Гильза соединительная ГМ 70-13 УХЛ3 опрес. медн. CuPRO КЗОЦМ 7128

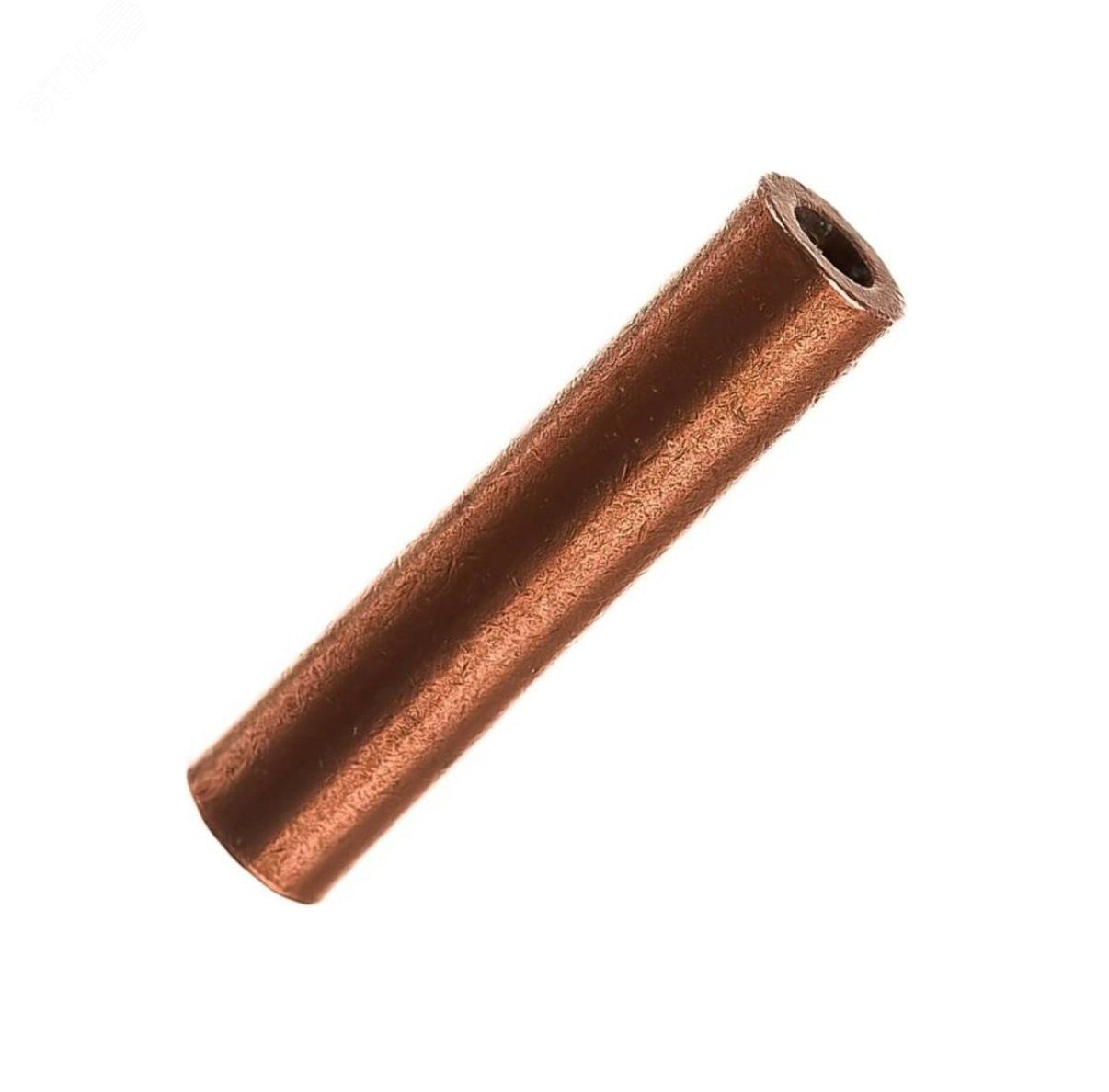

Гильза медная соединительная ГМ 70-13 УХЛ3 для опрессовки от КЗОЦМ предназначена для надёжного соединения медных жил кабелей сечением 70 мм² методом опрессовки. Применяется в силовых электрических сетях до 35 кВ, особенно там, где важна устойчивость к механическому натяжению и экстремальным температурам.

Назначение и область применения

Гильза медная соединительная ГМ 70-13 УХЛ3 для опрессовки используется для создания постоянных, неразъёмных соединений между медными жилами кабелей и проводов. Подходит для работы в закрытых и частично открытых электроустановках, где требуется высокая электропроводность и механическая прочность. Часто применяется в энергетике, на транспорте, в промышленных объектах и при монтаже распределительных устройств.

Технические характеристики

• Номинальное поперечное сечение: 70 мм² — соответствует жилам кабеля этого сечения;
• Материал: медь марки М2 — обеспечивает минимальное переходное сопротивление и высокую теплопроводность;
• Способ монтажа: опрессовка — требует специальных клещей или пресса;
• Рабочее напряжение: до 35 кВ — рассчитана на средневольтовые сети;
• Диапазон рабочих температур: от -70 °C до +45 °C — выдерживает суровый климат, включая Арктику и тропики;
• Защитное покрытие: отсутствует — не имеет антикоррозийного слоя, требует защиты при внешней установке;
• Исполнение: стандартное — без дополнительных элементов усиления или термоусадки;
• Подходит для круглых проводов: да — совместима с одножильными и многожильными медными жилами округлого сечения;
• Для защищённых от натяжения соединений: да — рекомендована для мест, где провода не испытывают значительного растяжения.

Совместимость и монтаж

Гильза медная соединительная ГМ 70-13 УХЛ3 для опрессовки совместима только с медными жилами сечением 70 мм². Для правильного монтажа необходимо:

• Очистить жилы от оксидной плёнки и изоляции;
• Вставить жилы в гильзу до упора — они должны полностью заполнять внутренний канал;
• Использовать матрицу пресса, соответствующую типу гильзы — для ГМ 70-13 обычно применяют матрицу с зазубринами 1–2 мм;
• Опрессовать минимум в двух точках — чтобы обеспечить равномерное деформирование и герметичность контакта.

Не допускается использование гильзы для алюминиевых или комбинированных жил — это вызывает повышенное сопротивление и перегрев.

Безопасность и стандарты

Произведена по требованиям отечественной нормативной базы для электромонтажных изделий. Соответствует ГОСТ 7385-91 (для гильз медных). Несмотря на отсутствие сертификата ISO/IEC, продукция прошла контроль качества на заводе КЗОЦМ. Эксплуатация возможна только при соблюдении правил безопасности при работе с высоким напряжением — используйте средства индивидуальной защиты и изолирующие инструменты.

Преимущества

• Высокая электропроводность благодаря использованию меди марки М2 — снижаются потери мощности;
• Устойчивость к температурным колебаниям — работает в холодных регионах и нагретых помещениях;
• Механическая прочность после опрессовки — соединение не ослабевает под нагрузкой;
• Совместимость с большинством промышленных пресс-клещей — легко заменяема на других аналогичных моделях;
• Изготовлена собственным производством КЗОЦМ — гарантия однородности материала и размеров.

Ограничения применения

• Не предназначена для наружной установки без дополнительной защиты — отсутствие покрытия делает её уязвимой к коррозии при воздействии влаги и соли;
• Не подходит для соединений под постоянным натяжением — даже при указании “для защищённых от натяжения” она не рассчитана на динамические нагрузки;
• Требует точного подбора сечения — нельзя использовать для жил меньше 70 мм² или больше — риск перегрева и разрушения;
• Не совместима с автоматическими системами быстрого подключения — только ручная опрессовка.

Примеры использования

• Соединение жил кабелей в подземных кабельных трассах 10–35 кВ;
• Обустройство ответвлений в распределительных пунктах заводских линий;
• Ремонт повреждённых участков силового кабеля в транспортных узлах;
• Монтаж шинопроводов и сборок в электростанциях и подстанциях;
• Создание временных соединений при аварийном восстановлении питания в северных районах.

Практические советы

• Перед монтажом проверьте внутреннюю поверхность гильзы — она должна быть чистой, без следов масла или грязи;
• При работе в условиях повышенной влажности или агрессивной среды — обработайте место соединения битумной лентой или термоусадочной трубкой;
• Для контроля качества опрессовки используйте усилие, указанное в документации пресса — недостаточное давление приведёт к плохому контакту;
• Артикул 7128 — единственный номер для заказа этой модели; другие гильзы с похожим названием могут отличаться по длине или диаметру;
• Храните гильзы в сухом месте — хотя медь не ржавеет, окисление поверхности затрудняет опрессовку.
