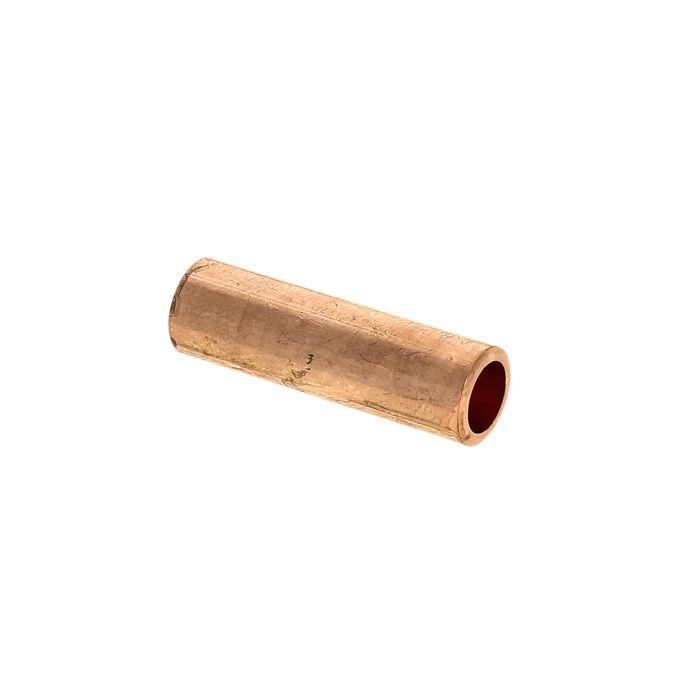

Гильза соединительная медная GT-10-5 (ГМ) EKF PROxima |

Гильза соединительная медная (ГМ) от EKF PROxima - это надёжный элемент для соединения медных жил кабелей и проводов с номинальным сечением 10 мм2. Артикул gt-10-5 обеспечивает прочное, защищённое от натяжения соединение методом опрессовки, подходящее для промышленного и энергетического оборудования.

Назначение и область применения

Гильза соединительная медная (ГМ) предназначена для создания механически прочных и электрически надёжных соединений между медными жилами кабелей. Применяется при монтаже силовых цепей, распределительных щитов, кабельных трасс и оборудования с высокими требованиями к контакту. Подходит для работы в условиях повышенной влажности и перепадов температур благодаря климатическому исполнению УХЛЗ.

Технические характеристики

• Материал: медь (цельнотянутая труба, марка КВ.М)
• Номинальное сечение провода: 10 мм2
• Номинальный ток: 70 А
• Номинальное напряжение: 35 кВ
• Длина гильзы: длинная форма - обеспечивает равномерное распределение давления при опрессовке
• Наружный диаметр: 6,5 мм
• Внутренний диаметр: 5 мм - соответствует стандартному сечению 10 мм2
• Количество ответвлений: одно - используется для прямого соединения двух жил
• Способ монтажа: опрессовка специальными клещами
• Защитное покрытие: отсутствует - поверхность матовая бронзового цвета
• Классификация по AWG: №7
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Гильза совместима с любыми медными проводниками, включая однопроволочные и многопроволочные жилы. Поддерживает лаковую изоляцию - не повреждает её при правильной опрессовке. Для монтажа требуется пресс-клещи с матрицей, соответствующей размеру гильзы (диаметр 6,5 мм). Не используйте обычные плоскогубцы - это приведёт к плохому контакту и перегреву.

Безопасность и стандарты

Гильза соединительная медная (ГМ) соответствует требованиям к качеству соединений в электроустановках до 35 кВ. Отсутствие покрытия позволяет избежать химических реакций с изоляцией, что важно для долговечности. Материал - медь марки КВ.М - гарантирует низкое переходное сопротивление и устойчивость к окислению в нормальных условиях эксплуатации.

Преимущества

• Высокая механическая прочность - соединение выдерживает нагрузки на растяжение
• Стабильный контакт - медь обеспечивает минимальное сопротивление даже при длительной работе
• Удобство монтажа - одна операция опрессовки заменяет несколько способов соединения
• Совместимость с лакированной изоляцией - не требует предварительного удаления покрытия
• Долгий срок службы - 5 лет гарантии при соблюдении условий установки

Ограничения применения

• Не применяется для алюминиевых или медно-алюминиевых жил - возможна электрохимическая коррозия
• Не предназначен для открытых участков без защиты от осадков - отсутствие внешнего покрытия делает её чувствительной к длительному воздействию влаги
• Требует точного подбора инструмента - использование неверных матриц приведёт к недостаточному сжатию или разрушению гильзы
• Не рекомендуется для частых перемещений или вибрационных сред - лучше использовать клеммы с зажимом

Примеры использования

• Соединение жил кабеля ВВГнг-LS 3×10 внутри распределительного шкафа
• Объединение фазных проводов на входе в трансформаторную подстанцию
• Ремонт повреждённого участка кабеля в системе автоматизации станка
• Монтаж заземляющих проводников в промышленном оборудовании

Практические советы

• Перед опрессовкой зачистите жилы на длину, равную половине длины гильзы - слишком большая зачистка снижает надёжность
• Проверьте соответствие диаметра гильзы (6,5 мм) и сечения провода (10 мм2) - не используйте для 6 мм2 или 16 мм2
• После опрессовки проверьте качество соединения: попробуйте слегка потянуть жилы - они не должны двигаться
• Для защиты от коррозии в сырых помещениях после монтажа обмотайте соединение термоусадочной трубкой
• Артикул gt-10-5 - единственный вариант этой модели в серии EKF PROxima; другие номера не являются аналогами
