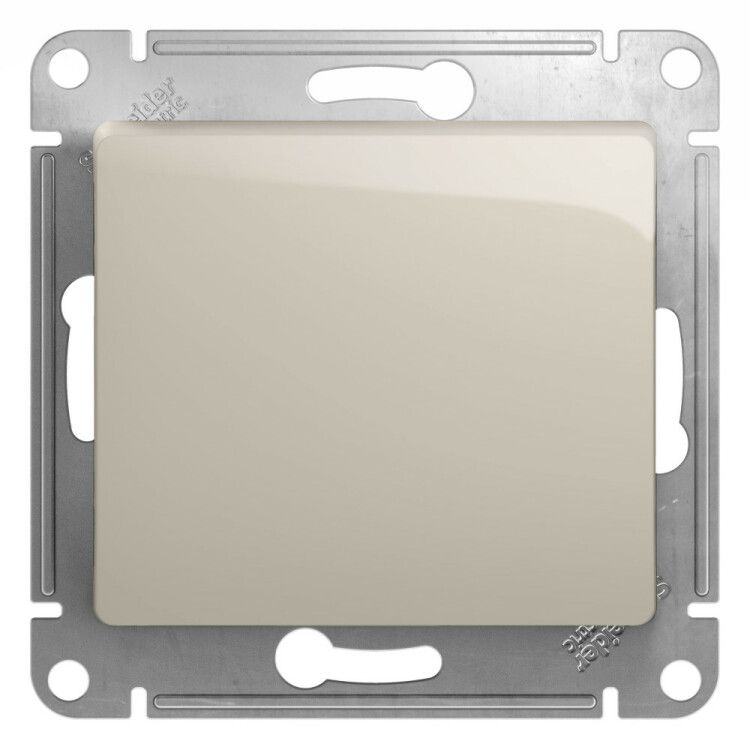

Переключатель перекрестный 1-кл. СП Glossa 10А IP20 (сх. 7) 10AX механизм молочн. SE GSL000971 APC

Переключатель перекрестный 1-клавишный схема 7 10A IP20 механизм молочный SE от бренда Systeme Electric (серии GLOSSA) предназначен для управления освещением из двух мест - например, в длинном коридоре или на лестнице. Механизм совместим со стандартными монтажными коробками и обеспечивает надежное коммутирование до 10 А.

Назначение и область применения

Этот перекрестный переключатель используется в схемах управления светом из трёх и более точек. Он работает в паре с двумя проходными выключателями - один на входе, второй на выходе, а этот - между ними. Подходит для жилых помещений, офисов, общественных зданий, где требуется удобное управление освещением: спальни, лестницы, коридоры, большие комнаты.

Технические характеристики

• Номинальный ток: 10 А - позволяет коммутировать нагрузки до 2,2 кВт при 220–250 В;
• Номинальное напряжение: 220–250 В переменного тока - соответствует бытовым сетям РФ и стран СНГ;
• Степень защиты: IP20 - защищён от доступа пальцев и предметов >12,5 мм, но не рассчитан на влагу или пыль;
• Способ монтажа: скрытая установка - встраивается в стенную монтажную коробку глубиной ≥40 мм;
• Крепление: винтовое - фиксируется болтами к планкам внутри коробки;
• Подключение: винтовые клеммы - подходят для медных проводов сечением до 2,5 мм2;
• Габариты: 70,8 × 70,8 × 38,5 мм - совместим с большинством стандартных рамочных систем;
• Цвет: бежевый (молочный) - гармонирует с декором интерьера, особенно в сочетании с другими элементами серии GLOSSA;
• Материал корпуса: PC + ASA - высокопрочный пластик, устойчивый к механическим повреждениям и УФ-излучению;
• Отсутствие галогенов - безопасен при горении, соответствует экологическим нормам RoHS.

Совместимость и монтаж

Механизм системы GLOSSA совместим с любыми монтажными коробками стандарта Евро (54×54 мм) и рамками серии GLOSSA. Для работы нужна пара проходных переключателей - они должны быть установлены на крайних участках цепи. Клеммы расположены в два ряда: верхний и нижний - что упрощает подвод проводов с обоих сторон. Нельзя использовать с автоматическими выключателями или устройствами защиты - он исключительно коммутационный элемент. После монтажа обязательно проверьте плотность затяжки клемм - слабый контакт вызывает нагрев.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50345 и IEC 60669-1. Отсутствие галогенов снижает риск образования токсичных веществ при возгорании. IP20 гарантирует безопасность в сухих помещениях, но запрещено применение в ванных комнатах, банях, на улице или других местах с повышенной влажностью.

Преимущества

• Удобная форма клемм - легко работать даже в ограниченном пространстве;
• Высокая прочность корпуса - минимизация деформаций после многократного включения;
• Антискользящий глянцевый финиш - приятный тактильный эффект и легкая очистка;
• Совместимость с всей серией GLOSSA - можно собирать единый дизайн с розетками и другим оборудованием;
• Профессиональная сборка - система Systeme Electric известна долговечностью контактов.

Ограничения применения

• Не предназначена для управления мощностями выше 2,2 кВт - не используйте с тепловыми завесами, мощными прожекторами или насосами;
• Запрещено использование во влажных средах - IP20 недостаточно для кухонь, ванных, подвалов;
• Требуется обязательное наличие двух проходных переключателей - нельзя использовать самостоятельно;
• Не имеет подсветки - если нужна индикация положения, выбирайте модели с LED-индикатором.

Примеры использования

• Лестница: включить свет на первом этаже, выключить на втором, снова включить на третьем - три точки контроля;
• Длинный коридор: управление светом с обоих концов и середины;
• Спальня: выключатель у двери, ещё один у кровати, и этот перекрестник - чтобы не вставать ночью;
• Общий холл в доме: несколько уровней управления для комфортного перемещения.

Практические советы

• Выбирая место установки, учтите, что механизмы серии GLOSSA требуют минимальной глубины монтажной коробки - 40 мм;
• При подключении пометьте провода: L (фаза), T1/T2 (перекрёстные), N (нулевой) - это предотвращает ошибки;
• Не смешивайте компоненты разных серий - цвет и посадочные размеры могут отличаться;
• Проверяйте соответствие сечения провода - максимум 2,5 мм2; более толстые провода не войдут в клеммы;
• После монтажа протестируйте работу всех трех точек - одна неверно подключенная клемма нарушает всю схему.
