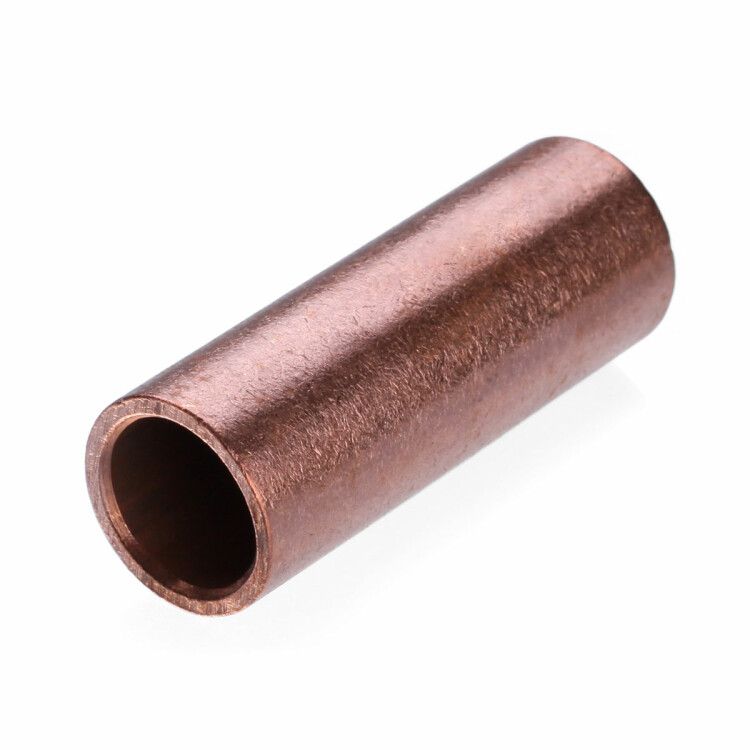

Гильза кабельная медная под опрессовку ГМ 4-3 (100шт/упак) | 46043 КВТ

Гильза кабельная медная под опрессовку ГМ 4-3 от КВТ предназначена для надёжного стыкового соединения многожильных медных кабелей сечением 4 мм2 методом опрессовки. Применяется в силовых цепях до 10 кВ, особенно там, где требуется прочный и долговечный контакт - например, в распределительных устройствах, трансформаторных подстанциях или на участках прокладки кабеля с повышенными требованиями к механической устойчивости.

Назначение и область применения

Гильза кабельная медная под опрессовку ГМ 4-3 используется для создания электрического соединения между двумя концами медного кабеля или провода. Подходит исключительно для многожильных жил 5–6 класса гибкости. Может применяться в системах с рабочим напряжением до 10 кВ, в том числе в кабельных сетях среднего напряжения, на подстанциях, в ячейках КРУ, при ремонте и модернизации кабельных трасс.

Технические характеристики

• Тип изделия: гильза стыковая
• Материал: электротехническая медь марки М2
• Номинальное сечение: 4 мм2
• Способ монтажа: опрессовка
• Тип соединения: стыковой (соединяет два конца кабеля)
• Уровень напряжения: до 10 кВ
• Жилы: многожильные, 5–6 класса гибкости
• Лаковая изоляция: совместима - можно использовать с кабелями с лаковым покрытием
• Покрытие поверхности: без антикоррозийного или изолирующего слоя
• Конструкция: сквозная - позволяет протянуть кабель через всю гильзу

Совместимость и монтаж

Гильза ГМ 4-3 совместима с гидравлическими прессами КВТ и требует использование специальных матриц MW-образной формы. Эти матрицы обеспечивают равномерное деформирование металла, что гарантирует плотный контакт и минимальное переходное сопротивление. Установка выполняется путём вставки двух зачищенных концов кабеля в противоположные стороны гильзы, после чего производится однократная опрессовка посередине.

Не используйте гильзу с жилами 2–3 класса гибкости без перерасчёта по специальным таблицам - возможна недостаточная площадь контакта и снижение надёжности соединения. Для таких жил выбирайте гильзы большего внутреннего диаметра.

Безопасность и стандарты

Гильза ГМ 4-3 изготовлена в соответствии с ГОСТ 23469, который регламентирует размеры, материалы и допустимые нагрузки. Размеры внутреннего и внешнего диаметра согласованы с ГОСТ 7386 - это обеспечивает взаимозаменяемость с наконечниками и другими комплектующими. Напряжение до 10 кВ соответствует нормам для кабельных соединений в распределительных сетях среднего напряжения.

Преимущества

• Высокая электропроводность благодаря материалу М2 - минимизирует потери энергии и нагрев
• Сквозная конструкция упрощает монтаж и позволяет точно выставить положение кабеля
• Совместимость с прессами КВТ и специальными матрицами повышает качество и воспроизводимость опрессовки
• Поддержка лаковой изоляции - удобно при работе с кабелями старых типов или в условиях ограниченного доступа к новому оборудованию

Ограничения применения

• Не предназначен для одножильных жил 2–3 класса гибкости - требуется подбор другого размера по таблице
• Отсутствие защитного покрытия делает её чувствительной к коррозии во влажных или агрессивных средах - не применяйте без дополнительной изоляции (термоусадочные трубки, бандажи)
• Не подходит для соединений под напряжением выше 10 кВ - риск пробоя
• Требует обязательного использования правильных матриц; некорректная опрессовка приведёт к плохому контакту или разрушению гильзы

Примеры использования

• Соединение двух участков кабеля ВВГнг(А)-LS 3×4 в распределительном щите
• Замена повреждённого фрагмента кабеля в кабельной канализации на подстанции
• Объединение выводов трансформатора с кабельным ответвлением
• Ремонт кабельной линии с лакированной изоляцией, где невозможно заменить весь участок

Практические советы

• Перед опрессовкой обязательно зачистите жилы на длину, достаточную для полного входа в гильзу - обычно 25–30 мм
• Проверьте соответствие диаметра гильзы и сечения жил - даже небольшое отклонение снижает надёжность
• Используйте только матрицы MW-образной формы, рекомендованные КВТ - другие могут вызвать неравномерное давление
• После опрессовки проверьте соединение на прочность легким растяжением - если жила выскальзывает, повторите операцию
• Для работы в сырых помещениях или на улице обязательно заключите гильзу в термоусадочную трубку с клеевым слоем - это предотвратит окисление меди
