Разъем штекерный изолированный гнездо 4 мм 1.5-2.5 мм² (РШи-м 2.5-4/РШИм 2-5-4 ) синий | 08-0221 REXANT MEET

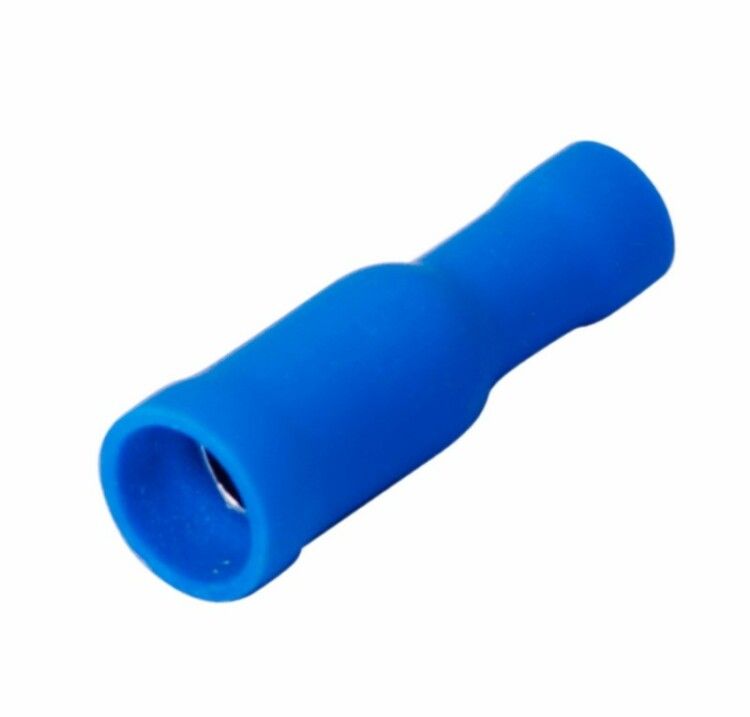

Разъем штекерный изолированный гнездо 4 мм 1.5–2.5 кв. мм (РШи-м 2.5-4 / РШИм 2-5-4 / VF2-156А) синий от REXANT предназначен для надежного и быстрого соединения многожильных медных проводов с возможностью последующего разъединения. Этот разъем часто применяют в условиях, где требуется частая перестановка оборудования - например, в автотранспорте, железнодорожных вагонах или на производственных линиях.

Назначение и область применения

Разъем штекерный изолированный гнездо 4 мм 1.5–2.5 кв. мм (РШи-м 2.5-4 / РШИм 2-5-4 / VF2-156А) синий используется для создания временных или периодически разъединяемых электрических соединений. Подходит для подключения устройств, которые требуют обслуживания, перемещения или замены - таких как датчики, освещение, двигатели, контроллеры. Часто встречается в автомобильной, авиационной, судовой и промышленной автоматике. Благодаря изоляции, его можно использовать в местах с высокой плотностью проводов и ограниченным доступом.

Технические характеристики

• Размер контакта: 4 мм - соответствует стандартному гнезду для клеммных колодок и разъемов этого типа
• Номинальное сечение провода: 1.5–2.5 мм2 - оптимально для многожильных медных проводов средней мощности
• Максимальный ток: 15 А - выдерживает нагрузки типичных цепей управления и питания маломощного оборудования
• Материал контакта: латунь с лужением - обеспечивает хорошую проводимость и устойчивость к окислению
• Материал изоляции: ПВХ - устойчив к механическим повреждениям, влаге и широкому температурному диапазону
• Цвет изоляции: синий - стандартизированная цветовая маркировка для удобства идентификации
• Классификация по AWG: 14–16 - совместим с американскими стандартами сечения проводов
• Рабочий температурный диапазон: –40 C до +80 C - подходит для экстремальных условий, включая холодные регионы и нагреваемые зоны

Совместимость и монтаж

Разъем штекерный изолированный гнездо 4 мм 1.5–2.5 кв. мм (РШи-м 2.5-4 / РШИм 2-5-4 / VF2-156А) синий рассчитан на обжим с помощью пресс-клещей HT-301 H, HT-301 N или HT-301 W. Обжим выполняется через изоляцию - это исключает риск повредить внутренний контакт. Убедитесь, что сечение провода попадает в указанный диапазон: менее 1.5 мм2 - слабый контакт, более 2.5 мм2 - невозможно правильно обжать. Гнездо 4 мм совместимо с большинством стандартных разъемов и клеммных колодок, используемых в промышленности.

Безопасность и стандарты

Изоляция из ПВХ предотвращает случайное прикосновение к токоведущим частям, снижая риск поражения электрическим током. Латунный контакт с лужением уменьшает вероятность коррозии и увеличивает срок службы соединения. Хотя продукт не имеет явной сертификации IP, его конструкция обеспечивает достаточную защиту в условиях сухих и умеренно влажных помещений. Для открытых площадок или агрессивных сред рекомендуется дополнительная герметизация.

Преимущества

• Удобство монтажа - не требует пайки, достаточно обжима клещами
• Повторное использование - легко отсоединяется и снова подключается без потери качества контакта
• Защита от внешнего воздействия - изоляция покрывает весь контакт, предотвращая короткое замыкание и окисление
• Цветовая маркировка - синий цвет помогает отличить этот разъем от других, особенно в сложных сборках
• Стандартные размеры - совместим с широким спектром промышленных разъемов и клеммных блоков

Ограничения применения

• Не предназначен для одножильных жестких проводов - только для многожильных медных
• Не следует использовать в условиях постоянного погружения в воду или повышенной запыленности без дополнительной защиты
• Максимальный ток 15 А - не подходит для силовых цепей выше этой отметки (например, нагревательных элементов или крупных двигателей)
• Обжим требует специального инструмента - обычные плоскогубцы не обеспечивают нужного давления и могут повредить контакт

Примеры использования

• Подключение датчиков скорости на автобусах и троллейбусах
• Соединение исполнительных механизмов в системах автоматизации станков
• Переменные соединения в тестовых стендах и ремонтных мастерских
• Электропроводка внутри кабельных каналов вагонов метро
• Замена проводки в бортовых сетях легковых автомобилей

Практические советы

• Выбирайте провод строго в диапазоне 1.5–2.5 мм2 - меньшие сечения могут выпасть из гнезда, большие - деформируют контакт
• Перед обжимом удалите изоляцию с провода на длину, равную глубине гильзы - не больше, чтобы не оставались оголённые участки
• Используйте только рекомендованные пресс-клещи HT-301 - другие инструменты могут вызвать плохой контакт или повреждение изоляции
• Проверьте прочность соединения после обжима: попробуйте слегка потянуть провод - он не должен выскальзывать
• При использовании в вибрационных средах (двигатели, транспорт) дополнительно фиксируйте разъем хомутами или кабельными стяжками
