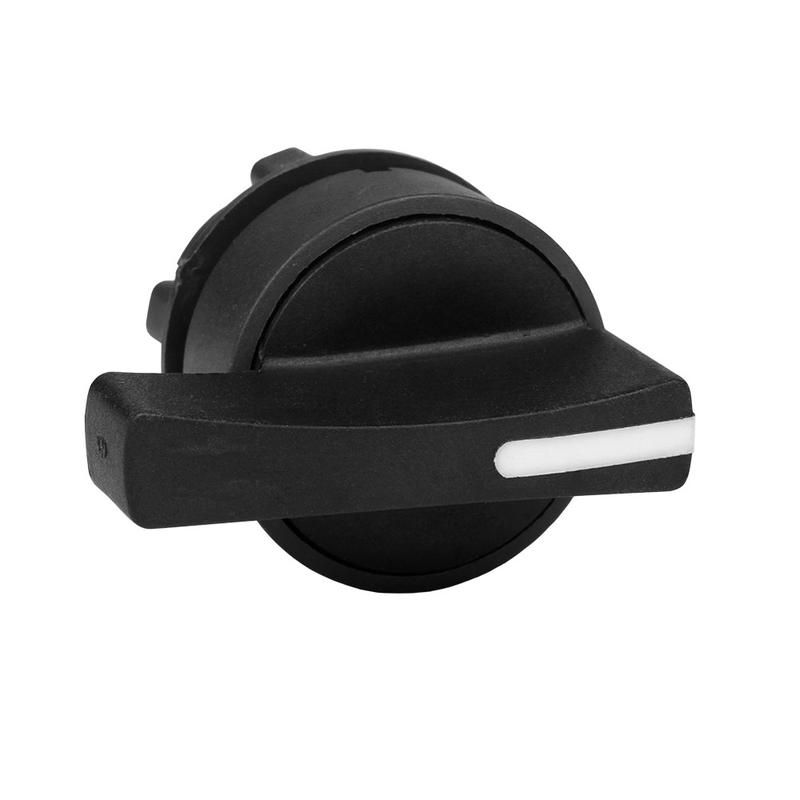

Головка переключателя OptiSignal D22 A5-SJ-3 удл. рукоятка 3 поз пластик ZB5AJ3 КЭАЗ 332276

Головка переключателя OptiSignal D22 A5-SJ-3 с удлиненной рукояткой 3 позиции пластик ZB5AJ3 - это компонент для самостоятельной сборки коммутационных устройств, предназначенная для ручного управления в промышленных системах. Бренд КЭАЗ обеспечивает надежность и соответствие требованиям жестких условий эксплуатации.

Назначение и область применения

Головка переключателя OptiSignal D22 A5-SJ-3 с удлиненной рукояткой 3 позиции пластик ZB5AJ3 используется для создания трехпозиционных переключателей в составе пультов управления, щитов автоматизации и оборудования. Подходит для установки на панели машин, станков, конвейеров и других промышленных систем, где требуется механический выбор режима работы. Применяется там, где важна долговечность, защита от внешних воздействий и удобство операторского контроля.

Технические характеристики

• Тип изделия: головка переключателя с поворотной рукояткой
• Количество положений: 3 (фиксированные)
• Диаметр отверстия для монтажа: 22,3 мм
• Тип рукоятки: удлинённая, пластиковая, черного цвета
• Переднее кольцо: хромированное, металлическое
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Температурный диапазон эксплуатации: от –50 C до +55 C
• Фиксация: механическая, предотвращает случайное переключение
• Контакты: не предусмотрены - головка является только управляющим элементом
• Напряжение: не применяется - не имеет собственной электрической цепи

Совместимость и монтаж

Головка переключателя OptiSignal D22 A5-SJ-3 с удлиненной рукояткой 3 позиции пластик ZB5AJ3 совместима с механизмами переключателей серии OptiSignal D22, имеющими соответствующий посадочный шток. Монтаж осуществляется через отверстие диаметром 22,3 мм с последующей фиксацией винтами с тыльной стороны панели. Убедитесь, что глубина корпуса механизма позволяет полностью поместить головку без зазора. Передняя часть с хромированным кольцом остается видимой, рукоятка выступает наружу для удобного захвата.

Безопасность и стандарты

Изделие соответствует требованиям IP65, что гарантирует безопасную работу в запыленных, влажных и агрессивных средах. Температурный диапазон от –50 C до +55 C позволяет использовать головку в холодильных камерах, на открытых площадках и в помещениях с экстремальными условиями. Отсутствие внутренней электроники исключает риск возникновения искр внутри устройства.

Преимущества

• Удлиненная рукоятка обеспечивает лучший рычаг и точное управление даже в перчатках
• Механическая фиксация предотвращает самопроизвольное переключение между позициями
• Высокая степень защиты IP65 снижает потребность в частом обслуживании
• Пластиковое основание устойчиво к коррозии и химическим веществам
• Хромированное кольцо повышает контрастность и визуальное восприятие положения переключателя

Ограничения применения

• Не содержит контактной группы - требует совмещения с отдельным модулем переключения
• Подходит только для установки в панель толщиной, допускающей винтовую фиксацию сзади
• Не предназначен для частого включения/выключения под нагрузкой - работает только как орган управления, а не как силовой коммутатор
• Не рекомендуется применять в средах с постоянным воздействием растворителей или масел высокой агрессивности - материал рукоятки может деформироваться

Примеры использования

• Выбор режима работы станка: “Автомат”, “Ручной”, “Останов”
• Управление скоростью конвейера: “Низкая”, “Средняя”, “Высокая”
• Переключение между источниками питания в распределительном щите
• Аварийный сброс системы в промышленных клетках

Практические советы

• При заказе проверьте совместимость с вашим переключательным механизмом - головка должна точно подходить по форме штока
• Для монтажа используйте винты с плоской головкой, чтобы они не мешали закрыванию крышки панели
• Учитывайте посадочный диаметр 22,3 мм - отверстие в панели должно быть выполнено с допуском +-0,1 мм
• Если нужна подсветка - выбирайте другие модели с индикацией; эта головка не предусматривает светодиоды
• При работе в условиях повышенной вибрации дополнительно закрепите провода, идущие к контактному модулю, чтобы избежать обрыва
