Головка с пружинным возвратом 22,3 - Osmoz для комплектации подсветкой потайным толкателем белый | 024000 Legrand

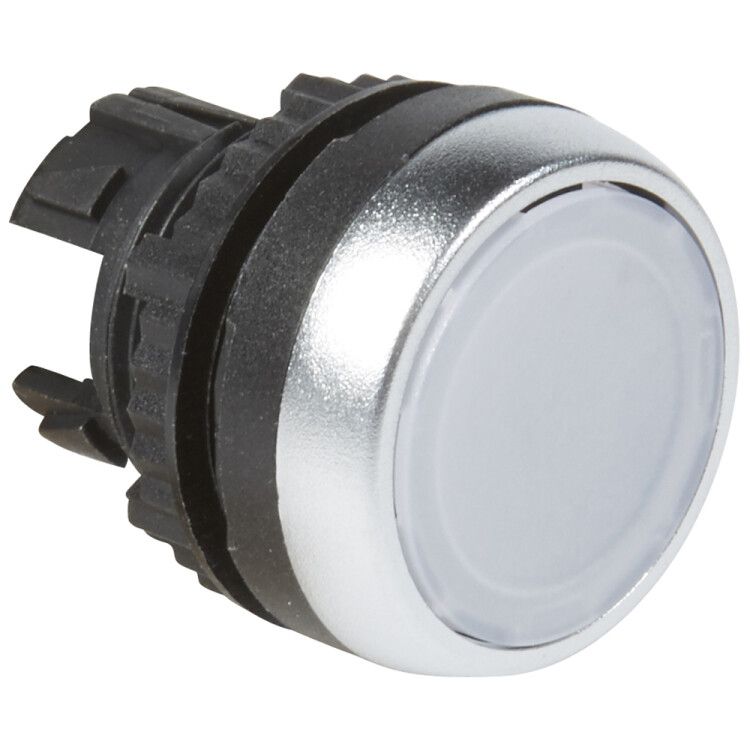

Головка кнопки с пружинным возвратом, с потайным толкателем, с подсветкой, цвет белый от Legrand (артикул 024000) предназначена для управления оборудованием на панелях управления - надёжна, защищённая и легко интегрируется в современные системы.

Назначение и область применения

Эта головка кнопки используется там, где нужен визуальный сигнал и механическое управление с автоматическим возвратом в исходное положение. Подходит для установки на панели станков, конвейеров, систем безопасности, медицинского оборудования и других устройств, требующих чёткого и узнаваемого элемента управления. Благодаря подсветке, её легко найти даже в условиях слабого освещения.

Технические характеристики

• Диаметр отверстия для монтажа: 22 мм
• Тип механизма: пружинно-возвратный - кнопка возвращается в исходное положение после нажатия
• Тип толкателя: цилиндрический, потайной - выступает минимально, снижает риск повреждений
• Подсветка: есть - обеспечивает видимость в темноте
• Цвет корпуса: белый; цвет переднего кольца: хром
• Степень защиты: IP66 - полностью герметична против пыли и мощного водяного струйного воздействия
• Количество постов: один - управляет одним контуром
• Контакты: 1 нормально открытый (НО), 0 нормально замкнутых (НЗ), 0 переключающих - работает как импульсный включатель
• Форма линзы: круглая
• Метод монтажа: фиксация через лицевую панель с использованием переднего кольца

Совместимость и монтаж

Головка кнопки Legrand Osmoz 024000 устанавливается в подготовленное отверстие диаметром 22 мм. Переднее хромированное кольцо плотно фиксирует устройство на поверхности, предотвращая люфт. Для работы требуется внешний источник питания для подсветки - сама головка не содержит внутренней электроники, она лишь соединяется с контактами коммутационного модуля. Совместима с любыми стандартными механизмами, имеющими соответствующий крепёж и тип контактов.

Безопасность и стандарты

Защита IP66 гарантирует работу в агрессивных средах: на производстве, в помещениях с частой мойкой, во влажных зонах. Конструкция соответствует требованиям к электрооборудованию для промышленного использования. Материалы устойчивы к механическому износу и химическому воздействию.

Преимущества

• Потайной толкатель минимизирует риск случайного срабатывания и повреждения
• Яркая подсветка позволяет оператору быстро определить местоположение кнопки в условиях плохого света
• Хромированное кольцо придаёт эстетичный вид и усиливает прочность крепления
• Высокая степень защиты IP66 делает изделие пригодным для использования вне помещений и в сырых зонах
• Унифицированный размер 22 мм совместим с большинством панелей и шасси

Ограничения применения

• Не предназначен для постоянного удерживания в нажатом состоянии - только импульсное действие
• Не имеет встроенной подсветки: необходимо подключение внешнего напряжения (обычно 24 В постоянного тока)
• Не подходит для задач, требующих НЗ контактов или переключающего действия - только НО контакт
• Работает только в паре с подходящим коммутационным модулем - не является самостоятельным выключателем

Примеры использования

• Кнопка запуска на станке ЧПУ
• Аварийный останов на конвейере
• Индикационная кнопка включения/выключения света в цеховой зоне
• Управление насосом в пищевой промышленности - благодаря IP66 можно мыть панель водой под давлением

Практические советы

• Перед монтажом проверьте глубину отверстия - потайной толкатель требует свободного места внутри панели
• Для подсветки используйте напряжение 12–24 В постоянного тока - светодиод рассчитан на эти значения
• Не затягивайте переднее кольцо слишком сильно - это может деформировать пластиковую основу
• Если планируете использовать несколько таких кнопок - выбирайте одинаковые модели для единообразия интерфейса
• Проверьте соответствие типа контактов вашего контроллера - эта модель имеет только один НО контакт
