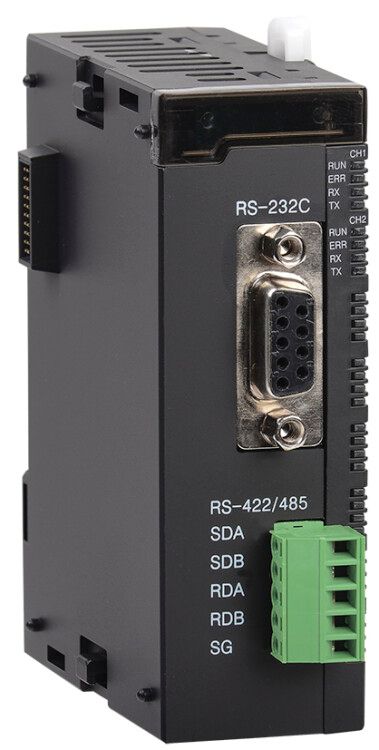

Модуль коммуникационный RS232C 1 канал; RS422/485 MODBUS RTU Master ONI PLC-S-EXC-2348 IEK

Модуль коммуникационный RS232/485 серии ONI, модуль расширения RS232 и RS485 для программируемого логического контроллера ПЛК S (артикул plc-s-exc-2348) обеспечивает связь между ПЛК S и внешними устройствами через последовательные интерфейсы с гальванической развязкой. Подходит для автоматизации промышленных процессов, где требуется надёжная передача данных на средние расстояния.

Назначение и область применения

Этот модуль предназначен для расширения возможностей программируемого логического контроллера ПЛК S за счёт добавления трёх последовательных портов: RS-232, RS-422 и RS-485. Он позволяет подключить устройства, использующие протокол MODBUS RTU, например, частотные преобразователи, термостаты, счётчики, датчики и другие приборы. Модуль коммуникационный RS232/485 серии ONI работает как MASTER - инициатор связи, то есть сам запрашивает данные у подключённых устройств.

Технические характеристики

• Тип передачи данных: последовательный
• Скорость передачи: 38 кбит/с (фиксированная, не регулируется)
• Гальваническая развязка: да - изолирует сигналы от помех и перепадов потенциала
• Поддержка протокола: MODBUS RTU Master
• Интерфейсы: 1× RS-232, 1× RS-422, 1× RS-485 (все три порта доступны одновременно)
• Способ монтажа: крепление на DIN-рейку 35 мм
• Рабочий температурный диапазон: от -10 C до +65 C
• Степень защиты: IP20 - противостояние твердым частицам больше 12 мм, но не защищён от воды
• Гарантия: 12 месяцев

Совместимость и монтаж

Модуль совместим исключительно с ПЛК серии S от ONI. Устанавливается прямо в слот расширения контроллера. Для подключения проводов используются винтовые клеммы - не требует специальных инструментов. Кабель RS-485 рекомендуется использовать с экранированной парой и заземлением экрана в одной точке. Никаких дополнительных драйверов или программного обеспечения на стороне ПЛК не требуется - работа настроена на уровне прошивки.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования. Отсутствие сертификатов ATEX, IECEx или UL указывает, что модуль не предназначен для взрывоопасных зон. Применяется только в помещениях с нормальной средой - без высокой влажности, брызг воды и агрессивных веществ.

Преимущества

• Три интерфейса в одном корпусе - экономия места на DIN-рейке
• Гальваническая развязка снижает риск повреждения ПЛК от помех и скачков напряжения
• Поддержка MODBUS RTU Master - легко интегрируется с большинством промышленных приборов
• Фиксированная скорость 38 кбит/с - оптимальна для стабильной работы с типичными датчиками и приборами

Ограничения применения

• Не поддерживает Ethernet, Wi-Fi или другие сетевые протоколы - только последовательные интерфейсы
• Скорость фиксирована - нельзя изменить на более высокую (например, 115 кбит/с) даже при необходимости
• IP20 - не допускается установка в сырых, пыльных или открытых местах
• Работает только как MASTER - не может принимать команды от других устройств (не является SLAVE)
• Совместим только с ПЛК S от ONI - не работает с другими брендами или моделями

Примеры использования

• Подключение частотного преобразователя по RS-485 для управления скоростью двигателя
• Чтение показаний счётчика электроэнергии через RS-232
• Обмен данными с терморегистратором по RS-422 в цеховой линии
• Сбор информации с нескольких датчиков температуры, подключённых по RS-485 в шлейфе

Практические советы

• При использовании RS-485 в шлейфе - соблюдайте правильную топологию: линейная, без ответвлений; максимальная длина - до 1200 метров
• Завершите шлейф RS-485 терминирующими резисторами 120 Ом на крайних устройствах
• Для RS-232 - длина кабеля не должна превышать 15 метров, иначе возникнут ошибки передачи
• Перед первым запуском проверьте адреса подключаемых устройств - они должны быть уникальными в сети MODBUS
• Убедитесь, что питание ПЛК S соответствует требованиям - модуль получает питание от основного блока, не требует отдельного источника
