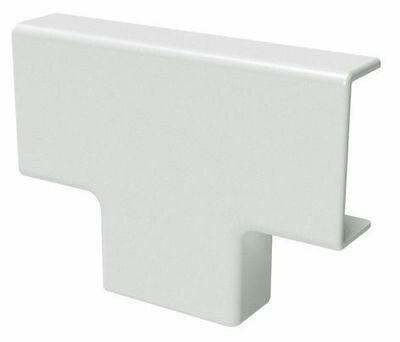

Тройник для кабель-канала IM 30x10 In-liner Classic DKC 00527

Тройник для кабель-канала IM 30х10 от DKC (ДКС) - элемент системы In-liner Classic, предназначенный для организации ответвлений кабельных трасс с сохранением аккуратного внешнего вида. Артикул 00527 совместим с каналами 30×10 мм и обеспечивает надежное соединение трех направлений в одной точке.

Назначение и область применения

Тройник для кабель-канала IM 30х10 используется для создания ответвлений в кабельной трассе - например, когда необходимо вывести провода в сторону от основной линии к розетке, выключателю или оборудованию. Подходит для внутренней прокладки в помещениях: офисах, квартирах, школах, медицинских учреждениях. Элемент сочетает функциональность и эстетику, маскируя кабели под единый белый профиль.

Технические характеристики

• Тип: T-образный угол для кабель-канала
• Габариты: соответствует кабель-каналу 30×10 мм
• Количество вводов: три - один вход и два выхода под углом 90°
• Материал: поливинилхлорид (ПВХ) без галогенов - безопасен при горении, не выделяет токсичных паров
• Степень защиты: IP40 - защищён от предметов более 1 мм, но не от воды
• Цвет: чисто-белый, RAL 9016
• Конструкция: состоит из основания и одной крышки; одноканальный, без разделения на отсеки
• Климатическое исполнение: УХЛ4 - допустимо использование в закрытых помещениях с умеренным климатом, включая холодные зимние условия
• Фиксация: имеет монтажную перфорацию для крепления саморезами

Совместимость и монтаж

Тройник для кабель-канала IM 30х10 совместим исключительно с кабель-каналами серии In-liner Classic 30×10 мм других производителей - не гарантируется герметичность или плотное соединение. Монтаж выполняется следующим образом:

• На этапе сборки трассы вставьте тройник между участками канала - он легко вклинивается благодаря наличию канального соединителя
• Закрепите деталь к стене через перфорированные отверстия с помощью саморезов
• После прокладки кабелей закройте корпус крышкой - она фиксируется механически, без дополнительных креплений
• Встроенные кабельный зажим и фиксатор позволяют удерживать провода внутри, снижая риск перемещения при нагрузках

Перед монтажом удалите защитную плёнку - она предохраняет поверхность от царапин при перевозке, но не нужна после установки.

Безопасность и стандарты

Изделие изготовлено из бесгалогенного ПВХ, что соответствует нормам безопасности для замкнутых пространств. Степень защиты IP40 обеспечивает защиту от контакта с инструментами и крупными частицами, но не рассчитана на воздействие влаги - не используйте в сырых помещениях, на улице или рядом с источниками воды. Климатическое исполнение УХЛ4 указывает на применение в условиях температур от −25C до +40C при относительной влажности до 80%.

Преимущества

• Симметричная форма - можно использовать как влево, так и вправо, без ориентации
• Встроенная система фиксации кабелей снижает необходимость дополнительных хомутиков
• Защитная плёнка на поверхности предотвращает повреждения при транспортировке и временной хранении
• Белый цвет (RAL 9016) хорошо сочетается с большинством интерьеров, не бросается в глаза
• Прочность материала - устойчив к деформации и поверхностным царапинам при обычном использовании

Ограничения применения

• Не предназначен для открытого монтажа вне помещений - IP40 не защищает от влаги
• Не работает с другими типами кабель-каналов (например, круглыми, металлическими или 20×10 мм)
• Подходит только для слаботочных систем: Ethernet, телефония, сигнализация, освещение ≤ 220V
• Не рекомендуется для высоких нагрузок - максимальный вес кабелей ограничен конструкцией
• Не является взрывозащищённым устройством - нельзя применять во взрывоопасных средах

Примеры использования

• Обустройство кабельной трассы в офисе: основной канал идёт вдоль потолка, тройник выводит провода к столу сотрудника
• Монтаж в многоквартирном доме: тройник позволяет сделать отвод от главной линии к розеткам в спальной комнате
• Сборка распределительной шины на стене: тройник даёт возможность подключить несколько устройств от одного маршрута
• Аудио/Видео оборудование: организация кабелей HDMI, USB, питания вокруг телевизора или AV-системы

Практические советы

• Проверяйте соответствие размеров перед покупкой - даже небольшое отличие в ширине (например, 30,5 мм вместо 30 мм) может помешать установке
• При необходимости разрезать кабель-канал - делайте это точно по меткам, чтобы не нарушить целостность соединения с тройником
• Не затягивайте саморезы слишком сильно - пластик может растреснуть
• Если требуется частая доступность кабелей - выбирайте модели с легкоснимаемой крышкой, как этот тройник для кабель-канала IM 30х10
• Храните запасные элементы - особенно актуально при ремонте или модификации существующих трасс
