Индикатор значения тока AD127-AM KARAT IEK BBI40-AM

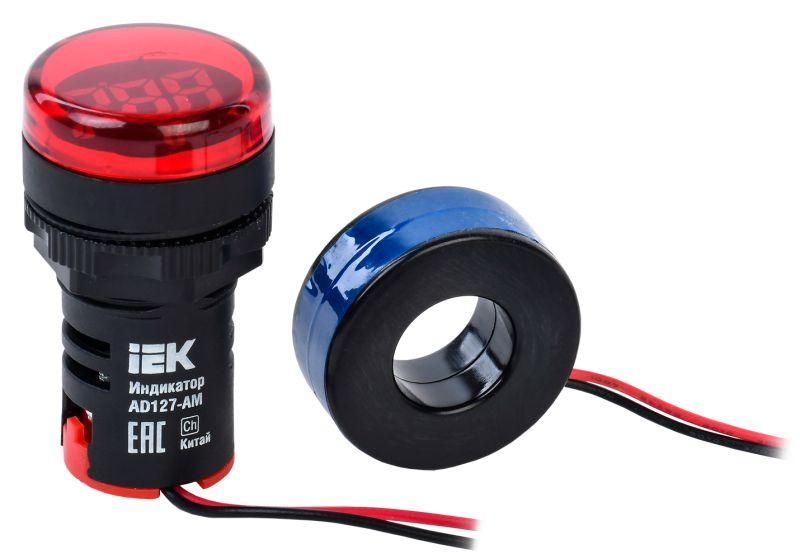

Индикатор значения тока AD127-AM от IEK - компактное цифровое устройство для визуального контроля напряжения в электрических щитах и промышленном оборудовании. Устройство устанавливается в панель, работает от переменного тока и совместимо с трансформаторами тока, что делает его удобным решением для монтажа в существующих системах.

Назначение и область применения

Indikator znacheniya toka AD127-AM предназначен для отображения текущего значения напряжения в пределах 0–100 В. Подходит для установки в распределительных щитах, пультах управления, станках и других объектах, где требуется постоянный визуальный контроль уровня напряжения. Особенно эффективен там, где используются трансформаторы тока для измерения - благодаря возможности трансформаторного включения.

Технические характеристики

• Тип напряжения: Переменный ток (AC)
• Диапазон измерений: 0–100 В
• Класс точности: 1.5 - допустимая погрешность +-1,5% от верхнего предела шкалы
• Измерительная система: Цифровая - отображение значений на ЖК/LED-экране, исключает ошибки считывания
• Трансформаторное включение: Да - можно подключать через внешние трансформаторы напряжения (например, для работы с высокими напряжениями через делители)
• Исполнение: На переднюю панель - монтируется в отверстие 22 мм, фиксируется сзади
• Диаметр отверстия: 22 мм - стандартный размер для панельных приборов
• Цвет свечения: Красный - обеспечивает хорошую видимость даже при ярком освещении
• Сертификация: Да - соответствует требованиям российских и международных норм безопасности

Совместимость и монтаж

AD127-AM устанавливается в подготовленное отверстие диаметром 22 мм в стенке щита или панели. Для подключения используется три клеммы: L, N и заземление (при наличии). Поскольку устройство поддерживает трансформаторное включение, его можно применять в цепях с повышенными напряжениями - достаточно подключить вход к вторичной обмотке трансформатора напряжения. Напряжение питания берётся прямо с контролируемой цепи, до 100 В AC. Не требует внешнего блока питания.

Безопасность и стандарты

Устройство сертифицировано и соответствует требованиям ГОСТ и IEC по защите от поражения электрическим током. Корпус выполнен из самозатухающего пластика, обеспечивающий безопасную работу в условиях возможных перегрузок. Работает в температурном диапазоне, типичном для промышленных помещений - рекомендовано соблюдать условия хранения и эксплуатации, указанные в паспорте изделия.

Преимущества

• Малые габариты - легко встраивается в плотные щиты без изменения конструкции
• Яркий красный индикатор - хорошо заметен даже при боковом осмотре
• Поддержка трансформаторного включения - позволяет работать с высокими напряжениями через внешние преобразователи
• Цифровая индикация - исключает человеческую ошибку при считывании показаний
• Стандартный диаметр 22 мм - совместим со многими существующими решениями

Ограничения применения

• Не предназначена для измерения тока - только напряжения до 100 В AC
• Не подходит для постоянного тока (DC) - только переменный ток
• Работает только при наличии напряжения на входе; при отсутствии сигнала - отображает “0”
• Не имеет функций защиты, аварийной сигнализации или выходных контактов - только индикация
• Не рассчитана на установку во взрывоопасных средах - требует соответствующей классификации помещения

Примеры использования

• Контроль напряжения на выходе понижающих трансформаторов в системах автоматизации
• Отображение рабочего напряжения в щитах управления насосами, вентиляторами, конвейерами
• Мониторинг напряжения в слаботочных цепях (24–96 В AC) в промышленных пультах
• Замена аналоговых приборов в модернизируемых щитах - вместо стрелочных индикаторов

Практические советы

• При замене старых аналоговых приборов проверьте, чтобы новое отверстие имело точно 22 мм - иначе потребуется доработка панели
• Если вы используете трансформатор напряжения, убедитесь, что его коэффициент трансформации даёт на выходе сигнал в пределе 0–100 В
• Не подключайте устройство напрямую к сетям выше 100 В - это повредит внутреннюю схему
• Для долговечной работы избегайте установки рядом с источниками сильных помех (частотники, мощные двигатели)
• Артикул bbi40-am - это тот же самый AD127-AM, просто другое обозначение в каталоге IEK - при заказе уточняйте оба номера
