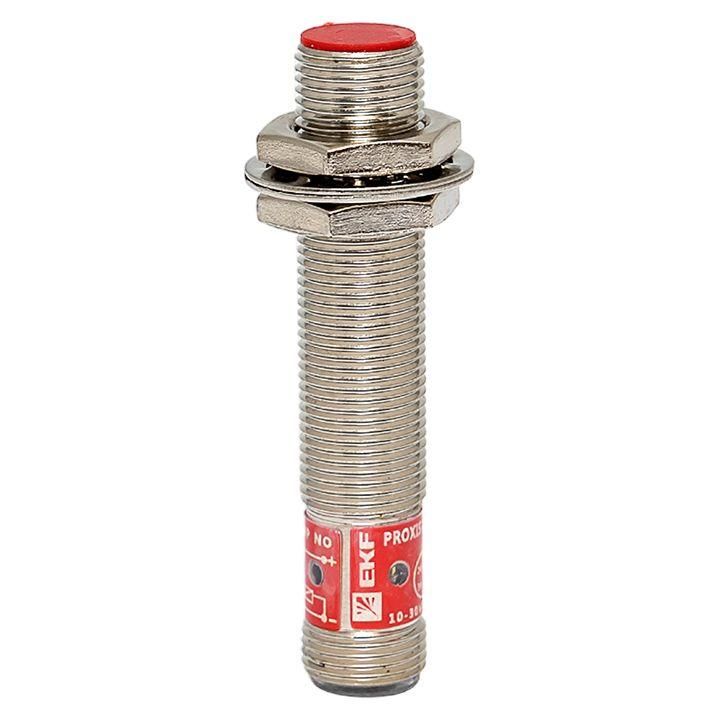

Индуктивный бесконтактный датчик PROXIS-2-12M-02-P-NO-M12 | EKF

Датчик индуктивный бесконтактный PNP 10-30В DC 57мм от EKF - надёжное решение для автоматизации, где требуется точное обнаружение металлических предметов без физического контакта. Артикул proxis-2-12m-02-p-no-m12 подходит для установки в жёстких условиях производства благодаря компактному цилиндрическому корпусу и защищённой конструкции.

Назначение и область применения

Этот датчик предназначен для бесконтактного обнаружения металлических объектов в автоматических системах. Он реагирует на приближение любого проводящего материала - стали, алюминия, меди и других металлов - без механического взаимодействия. Подходит для задач контроля положения, подсчёта деталей, определения наличия элементов на конвейерах, станках, робототехнических комплексах и узлах автоматизации.

Технические характеристики

• Тип выхода: PNP - высокий уровень сигнала при срабатывании (токовый выход на нагрузку)
• Напряжение питания: 10–30 В постоянного тока - совместим с большинством промышленных контроллеров
• Рабочее расстояние: 2 мм - минимальная дальность действия, требует точной настройки расположения
• Диаметр корпуса: 12 мм - компактный размер для установки в ограниченном пространстве
• Общая длина: 57 мм - включает длину корпуса и резьбовой части
• Частота переключений: до 500 Гц - способен работать в быстродвижущихся системах
• Подключение: M12 - стандартный круглый разъём с четырьмя контактами для надёжного соединения
• Конструкция корпуса: цилиндрическая с резьбой - позволяет закручивать датчик в отверстие для фиксации
• Покрытие корпуса: никелированное - повышает коррозионную стойкость и износостойкость
• Защита от внешних воздействий: используется в системах безопасности - соответствует требованиям промышленной надёжности

Совместимость и монтаж

Датчик индуктивный бесконтактный PNP 10-30В DC 57мм легко интегрируется в системы управления на базе PLC, реле или микроконтроллеров с входами типа PNP. Для монтажа используйте резьбу M12x1 - она обеспечивает плотную посадку в металлический или пластиковый крепёж. Установите датчик так, чтобы рабочая поверхность была параллельна движущемуся объекту. Расстояние между датчиком и целью должно точно соответствовать 2 мм - больше или меньше снижает надёжность срабатывания. Разъём M12 подключается к кабелю с экранированием - обязательно заземлите экран для защиты от помех.

Безопасность и стандарты

Датчик проектировался с учётом требований к применению в системах безопасности. Хотя он не имеет сертификата SIL или PL, его конструкция и материалы обеспечивают отказоустойчивую работу в средах с повышенными требованиями к надёжности. Никелированное покрытие и герметичная сборка позволяют использовать устройство во влажных и запылённых помещениях без дополнительной защиты.

Преимущества

• Отсутствие механического контакта - исключает износ и увеличивает срок службы
• Высокая частота переключений - подходит для быстрых технологических процессов
• Стандартный разъём M12 - ускоряет замену и обслуживание
• Устойчивость к загрязнениям - никелированная поверхность не боится масла, воды и пыли
• Широкий диапазон питания - работает даже при проседании напряжения в сети

Ограничения применения

• Не обнаруживает неметаллические материалы - пластик, дерево, текстиль не влияют на работу
• Максимальное рабочее расстояние всего 2 мм - требует точной регулировки и малых допусков в механизмах
• Не рекомендован для установки рядом с мощными источниками переменного магнитного поля - возможны ложные срабатывания
• Запрещено погружать в жидкости - хотя IP-класс не указан, герметизация не рассчитана на длительное пребывание под водой

Примеры использования

• Контроль положения поршней в пневматических цилиндрах
• Подсчёт деталей на конвейере при сборке автомобилей
• Фиксация завершения перемещения заготовки на станке ЧПУ
• Определение наличия крышки на бункере или люке
• Автоматическое отключение оборудования при снятии защитного кожуха

Практические советы

• Перед установкой проверьте, что материал объекта действительно является металлом - алюминий и нержавейка срабатывают, но с меньшей эффективностью, чем сталь
• При использовании нескольких датчиков рядом соблюдайте минимум 30 мм расстояния между ними - предотвращает взаимное влияние магнитных полей
• Используйте кабель с медным экраном и заземление на одном конце - это снижает риск ложных импульсов от ЭМИ
• При монтаже в металлическом корпусе оставьте вокруг датчика воздушный зазор не менее 5 мм - металл вокруг может снизить чувствительность
• Для долгой службы избегайте ударных нагрузок на торец датчика - даже прочный никелированный корпус может треснуть при сильном удара
