Интерфейсные модули реле с клипсой-держателем, Светодиод, AgCdO, 1CO 16A, 230VAC, Блистерная упаковка 1 реле, - 486182300060SPB FINDER 48.61.8.230.0060SPB

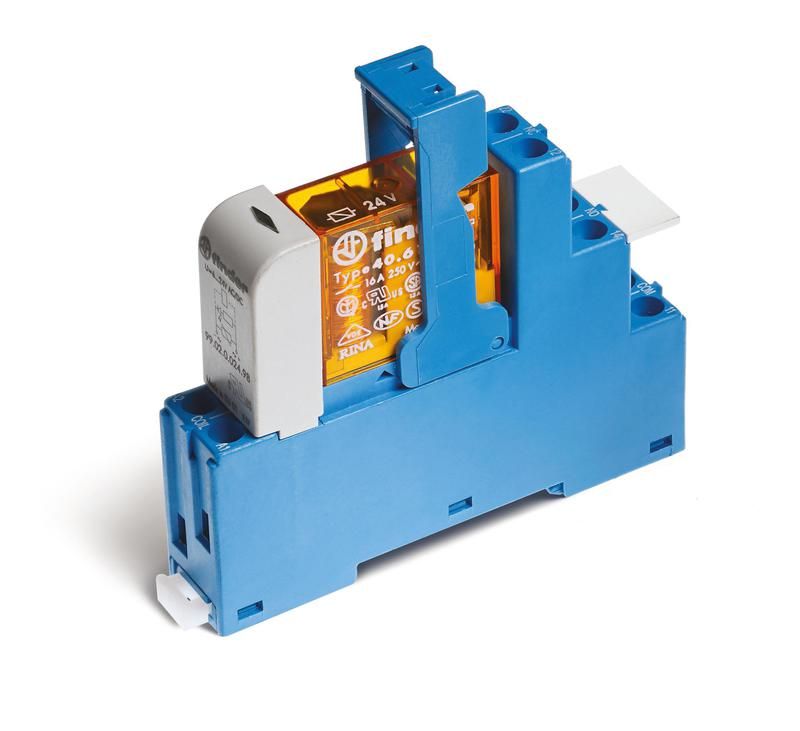

Модуль интерфейсный Finder 48.61.8.230.0060spb - это электромеханическое реле с коммутацией на 16 А переменного тока, предназначенное для управления нагрузками в автоматизированных системах. Устройство сочетает надёжную работу с индикацией состояния и встроенной защитой от импульсов, что делает его удобным решением для монтажа на DIN-рейку в распределительных щитах.

Назначение и область применения

Модуль интерфейсный Finder 48.61.8.230.0060spb используется для коммутации слаботочных управляющих сигналов в мощные нагрузки до 16 А. Подходит для работы в системах автоматизации: управление двигателями, освещением, нагревательными элементами, насосами и другим оборудованием. Применяется в промышленных щитах, станках, конвейерах и системах контроля технологических процессов. Благодаря встроенным варистору и светодиоду, устройство защищено от скачков напряжения и позволяет оператору визуально контролировать состояние реле.

Технические характеристики

• Напряжение питания: 230 В переменного тока (AC)
• Номинальный ток контактов: 16 А
• Количество переключающих контактов: 1 (1CO - один замыкающий контакт)
• Тип контактов: серебро-кадмий оксид (AgCdO) - устойчивы к дуге и износу
• Тип управления: моностабильное (обычное реле - включается при подаче напряжения, выключается при её снятии)
• Полюсность: свободная - можно подключать любым способом, полярность не важна
• Степень защиты: IP20 - защита от прикосновений пальцами и твёрдых предметов >12 мм, без защиты от воды
• Подключение: винтовые клеммы - надёжное и проверенное соединение
• Светодиодная индикация: да - горит при наличии напряжения на катушке
• Защита от перенапряжений: встроенный варистор - гасит импульсы на входе
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Материал корпуса: термостойкий пластик
• Нормативные требования: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Модуль интерфейсный Finder 48.61.8.230.0060spb рассчитан на установку на DIN-рейку шириной 35 мм. Для фиксации используется пластиковая клипса - достаточно защёлкнуть устройство на рейке. Клеммы предназначены для проводов сечением до 2,5 мм2. Монтаж осуществляется на печатную плату через штыревые выводы - совместим с типовой конструкцией модульных щитов. Комплектуется розеткой (95.05SPA), которая обеспечивает быстрый демонтаж без отсоединения проводов. Розетка совместима с другими модулями серии 48.

Безопасность и стандарты

Реле соответствует европейским нормам безопасности EN 61810-1 (базовые требования), EN 61810-2 (требования к реле с высокими рабочими токами) и EN 61810-7 (тестирование на долговечность и отказоустойчивость). Конструкция исключает самопроизвольное отключение при вибрациях. Варистор снижает риск повреждения от коммутационных помех. Сертифицирован для использования в промышленных условиях.

Преимущества

• Высокая надёжность контактов AgCdO - подходят для частых включений и индуктивных нагрузок
• Встроенные LED и варистор - экономят время диагностики и продлевают срок службы
• Гибкая система подключения - винтовые клеммы и розетка позволяют менять модуль без перепайки
• Совместимость с другими изделиями серии 48 - легко расширить систему
• Чёткая индикация состояния - видно, когда реле активировано, даже в тёмном щите

Ограничения применения

• Не применяется во взрывоопасных зонах - степень защиты IP20 не обеспечивает герметичность
• Не рекомендовано использование в средах с постоянной влажностью выше 90% или с конденсацией - возможна коррозия контактов
• Не подходит для постоянной работы при токе выше 16 А - превышение вызывает перегрев и выход из строя
• Не предназначено для коммутации постоянного тока - только переменный ток 230 В AC
• Не следует использовать в помещениях с температурой ниже −25C - материал корпуса становится хрупким

Примеры использования

• Управление двигателем насоса в системе водоснабжения - реле включает насос по сигналу от PLC
• Контроль освещения на производстве - включение света по таймеру или датчику движения
• Автоматизация теплового оборудования - включение ТЭНа при достижении заданной температуры
• Система аварийной сигнализации - реле замыкает цепь тревожного звонка при срабатывании датчика

Практические советы

• При подключении используйте провода сечением 0,5–2,5 мм2 - более толстые плохо фиксируются в винтовых клеммах
• Обязательно подключайте розетку перед установкой - так проще заменить реле без откручивания всех проводов
• Проверьте соответствие нагрузки: если ток близок к 16 А, учитывайте запас по мощности - особенно при индуктивных нагрузках (двигатели, трансформаторы)
• Для длительной работы в условиях вибраций закрепите щит жёстко - реле механически чувствительно
• При использовании в щитах с множеством модулей следите за вентиляцией - перегрев снижает срок службы
• Артикулы 48.61.8.230.0060spb и 40.61.8.230.0000 - это одна и та же модель; различаются лишь формат записи номера
