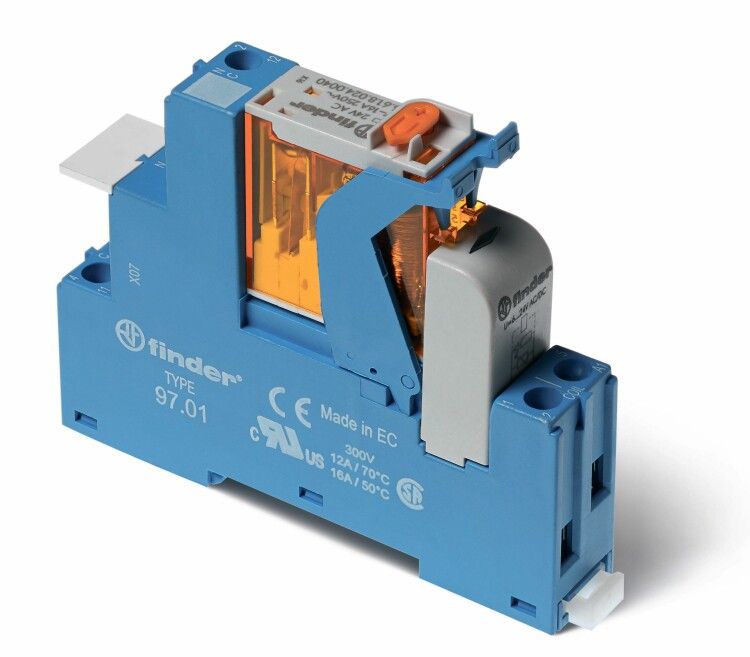

Интерфейсный модуль, электромеханическое реле; 1CO 16A; контакты AgNi; питание 230В AC; категория защиты IP20; винт | 4C0182300060SPA Finder 4C.01.8.230.0060SPA

Интерфейсный модуль Finder 4C 4c.01.8.230.0060spa - это надёжное электромеханическое реле с коммутацией до 16 А на переменном токе 230 В, предназначенное для управления нагрузками в автоматизированных системах. Модуль оснащён светодиодной индикацией, кнопкой тестирования и механическим индикатором положения контакта, что упрощает диагностику и обслуживание.

Назначение и область применения

Интерфейсный модуль Finder 4C 4c.01.8.230.0060spa используется для передачи сигнала между слаботочными цепями управления (например, ПЛК, контроллеры) и силовыми нагрузками. Подходит для включения и выключения оборудования с высокой мощностью: насосов, нагревательных элементов, двигателей, светильников, конвейеров и других устройств, работающих от сети 230 В AC.

Технические характеристики

• Напряжение питания: 230 В AC
• Коммутируемый ток: 16 А (при напряжении 250 В AC)
• Тип контактов: одинарный нормально разомкнутый (1CO), материал - серебро-никель (AgNi)
• Тип управления: моностабильное (обычное реле - возвращается в исходное состояние после снятия питания)
• Подключение: винтовые клеммы, совместимы с проводами до 2,5 мм2
• Защита: IP20 - защищено от прикосновений к токоведущим частям и от крупных предметов, но не от воды и пыли
• Индикация: встроенный светодиод показывает наличие питания на катушке; механический индикатор фиксирует положение контакта (включено/выключено)
• Защита от импульсов: встроенный варистор гасит скачки напряжения при отключении индуктивных нагрузок
• Монтаж: установка на DIN-рейку 35 мм
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +40 C, допустима повышенная влажность
• Сертификаты: соответствует EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Интерфейсный модуль Finder 4C 4c.01.8.230.0060spa монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые клеммы - затягивать необходимо усилием 0,5–0,7 Нм, чтобы избежать повреждения контактов. Клеммы рассчитаны на медные провода сечением 0,2–2,5 мм2. Модуль совместим с любыми контроллерами, выдающими сигнал 230 В AC на катушку. Присутствие встроенного варистора позволяет использовать реле без внешней защиты от коммутационных помех.

Безопасность и стандарты

Интерфейсный модуль Finder 4C 4c.01.8.230.0060spa соответствует европейским стандартам безопасности EN 61810-1 (базовые требования к реле), EN 61810-2 (требования к испытаниям) и EN 61810-7 (требования к реле с индикацией). Защита IP20 обеспечивает безопасность при работе внутри щитов. Встроенные варистор и механический индикатор снижают риск аварийных ситуаций при отказе контактов.

Преимущества

• Высокая долговечность контактов благодаря материалу AgNi - устойчивы к дуговым разрядам и окислению
• Чёткая визуальная индикация состояния: LED показывает питание, механический рычаг - положение контакта
• Кнопка тестирования позволяет проверить работоспособность без подачи команды от контроллера
• Встроенный варистор исключает необходимость установки внешнего защитного устройства
• Гибкая поляризация - можно подключать входные провода в любом порядке
• Пластиковый корпус с клипсой обеспечивает прочную фиксацию на рейке даже при вибрациях

Ограничения применения

• Не предназначен для работы во влажной среде или на открытом воздухе - степень защиты IP20 не предохраняет от брызг и пыли
• Не рекомендуется для коммутации емкостных нагрузок выше 100 мкФ - возможны броски тока при включении
• Максимальная частота переключений - до 10 раз в минуту при полной нагрузке; при более частых операциях срок службы сокращается
• Не поддерживает постоянный ток - только переменный ток 230 В AC
• Не имеет функции задержки времени - является обычным моностабильным реле

Примеры использования

• Управление тепловыми завесами через ПЛК в торговых залах
• Включение насосов системы охлаждения на производстве
• Автоматическое включение освещения в цехах по расписанию
• Коммутация конвейерных лент в пищевой промышленности
• Сигнализация состояния оборудования через встроенный индикатор

Практические советы

• При подключении нагрузки используйте отдельный автоматический выключатель - реле не выполняет функцию защиты от перегрузки
• Проверьте соответствие сечения провода клемме - слишком толстый провод не войдёт, слишком тонкий - плохо зажмётся
• При длительной эксплуатации в условиях вибраций дополнительно закрепите модуль хомутом или клеем
• Для удобства обслуживания располагайте несколько модулей с одинаковой ориентацией - так легче считывать индикацию
• Если требуется замена - аналогичные модели находятся в серии 4C, артикулы 46.61.8.230.0040 и 99.02.0.230.98 являются составными частями этого реле
