Интерфейсные модули реле Электромеханические реле, Безвинтовые зажимные клеммы, Контакты AgNi, 1 группа конт.16A, 24V AC/DC - 381100240060 FINDER 38.11.0.024.0060

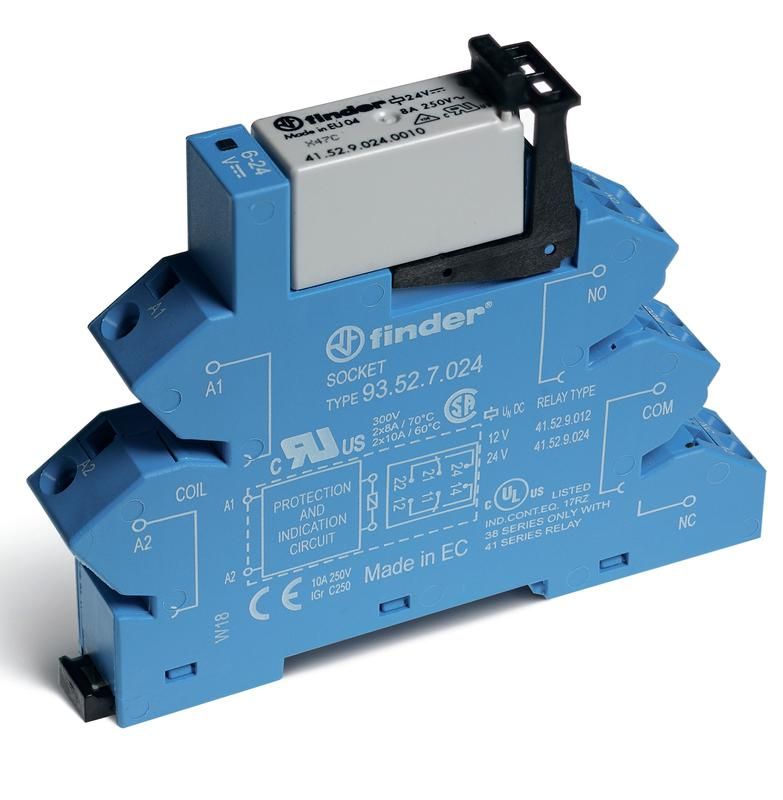

Модуль интерфейсный Finder 38.11.0.024.0060 - это электромеханическое реле с пружинными клеммами и светодиодной индикацией, предназначенное для коммутации нагрузок до 16 А при управлении от сети 24 В переменного или постоянного тока. Подходит для установки на DIN-рейку в распределительных щитах автоматизации и систем управления.

Назначение и область применения

Модуль интерфейсный Finder 38.11.0.024.0060 используется для изолированного переключения слаботочных управляющих сигналов в силовые цепи. Он обеспечивает гальваническую развязку между цепью управления (24 В AC/DC) и нагрузкой (до 16 А). Применяется в системах автоматизации: панелях управления станков, конвейерах, системах освещения, HVAC, а также в устройствах, где требуется надёжная коммутация без механических выключателей.

Технические характеристики

• Напряжение питания: 24 В AC/DC - работает как от переменного, так и от постоянного тока, что упрощает интеграцию в разнотипные системы.
• Номинальный ток контактов: 16 А - способен коммутировать мощные нагрузки, такие как двигатели, нагреватели, светильники.
• Тип контакта: одинарный (1CO) - один замыкающий контакт, без нормально открытых (НО) или нормально закрытых (НЗ) пар.
• Материал контактов: серебро-никель (AgNi) - высокая износостойкость, устойчивость к дуговым разрядам, долгий срок службы при частых включениях.
• Подключение: безвинтовые пружинные клеммы - быстрый и надёжный монтаж проводов без инструментов, исключает ослабление соединений.
• Светодиодная индикация: есть - показывает состояние реле (активно / неактивно), упрощает диагностику.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от пыли и воды; подходит только для внутренней установки в закрытых шкафах.
• Способ монтажа: на DIN-рейку (монтажная плата) - совместим с типовыми шкафами автоматики.
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с температурой от −25 C до +40 C и повышенной влажностью.
• Управление: моностабильное - реле остаётся в одном состоянии до следующего импульса управления.
• Поляризация: свободная - можно подключать управляющее напряжение любой полярности (не имеет значения, куда подаётся “+” и “−”).
• Нормативы: EN 61810-1, EN 61810-2, EN 61810-7 - соответствует европейским требованиям к релейному оборудованию.

Совместимость и монтаж

Модуль интерфейсный Finder 38.11.0.024.0060 устанавливается на стандартную DIN-рейку шириной 35 мм. Клеммы поддерживают провода сечением от 0,2 до 2,5 мм2 - одножильные и многожильные. Для фиксации провода достаточно вставить его в клемму и нажать рычаг - зажим происходит автоматически. Комплектуется встроенной розеткой, которая позволяет легко менять реле без отпаивания проводов. Монтаж возможен в любом положении, но рекомендуется вертикальное расположение для лучшего теплоотвода.

Безопасность и стандарты

Реле соответствует европейским стандартам EN 61810-1 (базовые требования), EN 61810-2 (требования к безопасности) и EN 61810-7 (тестирование на удар и вибрацию). Сертифицировано для работы в промышленных условиях. Гальваническая развязка между катушкой и контактами обеспечивает безопасность при работе с высокими потенциалами. Защита IP20 требует установки внутри закрытого шкафа - использование вне помещений запрещено.

Преимущества

• Гибкое питание: 24 В AC/DC - не требует отдельных источников для переменного или постоянного тока.
• Высокая надёжность контактов AgNi - меньше изнашивается при частых включениях, чем обычные медные контакты.
• Быстрая установка: пружинные клеммы экономят время при монтаже и снижают риск плохого контакта.
• Индикация состояния: светодиод позволяет оперативно определить, активно ли реле, даже при закрытом шкафе.
• Сменяемость: наличие розетки позволяет заменить реле без демонтажа проводов - удобно при обслуживании.

Ограничения применения

• Не предназначено для внешних установок - степень защиты IP20 не защищает от пыли, влаги и брызг.
• Не подходит для коммутации емкостных или индуктивных нагрузок выше 16 А - возможен выход из строя контактов.
• Не имеет герконовой или полупроводниковой защиты - не рекомендуется для очень частых переключений (более 1000 раз/час) без учёта ресурса.
• Не поддерживает два типа контактов (например, НО+НЗ) - только один замыкающий контакт, что ограничивает применение в сложных схемах.

Примеры использования

• Управление двигателем насоса через PLC с выходом 24 В DC - реле передаёт команду на силовую цепь 220 В.
• Переключение группы LED-светильников в цеху по сигналу с датчика движения.
• Активация аварийного сигнала при срабатывании термореле в системе охлаждения.
• Коммутация пневматического клапана в автоматической линии сборки.

Практические советы

• При подключении проводов используйте только зачищенные жилы длиной 9–10 мм - слишком длинные могут попасть в механизм зажима и повредить его.
• Проверьте соответствие сечения провода: для токов выше 10 А лучше использовать 1,5–2,5 мм2, чтобы избежать перегрева.
• Если реле будет работать в режиме частых включений (например, каждые 5 секунд), убедитесь, что нагрузка не превышает 80 % от номинала (≤12,8 А) - это продлит срок службы контактов.
• При использовании в шкафах с высокой плотностью компонентов - соблюдайте минимальный зазор 10 мм вокруг модуля для охлаждения.
• При замене реле - всегда отключите питание. Хотя розетка позволяет менять устройство без отсоединения проводов, напряжение на входе может сохраняться.
