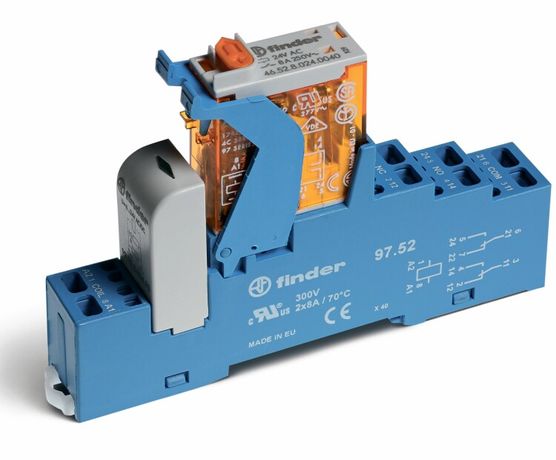

Интерфейсные модули реле, Светодиод + диод, Контакты AgNi, 1CO 16A, 24VDC - 4C5290240050SPA FINDER 4C.52.9.024.0050SPA

Интерфейсный модуль Finder 4C с артикулом 4c.52.9.024.0050spa - это надёжное электромеханическое реле с двумя переключающими контактами на 8 А, предназначенное для коммутации цепей постоянного тока 24 В. Модуль устанавливается на DIN-рейку, оснащён пружинными клеммами, светодиодной индикацией и функцией тестирования, что делает его удобным решением для автоматизации и управления оборудованием.

Назначение и область применения

Интерфейсный модуль Finder 4C используется для управления нагрузками в системах автоматизации, где требуется гальваническая развязка между слаботочным управляющим сигналом и силовой цепью. Подходит для работы с устройствами, требующими точного и долговечного переключения: пускатели, клапаны, световые сигнализации, маломощные двигатели, системы контроля доступа и другие устройства на постоянном токе.

Технические характеристики

• Напряжение питания: 24 В постоянного тока (DC)
• Коммутируемый ток: до 8 А
• Количество контактов: 2 переключающих (2CO - два однократно замыкаемых контакта)
• Тип контактов: серебро-никель (AgNi) - устойчивы к дуговым воздействиям и окислению
• Тип управления: моностабильное (обычное реле - возвращается в исходное состояние после снятия напряжения)
• Поляризация: определённая полюсность - важно соблюдать правильное подключение питания
• Защита: IP20 - защищено от прикосновений пальцами и крупных предметов, но не от воды и пыли
• Подключение: безвинтовые пружинные клеммы - быстрое и надёжное соединение проводов
• Индикация: светодиод (LED) показывает наличие напряжения на катушке, дополнительно есть механический индикатор положения контактов
• Функции: кнопка ручного тестирования и визуальный индикатор состояния контактов
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +55C, допустима повышенная влажность
• Материал корпуса: термостойкий пластик
• Совместим с DIN-рейкой типа TS35

Совместимость и монтаж

Интерфейсный модуль Finder 4C монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть заднюю часть корпуса на рейке - никаких инструментов не требуется. Клеммы выполнены в виде пружинных зажимов: для подключения провода необходимо нажать рычаг, вставить жилу (до 2,5 мм2) и отпустить. Провода должны быть зачищены на 7–8 мм. В комплекте с модулем идёт розетка (артикулы 99.02.9.024.99 и 97.52SPA), которая позволяет легко менять реле без отсоединения проводов.

Безопасность и стандарты

Интерфейсный модуль соответствует европейским нормам безопасности:

• EN 61810-1 - общие требования к реле
• EN 61810-2 - требования к реле с механическим индикатором
• EN 61810-7 - требования к реле с принудительно управляемыми контактами

Принудительно управляемые контакты обеспечивают гарантированное разъединение всех контактов при срабатывании - повышает безопасность при обслуживании и диагностики.

Преимущества

• Высокая надёжность контактов из AgNi - подходят для частых включений и высоких импульсов тока
• Быстрая установка благодаря пружинным клеммам и DIN-монтажу
• Визуальная индикация состояния (LED + механический индикатор) снижает время диагностики
• Кнопка тестирования позволяет проверить работоспособность без внешнего управления
• Сменная розетка обеспечивает возможность замены реле без демонтажа проводов

Ограничения применения

• Не предназначена для работы в условиях повышенной запылённости, влаги или на открытом воздухе - степень защиты IP20 не обеспечивает защиту от жидкости и пыли
• Только для постоянного тока (DC); нельзя использовать в сетях переменного тока (AC)
• Обязательно соблюдение полярности при подключении питания - неверное подключение может вывести модуль из строя
• Максимальный ток 8 А - не подходит для мощных двигателей, нагревателей или освещения выше 190 Вт при 24 В
• Работает в пределах температуры от −25C до +55C; при более низких или высоких значениях возможны отказы

Примеры использования

• Управление пневматическими клапанами в автоматических линиях
• Переключение световых индикаторов в панелях управления
• Коммутация цепей сенсоров и энкодеров в системах ЧПУ
• Реализация аварийной остановки через резервный канал
• Интеграция в PLC-системы для расширения выходных контуров

Практические советы

• При использовании в системах с индуктивными нагрузками (например, катушки реле или соленоиды) рекомендуется параллельно подключать демпферную цепь (диод или RC-цепь) для продления срока службы контактов
• Проверьте соответствие сечения провода - максимальное сечение 2,5 мм2. Более толстые провода не войдут в клеммы
• При замене реле всегда отключите питание. Хотя розетка позволяет менять модуль без отключения проводов, напряжение на входе остаётся опасным
• Для длительной эксплуатации в условиях вибраций используйте фиксирующие элементы на DIN-рейке
• Артикул 4c.52.9.024.0050spa совместим с другими модулями серии 4C - можно заменить аналогичными изделиями при необходимости
