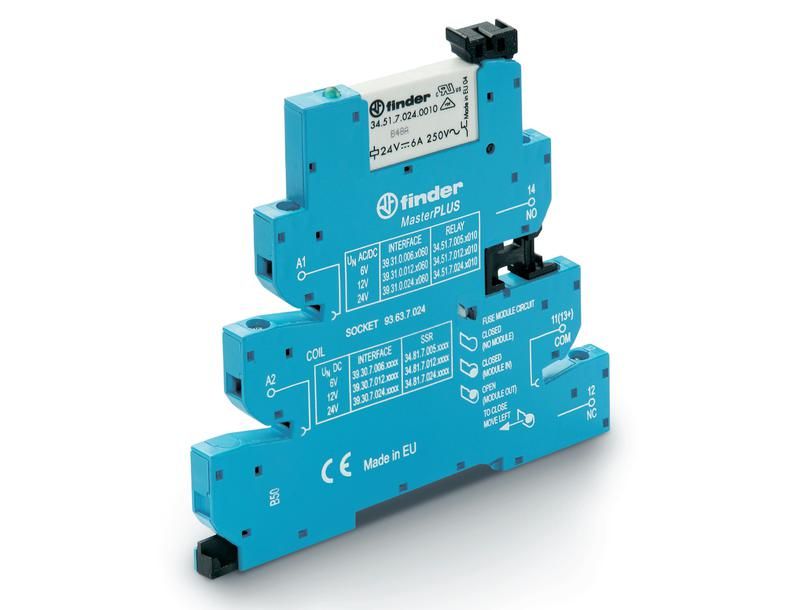

Интерфейсные модули реле MasterPLUS: Электромех. реле, Винтовые клеммы, Контакты AgNi, 1 группа конт.6A, 125VDC - 393171250060 FINDER 39.31.7.125.0060

Модуль интерфейсный Finder 39.31.7.125.0060 - это надёжное электромеханическое реле серии MasterPLUS с коммутацией до 6 А постоянного тока, предназначенное для управления нагрузками в автоматизированных системах. Устройство обеспечивает гальваническую изоляцию между цепями управления и нагрузки, что делает его идеальным решением для промышленной автоматики.

Назначение и область применения

Модуль интерфейсный Finder 39.31.7.125.0060 используется для переключения слаботочных управляющих сигналов на силовые цепи. Он применяется там, где требуется надёжная и долговечная коммутация: в панелях управления, на станках, конвейерах, системах вентиляции и других устройствах промышленной автоматизации. Подходит для работы в условиях повышенной влажности и колебаний температур благодаря классу климатического исполнения УХЛ4.

Технические характеристики

• Тип реле: электромеханическое, моностабильное
• Напряжение питания: 110–125 В постоянного тока (DC)
• Коммутируемый ток: 6 А
• Количество контактов: 1 переключающий (1CO)
• Тип контактов: серебро-никель (AgNi) - устойчивы к дуге и окислению
• Подключение: винтовые клеммы
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Светодиодная индикация: есть - показывает состояние включения катушки
• Материал корпуса: термостойкий пластик
• Нормативы: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Модуль интерфейсный Finder 39.31.7.125.0060 монтируется на DIN-рейку через специальную розетку, которая входит в комплект. Это позволяет легко заменить устройство без перепайки проводов. Для установки используйте совместимую розетку серии 39. Клеммы рассчитаны на провода сечением до 2,5 мм2. Перед подключением проверьте соответствие напряжения питания - устройство работает только при 110–125 В постоянного тока. Неправильное напряжение приведёт к выходу реле из строя.

Безопасность и стандарты

Реле соответствует европейским нормам безопасности EN 61810-1, EN 61810-2 и EN 61810-7, которые регламентируют требования к электромеханическим реле. Сертифицировано для использования в промышленных системах. Защита IP20 исключает риск поражения током при случайном прикосновении к клеммам, но не защищает от попадания пыли или влаги - не применять во влажных или запылённых средах без дополнительной защиты.

Преимущества

• Высокая надёжность контактов AgNi - подходят для частых включений и высоких импульсов тока
• Светодиодная индикация упрощает диагностику состояния реле без тестера
• Винтовые клеммы обеспечивают прочное и долговечное соединение
• Модульный дизайн с розеткой позволяет менять реле без демонтажа проводки
• Широкий диапазон рабочих температур (УХЛ4) - подходит для холодных помещений и неотапливаемых зон

Ограничения применения

• Не предназначено для переменного тока - использовать только с источником 110–125 В DC
• Защита IP20 не допускает использование в помещениях с высокой влажностью, пылью или агрессивными средами
• Нет ни normally open (НО), ни normally closed (НЗ) контактов - только один переключающий, поэтому нельзя использовать как переключатель направления
• Не рекомендуется для коммутации емкостных или индуктивных нагрузок свыше 6 А - возможна быстрая эрозия контактов

Примеры использования

• Управление двигателем постоянного тока в конвейерной ленте
• Переключение нагревательных элементов в системах контроля температуры
• Интерфейс между PLC и внешними исполнительными механизмами
• Автоматизация освещения в производственных цехах с использованием слаботочных сигналов

Практические советы

• При монтаже затягивайте винты клемм равномерно - переусиливать нельзя, чтобы не повредить контактные площадки
• Проверяйте полярность подключения: хотя реле имеет свободную полюсность, соблюдение правильной полярности продлевает срок службы светодиода индикации
• Для длительной работы с близкими к предельным значениями токами (5–6 А) обеспечьте хорошее теплоотведение - не закрывайте реле плотными крышками
• При замене всегда выключайте питание - даже при малом токе можно получить дуговой пробой при отключении под нагрузкой
• Используйте только оригинальные розетки серии 39 - сторонние аналоги могут иметь отличную посадку и привести к плохому контакту
