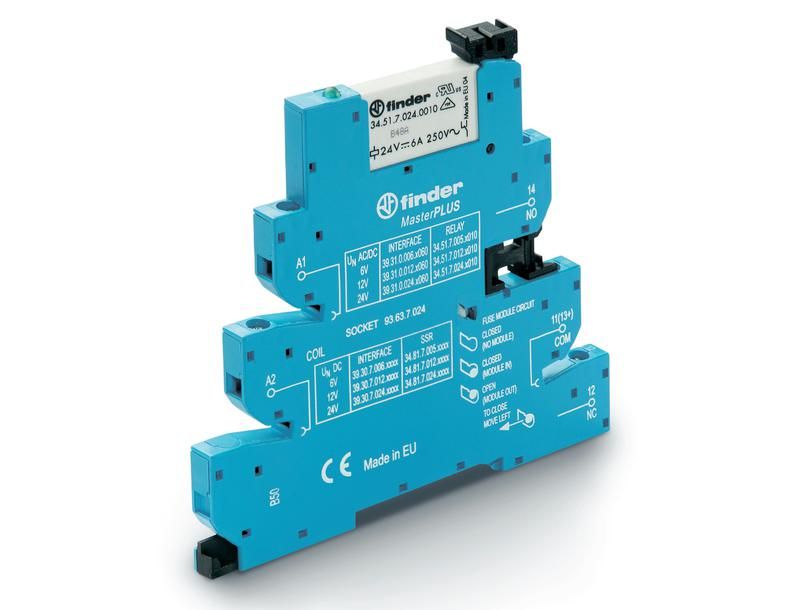

Интерфейсные модули реле MasterPLUS: Подавление утечки тока, Электромех. реле, Винтовые клеммы, Контакты AgNi, 1 группа конт.6A, 230VAC/DC - 393132300060 FINDER 39.31.3.230.0060

Интерфейсный модуль Finder 39.31.3.230.0060 - это надёжное электромеханическое реле с одинарным переключающим контактом на 6 А, предназначенное для коммутации нагрузок в автоматизированных системах. Модуль работает от сети 230 В переменного или постоянного тока, оснащён светодиодной индикацией состояния и защищён от попадания пыли и крупных частиц (IP20). Подходит для установки на DIN-рейку в распределительных щитах.

Назначение и область применения

Интерфейсный модуль Finder 39.31.3.230.0060 используется для управления силовыми цепями слаботочными сигналами. Он служит буфером между контроллерами (PLC, микроконтроллеры) и оборудованием высокой мощности - например, двигателями, нагревательными элементами, светильниками или насосами. Применяется в промышленной автоматизации, системах управления технологическими процессами, бытовых и коммерческих устройствах, где требуется гальваническая развязка и долгий срок службы контактов.

Технические характеристики

• Номинальное напряжение питания: 230 В AC/DC - работает как от переменного, так и от постоянного тока без перенастройки;
• Номинальный ток контактов: 6 А - способен коммутировать нагрузки до 1440 Вт при 230 В AC;
• Тип контакта: 1CO (одинарный переключающий) - один контакт замыкает одну цепь и размыкает другую одновременно;
• Материал контактов: AgNi (серебро-никель) - устойчив к дуговым повреждениям, подходит для частых включений и индуктивных нагрузок;
• Подавление утечки тока - снижает паразитные токи через изоляцию, что важно для чувствительных устройств;
• Светодиодная индикация - показывает состояние реле (включено/выключено) без внешних тестеров;
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −25C до +55C и повышенной влажности;
• Степень защиты: IP20 - защищён от прикосновения пальцами и от крупных твердых предметов, но не от воды и пыли;
• Тип управления: моностабильное - возвращается в исходное положение после снятия сигнала управления;
• Поляризация: свободная - можно подключать управление любым полюсом, без соблюдения полярности;
• Подключение: винтовые клеммы - удобны для многожильных проводов и обеспечивают надёжный контакт;
• Монтаж: на DIN-рейку - совместим с типовой промышленной конструкцией шкафов;
• Нормативы: EN 61810-1, EN 61810-2, EN 61810-7 - соответствует европейским требованиям к реле контрольной аппаратуры.

Совместимость и монтаж

Интерфейсный модуль Finder 39.31.3.230.0060 устанавливается на стандартную DIN-рейку шириной 35 мм. Клеммы предназначены для проводов сечением 0,2–2,5 мм2. Для подключения управления используйте два вывода - они не имеют полярности. Коммутационные контакты подключаются к нагрузке через три клеммы: общий (COM), нормально открытый (NO) и нормально закрытый (NC). Обратите внимание: в этом модуле нет отдельных NO и NC контактов - он имеет только один переключающий контакт (1CO), поэтому при отсутствии питания контакт находится в одном фиксированном состоянии, а при включении - переключается в противоположное. В комплекте с розеткой - значит, можно легко вынимать модуль для обслуживания без отсоединения проводов.

Безопасность и стандарты

Реле соответствует европейским стандартам EN 61810-1 (базовые требования), EN 61810-2 (требования к безопасности) и EN 61810-7 (тестирование на механическую прочность и долговечность). Это гарантирует соответствие требованиям CE и безопасность при использовании в промышленных системах. Гальваническая развязка между управляющей цепью и силовыми контактами обеспечивает защиту от импульсных помех и пробоя.

Преимущества

• Широкий диапазон рабочего напряжения (AC/DC) - позволяет использовать в различных сетях без изменения схемы;
• AgNi-контакты - увеличивают срок службы при работе с индуктивными и емкостными нагрузками;
• Светодиодная индикация - ускоряет диагностику и снижает время простоя;
• Подавление утечки тока - предотвращает ложные срабатывания в чувствительных системах;
• Винтовые клеммы - обеспечивают надёжное соединение даже при вибрациях и перегрузках;
• Съёмный модуль с розеткой - упрощает замену без демонтажа проводки.

Ограничения применения

• Не применяйте в условиях повышенной запылённости, влаги или агрессивных сред - степень защиты IP20 недостаточна;
• Не рекомендовано для работы с токами выше 6 А - возможен перегрев и сваривание контактов;
• Не подходит для частотных преобразователей или импульсных нагрузок с высоким dI/dt - требуются специализированные реле;
• Не следует использовать в помещениях с температурой ниже −25C или выше +55C - выход за пределы UHL4 может вызвать отказ;
• Нет отдельных NO/NK контактов - нельзя применить как обычный включающий или выключающий реле без перепроектирования схемы.

Примеры использования

• Управление двигателем насоса в системе водоснабжения от PLC;
• Переключение режимов нагрева в термокамере;
• Коммутация светильников в системе аварийного освещения;
• Активация звукового оповещателя при срабатывании датчика;
• Разрыв цепи питания вентилятора при достижении заданной температуры.

Практические советы

• При подключении нагрузки более 100 Вт - обязательно используйте дополнительную защиту (варистор, RC-цепочка) для гашения переходных процессов;
• Проверьте сечение провода перед затяжкой винтов - слишком толстый провод может повредить клемму, слишком тонкий - плохо зажмётся;
• При длительной работе на пределе тока (5–6 А) - обеспечьте хорошую вентиляцию вокруг модуля;
• Если реле часто срабатывает (>1000 раз/час), учтите его механический ресурс - для таких условий лучше выбрать электронное реле;
• При замене - всегда отключайте питание, особенно если есть возможность случайного включения по команде от контроллера.
