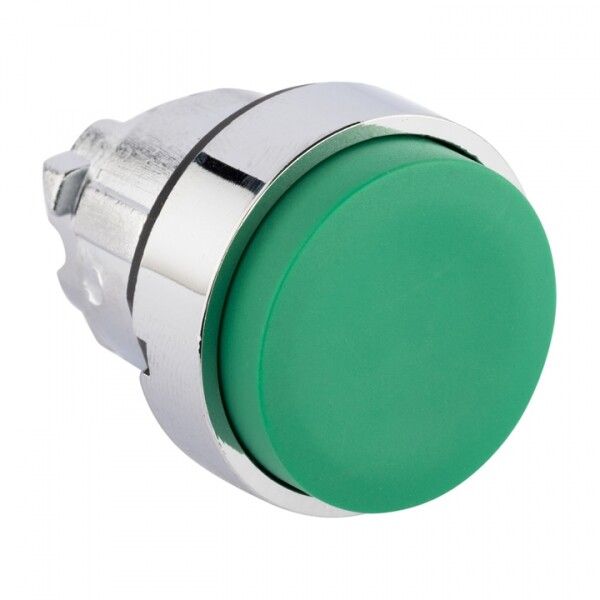

Исполнительный механизм кнопки XB4 зеленый выпирающая возвратный без фиксации, подсветки EKF PROxima | XB4BL-G

Исполнительный механизм кнопки XB4 зеленый выпирающий возвратный без фиксации, без подсветки - компактный элемент управления для ручного воздействия на оборудование в промышленных системах. Бренд EKF, артикул xb4bl-g, предназначен для установки в кнопочные посты и системы управления с напряжением до 660 В переменного и 400 В постоянного тока.

Назначение и область применения

Этот исполнительный механизм используется для временного замыкания или размыкания электрической цепи при нажатии. После освобождения кнопки она сама возвращается в исходное положение - без фиксации. Подходит для управления станками, конвейерами, насосами, системами аварийной остановки и другими устройствами, где требуется однократное активирование команды. Устанавливается в кнопочные посты, щиты управления, устройства АВР и распределительные шкафы.

Технические характеристики

• Тип механизма: самовозвратный - возвращается в начальное положение после отпускания;
• Тип кнопки: высокая - обеспечивает удобное нажатие даже при использовании перчаток;
• Цвет: зеленый - соответствует стандарту IEC для функций «пуск» или «работа»;
• Габаритные размеры: 22×22×43 мм - совместим со стандартными отверстиями 22 мм;
• Степень защиты: IP54 - защищена от пыли и брызг воды из любого направления;
• Форма линзы: круглая - равномерное рассеивание света (хотя подсветка отсутствует);
• Количество постов: 1 - один набор контактов на одну кнопку;
• Максимальное напряжение: до 660 В переменного тока (50/60 Гц), до 400 В постоянного тока;
• Серия: XB4 от EKF - часть модульной системы сборных кнопок и переключателей.

Совместимость и монтаж

Исполнительный механизм XB4 зеленый выпирающий возвратный без фиксации, без подсветки (артикул xb4bl-g) совместим со всеми стандартными креплениями серии XB4. Монтируется в панель через круглое отверстие диаметром 22 мм. Для подключения используются клеммы на задней части механизма - провода подключаются к контактным группам. Совместим с дополнительными контактами серии XB4, которые можно установить дополнительно при необходимости. Не требует специальных инструментов - фиксируется механически с помощью гайки и шайбы.

Безопасность и стандарты

Соответствует требованиям безопасности для оборудования управления промышленного уровня. Степень защиты IP54 позволяет использовать в помещениях с повышенной запыленностью и возможностью попадания брызг воды. Не рекомендовано применение во взрывоопасных средах - сертификат ATEX отсутствует.

Преимущества

• Модульная система - легко комбинируется с другими элементами XB4 (например, красными кнопками, подсветкой, дополнительными контактами);
• Устойчивость к внешним факторам - IP54 обеспечивает надежную работу в условиях цеха;
• Простота замены - механизм можно заменить без демонтажа всего поста;
• Цветовая стандартизация - зеленый цвет сразу указывает на функцию «пуск» или «рабочий режим»;
• Не требует внешнего питания - работает без подсветки, что снижает энергопотребление системы.

Ограничения применения

• Не имеет подсветки - нельзя использовать там, где необходимо визуальное указание состояния в темноте;
• Не подходит для длительной фиксации - только временное замыкание цепи;
• Не предназначен для работы в условиях постоянного погружения в жидкости или агрессивных химических средах;
• Максимальное напряжение 660 В - не годится для высоковольтных сетей выше этого значения;
• Один пост - не поддерживает сложные многопозиционные схемы без дополнительных модулей.

Примеры использования

• Кнопка старта на станке ЧПУ - зеленый цвет сигнализирует о готовности к запуску;
• Аварийный сброс на конвейере - быстрое отключение при возникновении препятствия;
• Управление насосом в водопроводном узле - включение/выключение при необходимости;
• Щит управления лифтом - сигнал начала движения этажа;
• Пульт управления вентилятором в помещении с высокой запыленностью - благодаря IP54 не забивается пылью.

Практические советы

• Перед установкой проверьте глубину корпуса - 43 мм должно свободно поместиться в стенке шкафа или поста;
• Если нужна подсветка - выберите аналогичный механизм с индексом «L» (например, xb4bl-g-l);
• Для увеличения числа контактов используйте дополнительные модули XB4 - они крепятся рядом без переделки панели;
• При монтаже затягивайте фиксирующую гайку осторожно - перегрузка может повредить пластиковую основу;
• Не используйте этот механизм вместо аварийной кнопки красного цвета - он не соответствует нормам безопасности для экстренной остановки.
