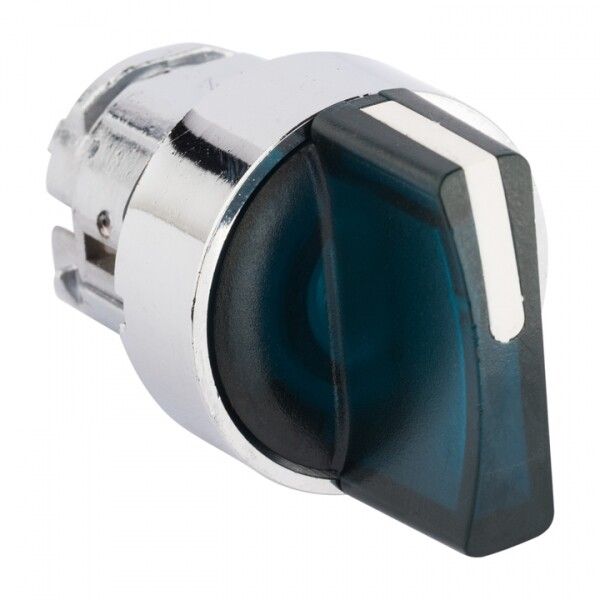

Исполнительный механизм переключателя ХB4 синий на 2 положения с фиксацией, без подсветки короткой ручкой EKF PROxima | XB4BD2FL-B

Исполнительный механизм переключателя ХB4 синий на 2 положения с фиксацией, без подсветки, с короткой ручкой - это механический коммутирующий элемент серии PROxima от EKF, предназначенный для надёжного переключения цепей в условиях промышленной среды. Несмотря на указание «без подсветки» в названии, устройство комплектуется синим световым индикатором - это важный нюанс для монтажа.

Назначение и область применения

Исполнительный механизм переключателя ХB4 используется для ручного управления технологическими процессами: включение/выключение оборудования, переключение режимов работы, управление приводами. Подходит для установки в кнопочные посты, распределительные щиты, системы АВР и пункты управления станками, конвейерами, насосными станциями. Применяется в цепях переменного тока до 660 В и постоянного - до 400 В, частотой 50–60 Гц.

Технические характеристики

• Тип изделия: механический переключатель
• Количество положений: 2 с фиксацией
• Управление: поворотная короткая рукоятка
• Цвет рукоятки: синий
• Степень защиты: IP54 - защищён от пыли и брызг воды из любого направления
• Диаметр монтажного отверстия: 22 мм
• Переднее кольцо: металлическое, с резьбой для крепления в панель
• Линза: круглая, прозрачная
• Подсветка: есть - синий светодиодный индикатор (цвет колпачка и крышки - синий)
• Материал корпуса: термостойкий пластик

Совместимость и монтаж

Исполнительный механизм переключателя ХB4 совместим со всеми контактными модулями серии PROxima, которые можно подключить через заднюю часть механизма. Монтаж осуществляется в панель с отверстием диаметром 22 мм. Переднее кольцо фиксируется гайкой снаружи - обеспечивает плотную посадку и герметичность. Установка требует предварительного отключения питания. Для замены достаточно открутить гайку, вытащить механизм и подключить новые контакты.

Безопасность и стандарты

Соответствует требованиям IEC 60947-5-1 для аппаратов управления. Защита IP54 позволяет использовать в помещениях с повышенной влажностью, пылью или возможным попаданием жидкостей. Материалы соответствуют нормам UL и RoHS - безопасны для эксплуатации и экологически нейтральны.

Преимущества

• Фиксация в двух положениях исключает случайное переключение
• Металлическое переднее кольцо увеличивает долговечность и жесткость крепления
• Синий цвет рукоятки и индикатора обеспечивают визуальное различение функций
• Гибкая система сборки: можно менять контакты, не меняя весь механизм
• Высокая степень защиты IP54 снижает риск отказа в сложных условиях

Ограничения применения

• Не предназначен для установки в зонах с постоянным погружением в воду - IP54 не гарантирует защиту от длительного воздействия струи или погружения
• Не рекомендован для взрывоопасных сред (не имеет взрывозащиты Ex)
• Световой индикатор работает только при наличии нагрузки в цепи - не является автономной подсветкой
• Короткая рукоятка неудобна при использовании в перчатках - требуется точный захват

Примеры использования

• Переключение между основным и резервным питанием в АВР
• Запуск/остановка конвейера на производстве
• Выбор режима работы насосной станции (ручной / автоматический)
• Активация аварийного тормоза на станке
• Управление освещением в цеху через пульт с несколькими переключателями

Практические советы

• При заказе проверьте наличие подсветки - в названии указано «без подсветки», но в характеристиках она есть. Это может вызвать путаницу при закупке.
• Учитывайте посадочный диаметр 22 мм - он стандартизирован, но требует точного сверления панели.
• Для удобства обслуживания используйте одинаковые цвета переключателей в одной системе (например, синий = «вкл», красный = «стоп»).
• При монтаже в щите с высокой вибрацией дополнительно затяните гайку крепления и примените контргайку.
• Серия PROxima от EKF совместима с другими изделиями этой же серии - можно собирать комплексные решения без адаптеров.
