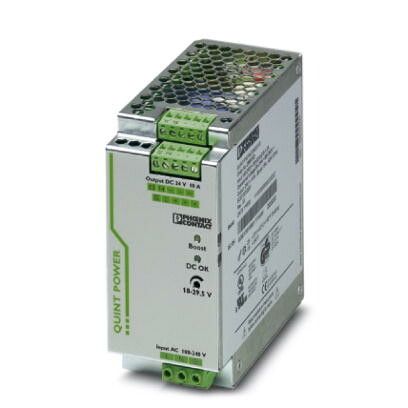

Источники питания QUINT-PS/1AC/24DC/10 | 2866763 Phoenix Contact

Источник питания 1AC/24DC/10 QUINT-PS от Phoenix Contact предназначен для преобразования переменного тока 230 В в стабильный постоянный ток 24 В с выходной мощностью до 240 Вт. Этот источник питания применяется в промышленной автоматизации, где требуется надёжная и долговечная энергетическая база для контроллеров, сенсоров и исполнительных устройств.

Назначение и область применения

Источник питания 1AC/24DC/10 QUINT-PS обеспечивает питание для промышленных систем, требующих устойчивого напряжения 24 В постоянного тока. Он подходит для установки в распределительных щитах на заводах, в логистических комплексах, на участках автоматизированного производства. Часто используется для питания PLC, реле, клапанов, энкодеров и других компонентов автоматики.

Технические характеристики

• Входное напряжение: 1 фаза, 90–265 В переменного тока (AC)
• Выходное напряжение: 24 В постоянного тока (DC)
• Выходной ток: до 10 А
• Мощность: 240 Вт
• КПД: более 90%
• Работает в температурном диапазоне от –25 C до +70 C
• Защита IP20 - против попадания предметов больше 12,5 мм, но не защищён от воды
• Габариты: 125 × 125 × 110 мм (Ш×В×Г)
• Установка на DIN-рейку 35 мм

Совместимость и монтаж

Источник питания 1AC/24DC/10 QUINT-PS совместим со всеми стандартными DIN-рейками шириной 35 мм, используемыми в промышленных шкафах. Монтаж осуществляется путём защёлкивания на рейку - никаких болтов или инструментов не требуется. Подключение входных проводов (L/N/PE) и выходных (+24 V / 0 V) выполняется через зажимы с винтовым креплением. Для надёжности рекомендуется использовать жилы сечением 0,2–2,5 мм2. Устройство не требует внешнего охлаждения при работе в пределах допустимых температур.

Безопасность и стандарты

Источник питания 1AC/24DC/10 QUINT-PS соответствует международным нормам безопасности IEC/EN 62368-1 и имеет сертификат CE. Обладает встроенной защитой от перегрузки, короткого замыкания и перегрева. После снятия нагрузки восстанавливается автоматически. Наличие защитного заземления (PE) обязательно для безопасной работы.

Преимущества

• Высокий КПД снижает тепловые потери и экономит энергию
• Стабильное выходное напряжение даже при колебаниях сети
• Автоматическое возобновление работы после аварии
• Компактный корпус позволяет экономить место в шкафу
• Поддержка длительной работы в широком диапазоне температур

Ограничения применения

• Не предназначена для использования во взрывоопасных средах (без дополнительной защиты)
• Не защищена от влаги и пыли - нельзя устанавливать вне закрытых шкафов
• Не подходит для питания оборудования с высокими импульсными нагрузками без дополнительных фильтров
• Максимальная рабочая температура 70 C - при более высоких значениях возможен отказ

Примеры использования

• Питание контроллеров S7 от Siemens в цехах сборки
• Энергоснабжение пневматических клапанов на конвейерах
• Запитка датчиков положения и фотоэлементов в упаковочных линиях
• Обеспечение работоспособности терминалов HMI в условиях заводской среды

Практические советы

• Перед установкой проверьте соответствие входного напряжения вашей сети - устройство работает от 90 до 265 В AC, что покрывает большинство промышленных сетей
• При использовании нескольких источников питания 1AC/24DC/10 QUINT-PS в одном шкафу соблюдайте минимальный интервал между ними - не менее 10 мм - для лучшего теплоотвода
• Для длинных выходных кабелей (>10 м) учтите падение напряжения; при необходимости увеличьте сечение жил
• Фиксируйте все провода в зажимах плотно - слабый контакт вызывает нагрев и сбои
• Артикул 2866763 - это оригинальный продукт Phoenix Contact; избегайте аналогов с несертифицированным качеством
