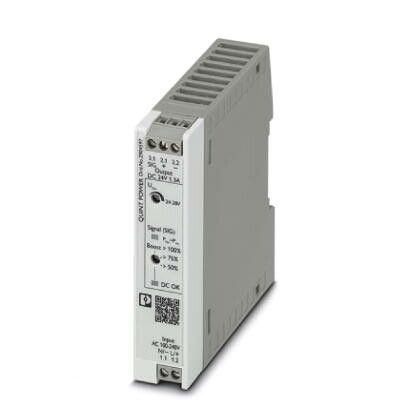

Источник питания QUINT4-PS/1AC/24DC/1.3/SC 24В 2.6А Phoenix Contact 2904597

Источник питания QUINT4-PS/SC от Phoenix Contact обеспечивает стабильное напряжение 24 В постоянного тока из сети переменного тока 230 В. Он предназначен для надёжной работы в промышленной автоматизации, особенно там, где важна устойчивость к перегрузкам и длительный срок службы.

Назначение и область применения

QUINT4-PS/SC используется для преобразования сетевого напряжения 230 В переменного тока в стабилизированное 24 В постоянного тока с максимальным выходным током 1,3 А. Подходит для питания устройств автоматизации: контроллеров, реле, соленоидных клапанов, датчиков и других нагрузок с малой мощностью. Применяется на станках, конвейерах, системах управления и распределительных щитах.

Технические характеристики

• Входное напряжение: 1 фаза, 85–265 В переменного тока (совместим с сетями 230 В +-10%)
• Выходное напряжение: 24 В постоянного тока
• Максимальный выходной ток: 1,3 А
• Мощность: до 31,2 Вт (24 В × 1,3 А)
• Защита от перегрузки и короткого замыкания: да, с самовосстановлением после устранения неисправности
• Работает при температуре от –25 C до +70 C
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и воды

Совместимость и монтаж

QUINT4-PS/SC монтируется на DIN-рейку шириной 35 мм, что соответствует стандарту EN 60715. Устройство имеет встроенные зажимы для быстрого крепления. Клеммы входа и выхода рассчитаны на провода сечением от 0,2 до 2,5 мм2. Для подключения используйте одножильные или многожильные провода с опрессовкой. Никаких внешних предохранителей не требует - внутренняя защита уже встроена.

Безопасность и стандарты

• Соответствует стандартам IEC/EN 62368-1 (безопасность оборудования информационных технологий)
• Соответствует требованиям EMC согласно IEC/EN 61000-6-2 / IEC/EN 61000-6-4
• Подтверждённая долговечность: проходит тестирование на 10 лет непрерывной работы

Преимущества

• Автоматическое восстановление после перегрузки - не требуется manual reset
• Узкий корпус занимает мало места на DIN-рейке
• Высокая эффективность - снижает тепловые потери и нагрузку на систему охлаждения
• Серия QUINT4 известна повышенной отказоустойчивостью даже при колебаниях напряжения

Ограничения применения

• Не предназначена для установки во влажных средах или на открытом воздухе - степень защиты IP20 исключает контакт с водой и пылью
• Максимальный ток 1,3 А - не подходит для питания мощных исполнительных механизмов, таких как большие двигатели или нагревательные элементы
• Не имеет функции регулировки выходного напряжения - фиксированные 24 В

Примеры использования

• Питание PLC-контроллера S7-1200 в шкафу управления
• Запитка 10–15 датчиков proximity типа PNP через распределительную плату
• Обеспечение напряжения для реле времени и сигнализаторов в цепях безопасности
• Альтернатива батарейному питанию в автономных модулях сбора данных

Практические советы

• Перед установкой проверьте соответствие входного напряжения - источник работает в широком диапазоне, но не совместим с 110 В без адаптера
• При использовании нескольких источников питания в одном шкафу соблюдайте минимальный интервал между ними - не менее 10 мм для лучшего теплоотвода
• QUINT4-PS/SC с артикулом 2904597 от Phoenix Contact можно использовать как замену старых моделей PS/24DC/1,5, но учтите меньший ток - 1,3 А вместо 1,5 А
• Для условий с частыми скачками напряжения рекомендовано подключение через фильтр помех - хотя QUINT4 уже имеет хорошую иммунитет, дополнительная защита продлит срок службы
