Источники питания - 50100002 СТЭЗ

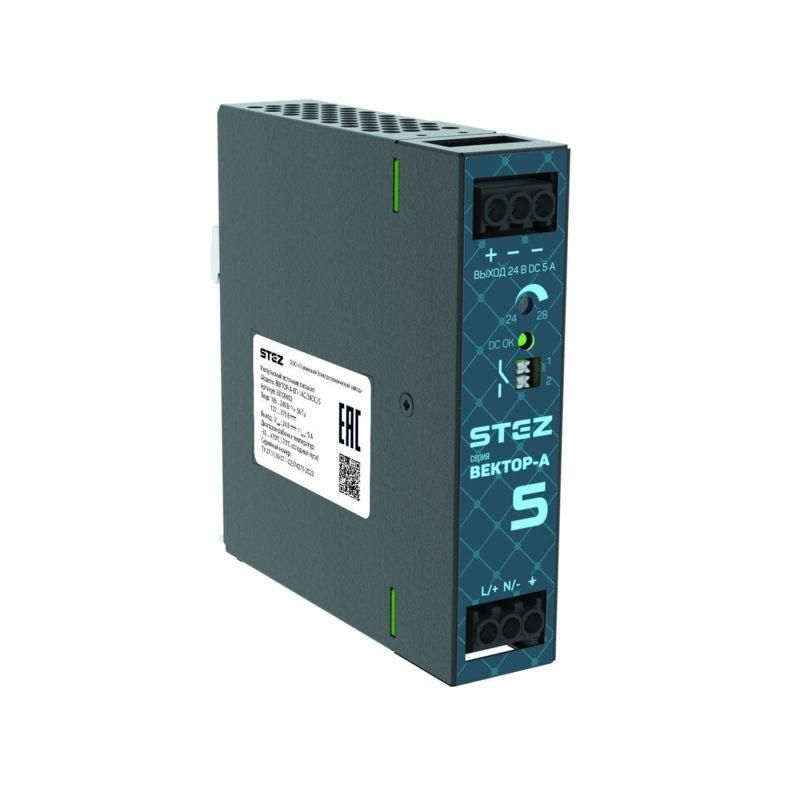

Источник питания 1AC/24DC/5СТЭЗ преобразует переменный ток 220 В в стабилизированный постоянный ток 24 В с выходной мощностью до 5 А. Этот источник питания предназначен для надёжного энергообеспечения автоматизированного оборудования в промышленных условиях. Модель 50100002 от бренда СТЭЗ соответствует требованиям к компактным и защищённым решениям для управления технологическими процессами.

Назначение и область применения

Источник питания 1AC/24DC/5СТЭЗ используется для питания устройств, работающих на напряжении 24 В постоянного тока. Подходит для систем автоматизации: контроллеров, реле, соленоидных клапанов, датчиков, приводов и других элементов промышленной электроники. Применяется на станках, конвейерах, линиях упаковки и в системах безопасности.

Технические характеристики

• Входное напряжение: 1 фаза, 220 В переменного тока (+-10%)
• Выходное напряжение: 24 В постоянного тока
• Максимальный выходной ток: 5 А
• Мощность: 120 Вт (24 В × 5 А)
• Регулирование выходного напряжения: стабилизированное
• Защита от перегрузки и КЗ: да
• Тип корпуса: металлический, с возможностью крепления на DIN-рейку
• Габариты: согласно стандарту для модульных источников питания

Совместимость и монтаж

Источник питания 1AC/24DC/5СТЭЗ совместим со всеми типами DIN-реек типа TS35. Устанавливается на рейку механическим щелчком - без инструментов. Для подключения входа используются клеммы для проводов сечением до 2,5 мм2, для выхода - до 4 мм2. Обязательно соблюдать полярность при подключении нагрузки. Наличие заземляющего контакта позволяет подключить защитный провод PE к корпусу устройства.

Безопасность и стандарты

Источник питания 1AC/24DC/5СТЭЗ соответствует требованиям международных норм IEC 60950-1 и IEC 62368-1 для безопасной работы в промышленных сетях. Защита от перегрева, перегрузки и короткого замыкания обеспечивает отказоустойчивую работу даже при временных аварийных режимах.

Преимущества

• Стабильная выходная характеристика при колебаниях сети
• Устойчивость к высокому уровню электромагнитных помех
• Компактный размер и возможность установки в шкафы с ограниченным пространством
• Надёжная защита от внешних воздействий благодаря металлическому корпусу
• Поддержка длительной работы в режиме 100% нагрузки без снижения срока службы

Ограничения применения

• Не предназначена для эксплуатации во взрывоопасных средах
• Не рекомендуется использовать вне температурного диапазона +5C…+50C
• Не подходит для питания устройств с импульсными нагрузками выше 120 Вт
• Отсутствует функция зарядки аккумуляторов - нельзя применять как зарядное устройство

Примеры использования

• Питание PLC-контроллеров S7-1200 в цеховой автоматике
• Обеспечение работоспособности пневматических клапанов на линии сборки
• Энергоснабжение датчиков proximity и энкодеров в системах контроля положения
• Работа с реле времени и световыми сигнализаторами в системах безопасности

Практические советы

• Перед первым запуском проверьте правильность подключения фазы, нуля и заземления
• При использовании нескольких источников питания 1AC/24DC/5СТЭЗ избегайте параллельного соединения выходов - это может вызвать повреждение
• Учитывайте тепловые потери: в закрытом шкафу требуются принудительная вентиляция или достаточные зазоры вокруг корпуса
• Для длинных кабелей на выходе используйте провода большего сечения, чтобы минимизировать падение напряжения
• Артикул 50100002 от СТЭЗ легко заменяет аналогичные модели других производителей - сверьте габариты и клеммы перед заменой
