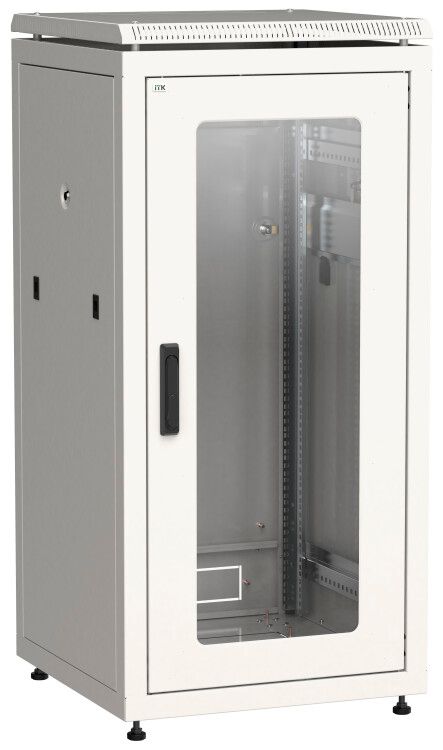

Шкаф сетевой 19дюйм LINEA N 24U 600х600мм стекл. передн. дверь (3 коробки) сер. ITK LN35-24U66-G IEK

Шкаф сетевой 19 дюймов 24U 600×600 мм стеклянная передняя дверь серый от ITK (IEK) - напольный корпус для размещения серверного, телекоммуникационного и силового оборудования в офисах, центрах обработки данных и на промышленных объектах. Артикул ln35-24u66-g выполнен в серии LINEA N с усиленной конструкцией и совместим с типовыми 19"-стандартными устройствами.

Назначение и область применения

Шкаф сетевой 19 дюймов 24U 600×600 мм стеклянная передняя дверь серый предназначен для установки оборудования в соответствии с форматом 19 дюймов: коммутаторы, маршрутизаторы, серверы, ИБП, аккумуляторные батареи, модули управления. Подходит для помещений с контролируемым микроклиматом - серверных комнат, telecom-шахт, автоматизированных пунктов управления. Благодаря прочной стальной конструкции и возможности стыковки нескольких шкафов, используется там, где требуется устойчивость к механическим нагрузкам и компактная организация кабельных трасс.

Технические характеристики

• Габариты: 600 × 600 × 1200 мм (ширина × глубина × высота)
• Высота: 24 U (1 U = 44,45 мм)
• Полезная глубина: 515 мм - достаточна для большинства 19" устройств с глубиной до 500 мм
• Материал корпуса: сталь с порошковым покрытием, цвет - серый
• Передняя дверь: закалённое стекло - обеспечивает видимость оборудования без открывания
• Задняя стенка: есть, перфорированная - для кабельных вводов
• Боковые стенки: съёмные - обеспечивают доступ сбоку
• Степень защиты IP20 - защита от контакта с пальцами и крупными предметами, не защищён от воды
• Рабочий температурный диапазон: от –10 C до +45 C
• Климатическое исполнение: У3 - для умеренного климата, indoor-установка
• Срок службы: 25 лет - при соблюдении условий эксплуатации
• Конструкция: разборная, с фиксированной рамой
• Количество дверей: одна передняя (стеклянная), задняя - съёмная
• Монтаж: напольный, с регулируемыми опорами

Совместимость и монтаж

Шкаф сетевой 19 дюймов 24U 600×600 мм стеклянная передняя дверь серый соответствует стандарту ГОСТ 28601.2-90 и совместим с любым оборудованием, имеющим крепление по 19-дюймовой шине. Монтаж проводится на ровном полу. В комплект входят:

• Четыре G-образных монтажных профиля - для крепления оборудования внутри шкафа
• Четыре регулируемые опоры - выравнивают шкаф на неровном полу, допускают компенсацию перепада до 10 мм
• Комплект заземления - соединяет все металлические элементы в единый контур

Задняя и боковые стенки снимаются без инструментов - удобно при прокладке кабеля. Передняя дверь имеет трёхточечное запирание и поворотную ручку - легко открывается и фиксируется. Для увеличения мобильности можно дополнительно установить поворотные ролики (не входят в комплект). Шкафы серии LINEA N можно стыковать друг с другом с использованием специального комплекта соединения.

Безопасность и стандарты

Шкаф соответствует требованиям ГОСТ 28601.2-90 по конструкции 19”-шкафов. Степень защиты IP20 исключает случайный контакт с токоведущими частями, но не предохраняет от попадания жидкости - не применяйте в сырых помещениях или на улице. Элементы заземления обеспечивают безопасность при работе с электрооборудованием. Температурный диапазон –10…+45 C гарантирует работу в условиях типичного офиса или технического помещения, но не в холодильных камерах или жарких цехах без кондиционирования.

Преимущества

• Стеклянная передняя дверь - позволяет визуально контролировать состояние оборудования без открытия шкафа, снижает риск случайного срабатывания кнопок
• Съёмные боковые и задняя стенки - ускоряют монтаж и обслуживание кабелей
• Фиксированная рама - обеспечивает точную геометрию и долговечность при многократной сборке/разборке
• Регулируемые опоры - устраняют необходимость подготовки идеально ровного пола
• Поддержка установки вентиляторных панелей ITK ПВ - возможность активного охлаждения при необходимости (при глубине шкафа 1000 мм; данный шкаф имеет глубину 600 мм - требует проверки совместимости вентиляторов)
• Серия LINEA N - стандартизированная система, совместимая с другими изделиями ITK (IEK)

Ограничения применения

• Не предназначен для наружной установки - IP20 не защищает от влаги и пыли
• Глубина 515 мм не подходит для оборудования с глубиной более 500 мм - проверяйте габариты устройств перед покупкой
• Нет встроенной системы охлаждения - при плотной укладке оборудования требуется внешнее кондиционирование или принудительная вентиляция
• Вентиляторные панели ITK ПВ (до 3 шт.) подходят только для шкафов глубиной 1000 мм - в данном случае (600 мм) они не устанавливаются
• Не рекомендовано использование в средах с постоянной вибрацией - не имеет противоударной или виброизоляционной защиты

Примеры использования

• Центр обработки данных малого бизнеса - размещение 1–2 серверов, коммутатора и ИБП
• Телефонная станция в офисе - установка VoIP-шлюзов, PBX, модемов
• Автоматизация производства - контрольный шкаф с PLC, реле, интерфейсами
• Оборудование видеонаблюдения - хранение NVR, видеоинтерфейсов, источников питания
• Аварийный резервный пункт - ИБП с батареями и коммутационные устройства

Практические советы

• Перед монтажом проверьте, что оборудование, которое планируете разместить, не превышает 515 мм в глубину - иначе будет мешать задней стенке или кабелям
• Используйте кабельные каналы и фиксаторы - даже при наличии перфорации в задней стенке, организованный порядок кабелей продлевает срок службы оборудования
• При стыковке нескольких шкафов используйте официальный комплект соединения - это сохранит целостность заземления и герметичность
• Не забудьте подключить заземление - даже при наличии комплекта, окончательное соединение с контуром здания необходимо выполнить самостоятельно
• При установке в помещении с высокой запылённостью - периодически протирайте стеклянную дверь, чтобы не терялась видимость
• Для длительной работы при максимальной температуре (+45 C) - следите за тепловыделением оборудования, избегайте перегрузки по мощности
