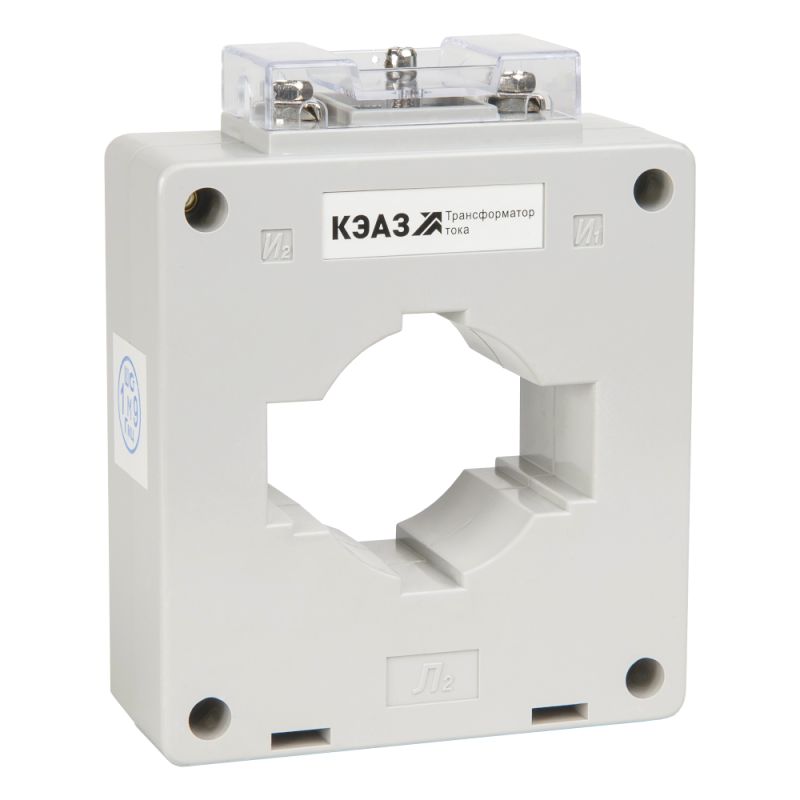

Измерительный трансформатор тока ТТК-60-600/5А-15ВА-0,5S-УХЛ3-КЭАЗ - 318644

Трансформатор тока ТТК-60-600/5А-15ВА-0,5S-УХЛ3 от КЭАЗ предназначен для измерения и защиты в цепях переменного тока до 600 А. Этот однофазный трансформатор с классом точности 0,5S обеспечивает высокую точность даже при малых токах, что делает его подходящим для учётных систем и автоматических устройств. Артикул 318644 соответствует модели из серии ТТК, устойчивой к воздействию влаги и температурных колебаний.

Назначение и область применения

Трансформатор тока ТТК-60-600/5А-15ВА-0,5S-УХЛ3 преобразует большие значения тока в безопасные для измерительных приборов - 5 А. Он используется в системах коммерческого и технического учёта электроэнергии, в устройствах релейной защиты и контроля нагрузки. Подходит для установки на шинах, кабелях и токоведущих частях в распределительных щитах, подстанциях и промышленных объектах. Применяется в условиях, где важна точность измерений при изменении нагрузки - например, на насосных станциях, компрессорах, конвейерах и других оборудовании с пиковой нагрузкой.

Технические характеристики

• Номинальный первичный ток: 600 А - максимальный рабочий ток, который можно измерять без повреждения трансформатора;
• Номинальный вторичный ток: 5 А - выходной сигнал, совместимый с большинством счётчиков, реле и анализаторов качества энергии;
• Класс точности: 0,5S - гарантирует погрешность не более 0,5% в широком диапазоне токов, включая низкие (от 1% от номинала);
• Диаметр отверстия: 45 мм - позволяет проходить проводникам или шинам сечением до 45 мм;
• Монтажное исполнение: с окном - монтируется на токоведущей части без её разрыва;
• Вторичное подключение: винтовое - надёжное и удобное для многожильных и одножильных проводов;
• Фактор ограничения перенапряжения FS 10 - защищает от пробоя изоляции при аварийных перегрузках;
• Степень защиты от прикосновения: да - корпус предотвращает случайный контакт с токоведущими элементами;
• Номинальная вторичная полная мощность: 0 В·А - указывает, что трансформатор рассчитан на минимальную нагрузку, фактическая допустимая нагрузка - 15 ВА (указано в названии);
• Климатическое исполнение: УХЛ3 - работает при температурах от −40 C до +40 C и повышенной влажности;
• Производитель: КЭАЗ (Курский электроаппаратный завод) - серия ТТК проверена в промышленных сетях России и СНГ.

Совместимость и монтаж

Трансформатор тока ТТК-60-600/5А-15ВА-0,5S-УХЛ3 совместим с любыми измерительными приборами, рассчитанными на входной ток 5 А: счётчики, токоизмерительные клещи, реле защиты, аналитические системы. Для монтажа необходимо:

• Отключить питание и убедиться, что цепь обесточена;
• Загрузить проводник или шину через отверстие 45 мм - не требует демонтажа оборудования;
• Подключить вторичную обмотку к прибору медным проводом сечением не менее 1,5 мм2;
• Не допускать размыкания вторичной цепи во время работы - это вызовет опасное перенапряжение;
• Затянуть винты соединения усилием 0,5–0,7 Нм - не переусиливать, чтобы не повредить контакты.

Безопасность и стандарты

Трансформатор тока ТТК-60-600/5А-15ВА-0,5S-УХЛ3 соответствует требованиям ГОСТ 7746 и IEC 61869. Конструкция исключает доступ к токоведущим частям при установленном положении. Фактор FS 10 обеспечивает защиту от импульсов перенапряжения, возникающих при КЗ. Материалы корпуса - термостойкий пластик и эпоксидная смола, не поддерживающие горение. Обязательно соблюдать правила безопасности при работе с токовыми цепями: всегда заземляйте вторичную обмотку.

Преимущества

• Высокая точность класса 0,5S - идеально для учёта энергии в условиях переменной нагрузки;
• Монтаж без разрыва цепи - экономит время при модернизации и обслуживании;
• Устойчивость к климатическим условиям УХЛ3 - надёжная работа в холодных и влажных помещениях;
• Винтовые клеммы - обеспечивают долговечное и надёжное соединение без пайки;
• Компактный размер при сохранении высокой пропускной способности - легко помещается в плотных щитах.

Ограничения применения

• Не предназначены для постоянной работы при токах выше 600 А - риск перегрева и потери точности;
• Нельзя использовать в цепях постоянного тока - работает только на переменном токе 50 Гц;
• Вторичная нагрузка должна быть не ниже 1 ВА и не выше 15 ВА - слишком слабая или слишком сильная нагрузка снижают точность;
• Не рекомендовано применение в местах с постоянным механическим воздействием - удары и вибрации могут повредить внутреннюю изоляцию;
• Не следует устанавливать рядом с источниками сильных магнитных полей - влияет на показания.

Примеры использования

• Установка в распределительном щите промышленного цеха для подключения счетчика учёта электроэнергии;
• Интеграция в систему автоматического управления насосной станцией для защиты от перегрузки;
• Монтаж на главной шине подстанции для передачи сигнала в систему SCADA;
• Замена старого трансформатора в существующем щите благодаря одинаковому диаметру окна 45 мм.

Практические советы

• Перед установкой проверьте соответствие диаметра провода или шины 45 мм - если больше, используйте переходник или выберите другую модель;
• Обязательно закоротите вторичную обмотку перед отключением питания - это предотвратит скачок напряжения;
• Для длительной эксплуатации в сыром воздухе проверяйте герметичность клеммной крышки каждые 6 месяцев;
• Если вы заменяете трансформатор с другими параметрами - сверьте коэффициент трансформации (600/5 = 120) и класс точности;
• При использовании нескольких трансформаторов в одной системе - убедитесь, что все они имеют одинаковый класс точности и фазировку.
