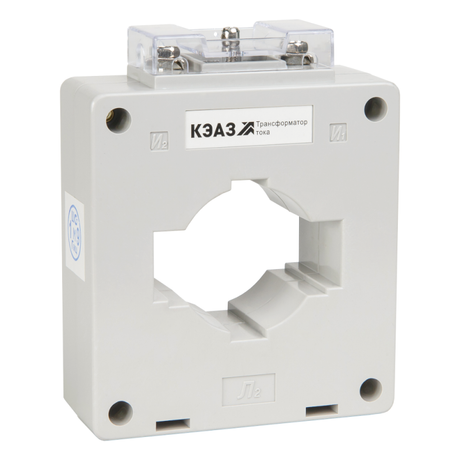

Измерительный трансформатор тока ТТК-60-750/5А-15ВА-0,5S-УХЛ3-КЭАЗ - 318647

Трансформатор тока ТТК-60-750/5А-15ВА-0,5S-УХЛ3 - измерительный прибор для точного учета тока в цепях до 750 А, предназначенный для подключения счетчиков и устройств защиты. Выполнен в компактном корпусе с окном для прохода шины, соответствует классу точности 0,5S и рассчитан на работу в условиях умеренного и холодного климата. Производитель - КЭАЗ, серия ТТК.

Назначение и область применения

Трансформатор тока ТТК-60-750/5А-15ВА-0,5S-УХЛ3 используется для преобразования больших значений тока (до 750 А) в безопасную величину 5 А, подходящую для подключения измерительных приборов: счетчиков энергии, реле защиты, контрольно-измерительных систем. Применяется в распределительных щитах, на вводах объектов, в промышленных установках - например, на станциях, насосных пунктах, участках с крупными двигателями. Подходит для коммерческого и технологического учета электроэнергии.

Технические характеристики

• Номинальный первичный ток: 750 А - максимальный рабочий ток, который можно измерить без искажений;
• Номинальный вторичный ток: 5 А - выходной сигнал, совместимый со всеми стандартными измерительными приборами;
• Класс точности: 0,5S - обеспечивает погрешность не более +-0,5% в широком диапазоне токов, включая малые нагрузки (от 1% от номинала);
• Диаметр отверстия: 45 мм - позволяет протянуть через него одножильную или многожильную шину или кабель сечением до 95 мм2;
• Монтажное исполнение: с окном - монтируется на шину без ее разрезания; подходит для сборки в уже действующих щитах;
• Вторичное подключение: винтовое - надежное соединение с помощью зажимов, допускает использование проводов до 2,5 мм2;
• Фактор ограничения перенапряжения FS 10 - защищает от пробоя изоляции при аварийных перегрузках, снижает риск повреждения подключенных приборов;
• Степень защиты от прикосновения: да - корпус предотвращает случайный контакт с токоведущими частями;
• Номинальная вторичная полная мощность: 0 В·А - указывает, что трансформатор не предназначен для питания внешних нагрузок, только для передачи сигнала;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, устойчив к повышенной влажности и запыленности;
• Производитель: КЭАЗ, серия ТТК - проверенные решения для промышленного учета.

Совместимость и монтаж

Трансформатор тока ТТК-60-750/5А-15ВА-0,5S-УХЛ3 совместим с любыми измерительными приборами, рассчитанными на входной ток 5 А. Монтаж выполняется путем помещения фазного провода или шины через центральное отверстие 45 мм. Никакой разрезки проводника не требуется. После установки вторичные выводы подключаются к клеммам счетчика или устройства защиты с помощью винтовых зажимов. Обязательно соблюдайте полярность: L1 на входе, L2 на выходе. Для точности измерений вторичная цепь должна быть замкнута - нельзя оставлять её разомкнутой во время работы основной цепи.

Безопасность и стандарты

Трансформатор тока ТТК-60-750/5А-15ВА-0,5S-УХЛ3 соответствует требованиям ГОСТ Р 58844-2020 и международному стандарту IEC 61869-2. Конструкция исключает доступ к токоведущим элементам при установленном положении. Защита от прикосновения выполнена в соответствии с IP20. Фактор FS 10 гарантирует сохранение целостности изоляции даже при кратковременных перегрузках до 10-кратного значения номинального тока.

Преимущества

• Высокая точность класса 0,5S - идеально для коммерческого учета, где важна минимальная погрешность даже при слабых нагрузках;
• Монтаж без разрыва цепи - экономит время при модернизации или ремонте;
• Устойчивость к климатическим условиям УХЛ3 - надежная работа в неотапливаемых помещениях и на открытых площадках;
• Наличие фактора FS 10 - увеличивает срок службы подключенной аппаратуры;
• Работа без внешней нагрузки - не требует балластных резисторов, снижает потери и сложность схемы.

Ограничения применения

• Не предназначен для измерения постоянного тока - работает только с переменным током 50–60 Гц;
• Номинальная мощность 0 В·А - нельзя использовать для питания других устройств, только для передачи сигнала;
• Запрещено работать с разомкнутой вторичной цепью - это вызовет опасное высокое напряжение на выводах;
• Не рекомендован для установки в местах с постоянным воздействием химически активных сред или прямого попадания воды;
• Подходит только для однофазных цепей - для трехфазных систем нужны три таких трансформатора.

Примеры использования

• Установка на вводе в административное здание для подключения счетчика учёта электроэнергии;
• Интеграция в автоматический выключатель с функцией токоограничения на промышленном конвейере;
• Монтаж в распределительном щите насосной станции для контроля потребления энергии двигателем 750 А;
• Обновление старой системы учета - замена аналогового трансформатора на современный с классом 0,5S.

Практические советы

• Перед монтажом убедитесь, что шина имеет диаметр меньше 45 мм - иначе трансформатор не наденется;
• При использовании нескольких трансформаторов в одной системе (например, трёхфазная сеть) все они должны иметь одинаковый коэффициент трансформации и класс точности;
• Проверьте целостность вторичной цепи перед включением основного тока - используйте тестер на замыкание;
• При длительной работе при максимальном токе следите за нагревом корпуса - он не должен превышать 50 C;
• Для обслуживания отключите питание и закоротите вторичные выводы перед снятием трансформатора - это предотвратит импульсы напряжения.
