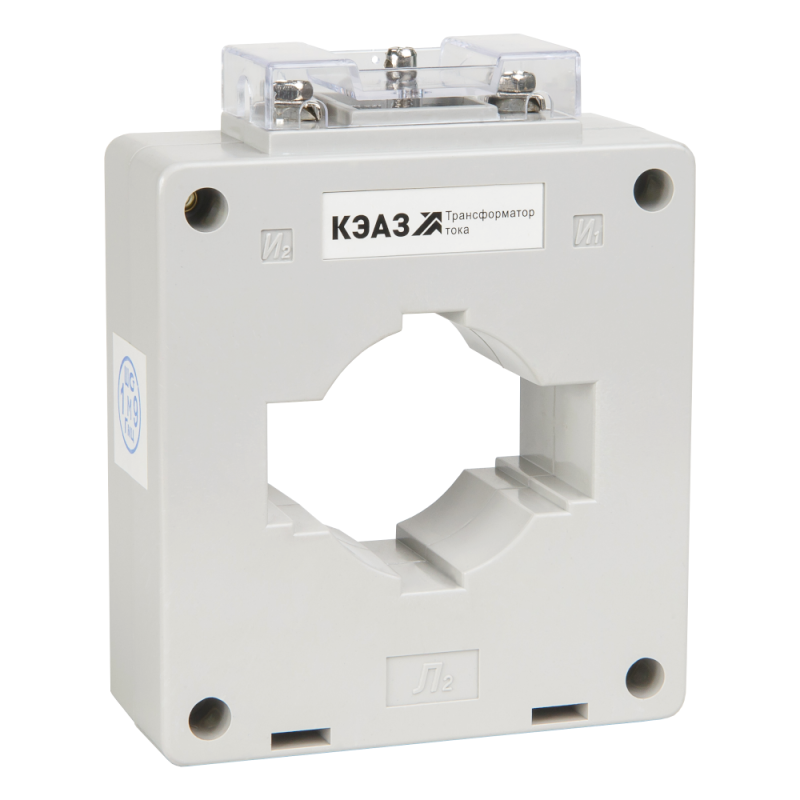

Измерительный трансформатор тока ТТК-60-800/5А-15ВА-0,5S-УХЛ3-КЭАЗ - 318649

Трансформатор тока ТТК-60-800/5А-15ВА-0,5S-УХЛ3 от КЭАЗ предназначен для измерения тока в цепях до 800 А и используется в системах учёта энергии, защиты и контроля качества электроэнергии. Этот однофазный трансформатор тока обеспечивает высокую точность класса 0,5S и совместим с большинством современных счётчиков и реле.

Назначение и область применения

Трансформатор тока ТТК-60-800/5А-15ВА-0,5S-УХЛ3 преобразует большой первичный ток (до 800 А) в безопасный вторичный сигнал (5 А), который можно подключить к измерительным приборам - счётчикам, реле защиты, анализаторам качества сети. Применяется в распределительных щитах, на вводах объектов, в промышленных установках с высокими токовыми нагрузками.

Технические характеристики

• Номинальный первичный ток: 800 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0,5S - гарантирует погрешность не более +-0,5% в широком диапазоне нагрузок, включая малые токи (особенно важно для точного учёта при частичной нагрузке)
• Диаметр отверстия: 45 мм - позволяет протянуть через него проводник сечением до ~150 мм2 медного кабеля
• Монтажное исполнение: с окном - устанавливается на уже смонтированный провод без его разрезания
• Вторичное подключение: винтовое - надёжное и удобное для многожильных и одножильных проводов
• Фактор ограничения перенапряжения FS 10 - способен выдерживать кратковременные перегрузки напряжения во вторичной цепи без повреждений
• Номинальная вторичная полная мощность: 0 В·А - указывает, что трансформатор рассчитан на минимальную нагрузку; фактическая допустимая нагрузка определяется по документации производителя
• Степень защиты от прикосновения: да - корпус защищает от случайного контакта с токоведущими частями
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости

Совместимость и монтаж

Трансформатор тока ТТК-60-800/5А-15ВА-0,5S-УХЛ3 совместим с любыми устройствами, принимающими входной сигнал 5 А: аналоговые и цифровые счётчики, реле максимального тока, системы АСКУЭ. Монтаж выполняется путём помещения фазового провода через центральное окно диаметром 45 мм. Никаких разрывов цепи не требуется. Вторичные выводы подключаются к клеммам с помощью винтовых зажимов - рекомендуется использовать провода сечением 1–2,5 мм2. Обязательно замыкание вторичной цепи перед включением первичного тока - разомкнутый контур может вызвать опасное перенапряжение.

Безопасность и стандарты

Трансформатор соответствует требованиям ГОСТ Р 58846-2020 и международному стандарту IEC 61869-2. Конструкция исключает доступ к токоведущим элементам при установленном положении. Защита от прикосновения выполнена в соответствии с IP2X. Фактор FS 10 обеспечивает защиту от пробоя изоляции при аварийных режимах.

Преимущества

• Высокая точность класса 0,5S - идеально для коммерческого учёта электроэнергии
• Монтаж без разрыва провода - экономия времени при модернизации сетей
• Работа в суровых климатических условиях - подходит для уличных шкафов и холодных помещений
• Надёжное винтовое подключение - снижает риск плохого контакта
• Подтверждённая долговечность производства КЭАЗ - проверено в реальных промышленных условиях

Ограничения применения

• Не предназначены для работы при постоянной нагрузке выше 0,015 кВА - превышение может вызвать нагрев и погрешность измерений
• Не применяются в цепях переменного тока с частотой ниже 45 Гц или выше 65 Гц - выходят за пределы нормированной рабочей полосы
• Запрещено использовать при открытой вторичной цепи - создаёт риск возникновения высокого напряжения и поражения
• Не подходит для установки на провода с внешним диаметром больше 45 мм - требует точного подбора по габаритам жилы

Примеры использования

• Установка на вводе в административное здание для подключения счетчика учёта
• Интеграция в автоматизированные системы управления насосными станциями
• Контроль тока на конвейерах и компрессорах в пищевой промышленности
• Модернизация старых щитов с заменой механических счётчиков на цифровые

Практические советы

• Перед установкой проверьте диаметр провода - он должен свободно проходить через окно 45 мм, но не иметь люфта
• Обязательно используйте перемычку на вторичных клеммах при отключении приборов - так вы предотвращаете опасное напряжение
• При использовании нескольких трансформаторов в одной фазе соблюдайте полярность - помечены точки “*” на корпусе
• Для длительной работы в условиях высокой влажности проверяйте герметичность клеммной коробки
• Трансформатор ТТК-60-800/5А-15ВА-0,5S-УХЛ3 от КЭАЗ не требует регулярного обслуживания, но периодически осматривайте его на предмет трещин, следов перегрева и коррозии
