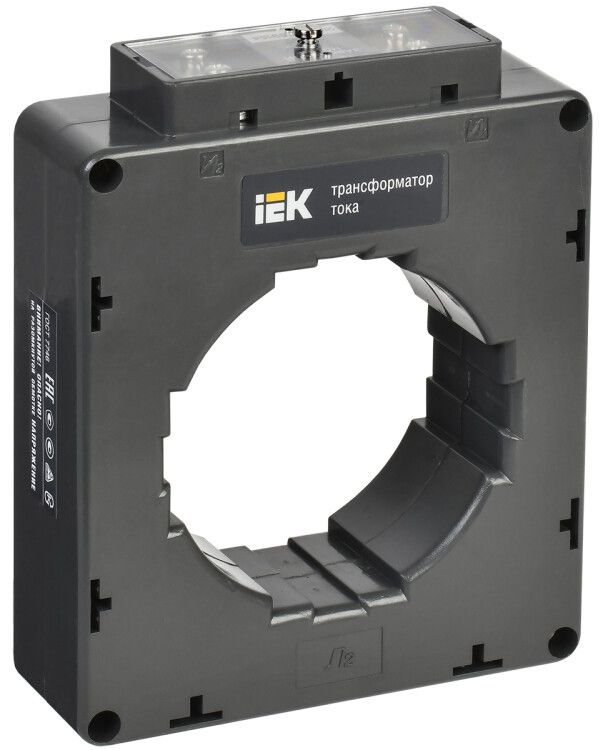

Трансформатор тока ТТИ-85 800/5А 15ВА без шины класс точности 0.5 - ITT50-2-15-0800 IEK

Трансформатор тока ТТИ-85 800/5А 15ВА класс точности 0,5 от бренда IEK предназначен для преобразования больших токов до 800 А в безопасный сигнал 5 А, который используется в системах учёта электроэнергии, защиты и автоматизации. Артикул itt50-2-15-0800 соответствует модели с катушечным исполнением и монтажом через окно.

Назначение и область применения

Трансформатор тока ТТИ-85 800/5А 15ВА класс точности 0,5 применяется в цепях коммерческого и технического учёта электроэнергии. Он обеспечивает передачу сигнала тока на счётчики, устройства защиты, реле и другие измерительные приборы. Подходит для установки в распределительных щитах, на шинах и в оборудовании среднего напряжения - например, в промышленных объектах, на подстанциях, в системах автоматического управления.

Технические характеристики

• Номинальный первичный ток: 800 А - максимальный ток, который можно измерить без перегрузки;
• Номинальный вторичный ток: 5 А - выходной ток, совместимый с большинством измерительных приборов;
• Номинальная вторичная полная мощность: 15 ВА - нагрузка, которую трансформатор способен питать без потери точности;
• Класс точности: 0,5 - погрешность измерения не более +-0,5 % в рабочем диапазоне, что соответствует требованиям для коммерческого учёта;
• Рабочее напряжение: 660 В - допустимое напряжение изоляции, позволяет использовать в сетях до этой величины;
• Тип исполнения: катушечный - проводник проходит через центральное окно, не требует разрывов в цепи;
• Подключение вторичной обмотки: винтовые зажимы - надёжное и удобное для многократного обслуживания;
• Степень защиты: IP20 - предохраняет от прикосновения к токоведущим частям, но не защищает от воды и пыли; подходит только для внутренней установки;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C и влажности до 95 %, рассчитан на умеренные и холодные регионы России;
• Срок службы: 25 лет - гарантирует долгую работу при соблюдении условий эксплуатации;
• Сертифицирован: да - имеет свидетельство об утверждении типа средства измерений (№28139-12) и внесен в госреестр.

Совместимость и монтаж

Трансформатор тока ТТИ-85 800/5А 15ВА класс точности 0,5 монтируется на монтажную плату или жёстко закрепляется рядом с шиной. Конструкция с окном позволяет одеть его на уже установленный проводник без его демонтажа - это экономит время при модернизации. Для правильной работы необходимо:

• Обеспечить плотное прилегание к шине или кабелю с диаметром, подходящим под окно (не указано, но типовое - до 30–40 мм);
• Не замыкать вторичную обмотку во время монтажа - это повредит оборудование;
• Закоротить выводы после отключения нагрузки перед снятием с цепи;
• Использовать только кабели сечением, обеспечивающим суммарную нагрузку ≤15 ВА (например, 1,5–2,5 мм2).

Безопасность и стандарты

Трансформатор тока ТТИ-85 800/5А 15ВА класс точности 0,5 соответствует ГОСТ 7746 и техническим условиям ТУ 3414-001-18461115-2006. Защита от прикосновения реализована конструкцией корпуса - доступ к токоведущим элементам невозможен при нормальной сборке. Сертификаты подтверждают соответствие требованиям Росстандарта для использования в системах коммерческого учёта.

Преимущества

• Высокая точность (класс 0,5) - необходима для законного учёта электроэнергии;
• Катушечная форма - легко устанавливается на существующих шинах без разрезания цепи;
• Винтовое подключение - прочное, ремонтопригодное, не требует специнструментов;
• Долгий срок службы - снижает затраты на замену оборудования;
• Произведён в соответствии с российскими стандартами - совместим с местными системами контроля и учёта.

Ограничения применения

• Не внешних установок - степень защиты IP20 исключает использование на улице или в сырых помещениях;
• Не поддерживает ток выше 800 А - превышение вызывает перегрев и потерю точности;
• Вторичная нагрузка не должна превышать 15 ВА - подключение нескольких приборов требует проверки суммарной мощности;
• Требуется строгое соблюдение полярности при подключении вторичной обмотки - неверная схема искажает показания;
• Не рекомендован для импульсных или несинусоидальных токов - возможны погрешности в условиях гармоник.

Примеры использования

• Установка на главной входной шине в промышленном щите для подключения счетчиков активной и реактивной энергии;
• Интеграция в системы автоматической защиты двигателя - передача сигнала тока на реле перегрузки;
• Монтаж в распределительных пунктах для контроля нагрузки на конвейерах, насосных станциях, компрессорах;
• Замена старых трансформаторов в рамках модернизации систем учёта с сохранением имеющейся проводки.

Практические советы

• Перед установкой проверьте, чтобы проводник был полностью помещён внутри окна - даже небольшое смещение влияет на точность;
• Используйте термоусадочные трубки или изолирующие колпачки на вторичных выводах - особенно важно при работе в пыльных средах;
• При подключении нескольких приборов (счетчик+реле+индикатор) сложите их полные мощности - они должны быть ≤15 ВА;
• Проверяйте целостность вторичной цепи мультиметром - обрыв приводит к опасному повышению напряжения на обмотках;
• При использовании в системах с высокими помехами - экранируйте вторичные кабели и используйте заземление корпуса согласно проекту.
