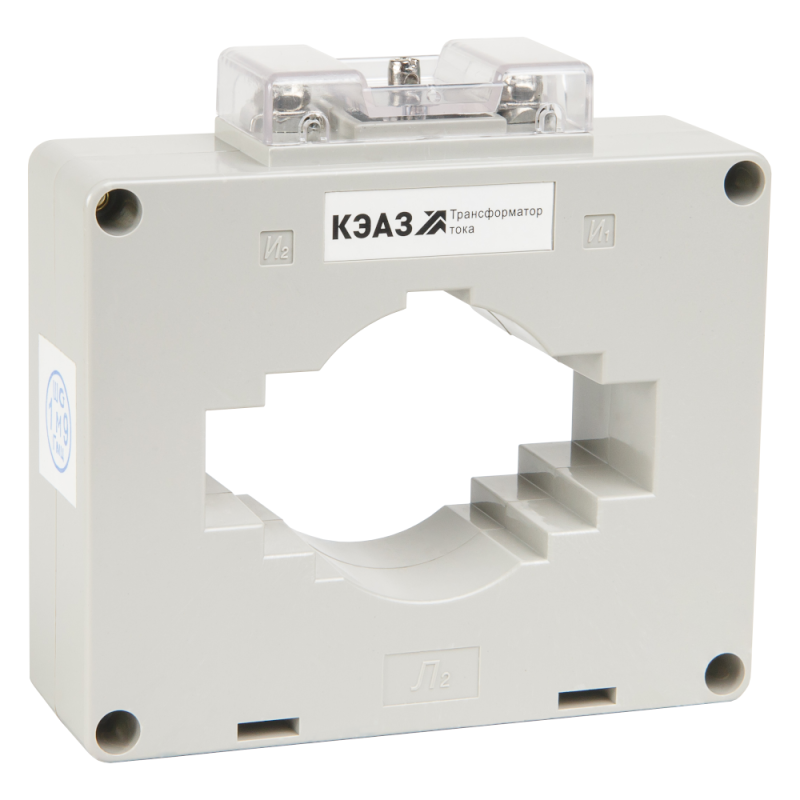

Измерительный трансформатор тока ТТК-85-1500/5А-15ВА-0,5S-УХЛ3-КЭАЗ - 318652

Трансформатор тока ТТК-85-1500/5А-15ВА-0,5S-УХЛ3 - измерительный прибор для точного учета тока в силовых цепях до 1500 А. Применяется в системах защиты, автоматизации и коммерческого учёта энергии. Произведён КЭАЗ, серия ТТК.

Назначение и область применения

Трансформатор тока ТТК-85-1500/5А-0,5S-УХЛ3 предназначен для преобразования больших значений тока (до 1500 А) в безопасную величину 5 А, подходящую для подключения счётчиков, реле защиты и измерительных приборов. Подходит для установки в распределительных устройствах, на вводах, в ячейках КРУ и на шинах высокой мощности. Часто используется в промышленных объектах: на заводах, в насосных станциях, на трансформаторных подстанциях.

Технические характеристики

• Номинальный первичный ток: 1500 А - максимальный рабочий ток, который можно измерять без повреждения прибора;
• Номинальный вторичный ток: 5 А - стандартный выходной сигнал для подключения измерительных устройств;
• Класс точности: 0.5S - обеспечивает погрешность не более +-0,5% в широком диапазоне токов, включая малые нагрузки (от 1% от номинала);
• Диаметр отверстия: 52 мм - позволяет протянуть через него одножильный или многожильный проводник соответствующего сечения;
• Монтажное исполнение: с окном - устанавливается на шину без её разрыва; подходит для модульных решений;
• Вторичное подключение: винтовое - надёжное и проверенное соединение с кабелями до 4 мм2;
• Фактор ограничения перенапряжения FS 10 - защищает от пробоя при аварийных перегрузках, снижает риск повреждения подключённых приборов;
• Степень защиты от прикосновения: да - корпус предотвращает случайный контакт с токоведущими частями;
• Номинальная вторичная полная мощность: 0 В·А - указывает, что прибор рассчитан на минимальную нагрузку, рекомендовано использовать с нагрузкой не менее 1–2 В·А для сохранения класса точности 0.5S;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности и запылённости;
• Тип: однофазный - применяется в сетях переменного тока 50 Гц.

Совместимость и монтаж

ТТК-85-1500/5А-0,5S-УХЛ3 совместим с любыми измерительными приборами, рассчитанными на входной ток 5 А: электронные счётчики, реле тока, анализаторы качества электроэнергии. Монтаж выполняется путём размещения токоведущей шины внутри окна трансформатора. Никаких разрывов цепи не требуется. Вторичные выводы подключаются винтами M4-M5. Обязательно соблюдать полярность: пометка “K” - на выходе, “L1” - на входе. После монтажа вторичная цепь должна быть замкнута - размыкание во время работы вызовет опасное напряжение!

Безопасность и стандарты

Трансформатор тока ТТК-85-1500/5А-0,5S-УХЛ3 соответствует требованиям ГОСТ 7746 и IEC 61869. Имеет внутреннюю защиту от перенапряжений (FS 10), исключающую пробой изоляции при кратковременных скачках тока. Конструкция исключает доступ к токоведущим элементам при установленном корпусе. Для безопасности при обслуживании всегда отключайте питание перед работой с вторичной цепью.

Преимущества

• Высокая точность даже при малых токах благодаря классу 0.5S - идеально для коммерческого учёта;
• Установка без разрыва шины экономит время и снижает риски при ремонте;
• Надёжное винтовое подключение минимизирует нагрев и потери контакта;
• Климатическое исполнение УХЛ3 позволяет применять в суровых условиях - холодные склады, открытые щитовые, промзоны;
• Производитель КЭАЗ - известный российский бренд с долгой историей в области измерительной аппаратуры.

Ограничения применения

• Не предназначена для постоянной работы при токе выше 1500 А - возможен перегрев и потеря точности;
• Номинальная мощность 0 В·А требует обязательного подключения нагрузки не менее 1–2 В·А; при холостом ходе вторичной обмотки возникает опасное напряжение;
• Не подходит для трёхфазных систем без трёх отдельных экземпляров - каждый фазный ток требует своего трансформатора;
• Запрещено использовать в цепях постоянного тока - работает только на переменном токе 50 Гц;
• Не следует устанавливать рядом с источниками сильных магнитных полей - возможно влияние на точность.

Примеры использования

• Подключение к электросчётчику в главном вводе промышленного предприятия;
• Измерение тока в цепи питания крупного двигателя 1000 кВт;
• Контроль нагрузки на шине 10 кВ в комплектной трансформаторной подстанции;
• Автоматизация системы защиты от перегрузки в цепи конвейера;
• Учёт потребления в системе теплоснабжения с большими насосами.

Практические советы

• Перед установкой проверьте диаметр шины - он должен быть меньше 52 мм, чтобы свободно проходить через окно;
• Выбирайте нагрузку на вторичной стороне: оптимально 1–5 В·А. Слишком слабая нагрузка (менее 1 В·А) снижает точность класса 0.5S;
• Никогда не оставляйте вторичную обмотку разомкнутой - обязательно закоротите её или подключите прибор перед включением питания;
• При использовании нескольких ТТК-85-1500/5А-0,5S-УХЛ3 в одной системе - используйте одинаковые модели для согласованности показаний;
• Проверяйте целостность изоляции и состояние винтовых зажимов ежегодно - особенно в условиях влажности и запылённости.
