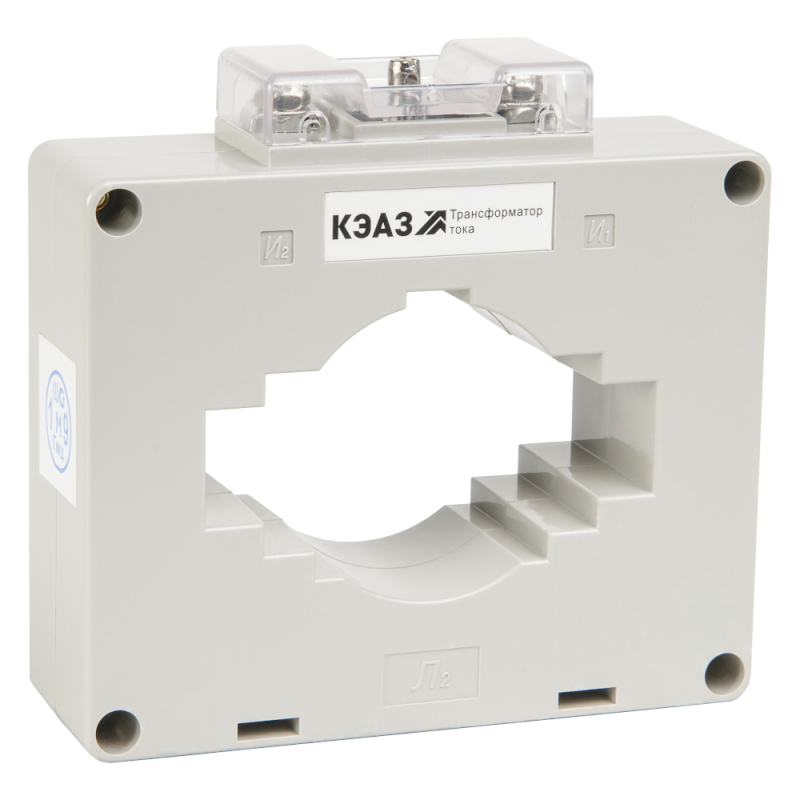

Измерительный трансформатор тока ТТК-85-800/5А-15ВА-0,5S-УХЛ3-КЭАЗ - 318629

Трансформатор тока ТТК-85-800/5А-15ВА-0,5S-УХЛ3 - измерительный прибор для точного учета тока в цепях до 800 А, предназначенный для подключения счетчиков и устройств защиты. Выполнен в компактном корпусе с проходным окном, что упрощает установку на шины без разрыва цепи. Бренд КЭАЗ обеспечивает надежность, соответствующую требованиям промышленных объектов.

Назначение и область применения

Трансформатор тока ТТК-85-800/5А-15ВА-0,5S-УХЛ3 используется для преобразования больших значений тока (до 800 А) в безопасную величину 5 А, подходящую для подключения измерительных приборов: счетчиков энергии, реле защиты, контрольно-измерительных систем. Применяется в распределительных устройствах высокой мощности - на подстанциях, в щитах промышленных предприятий, на насосных станциях, в системах автоматизации технологических линий.

Технические характеристики

• Номинальный первичный ток: 800 А - максимальный рабочий ток, который можно измерять без повреждения прибора;
• Номинальный вторичный ток: 5 А - стандартный выходной сигнал для большинства измерительных устройств;
• Класс точности: 0.5S - гарантирует погрешность не более 0,5% в широком диапазоне нагрузок, включая малые токи (от 1% от номинала);
• Диаметр отверстия: 52 мм - позволяет протянуть через него одножильные или многожильные проводники сечением до 150–185 мм2;
• Монтажное исполнение: с окном - монтируется на шину без отключения питания;
• Вторичное подключение: винтовое - надежное соединение с кабелями до 4 мм2;
• Фактор ограничения перенапряжения FS 10 - защищает от пробоя при аварийных перегрузках; допускает кратковременные скачки напряжения до 10× от нормального значения;
• Номинальная вторичная мощность: 0 В·А - указывает, что прибор рассчитан на минимальную нагрузку, фактическая мощность - 15 ВА (0,015 кВА), указанная в описании производителя;
• Степень защиты от прикосновения: да - корпус предотвращает случайный контакт с токоведущими частями;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности и запыленности.

Совместимость и монтаж

Трансформатор тока ТТК-85-800/5А-15ВА-0,5S-УХЛ3 совместим с любыми измерительными приборами, требующими входной ток 5 А. Подключается к счетчикам, реле, анализаторам качества электроэнергии. Монтаж выполняется путем помещения шины или кабеля через центральное отверстие диаметром 52 мм. Никаких разрывов цепи не требуется. Винтовые зажимы на выводах позволяют закрепить медные жилы сечением до 4 мм2. Для правильной работы вторичная цепь должна быть замкнута - нельзя оставлять ее разомкнутой во время работы!

Безопасность и стандарты

Трансформатор тока ТТК-85-800/5А-15ВА-0,5S-УХЛ3 соответствует ГОСТ Р 58844-2019 и международному стандарту IEC 61869-2. Обеспечивает электробезопасность благодаря изолированному корпусу и классу защиты от прикосновения. Фактор FS 10 снижает риск повреждения оборудования при возникновении перенапряжений. Работает в соответствии с требованиями к измерительным трансформаторам для коммерческого учета электроэнергии.

Преимущества

• Высокая точность класса 0.5S - идеален для коммерческого учета, где важна каждая сотая доли процента;
• Проходное исполнение - экономит время на монтаже, не требует отключения сети;
• Работает в суровых условиях - выдерживает холод, влагу и пыль, подходит для уличных и промышленных объектов;
• Надежное винтовое подключение - минимизирует риск потери контакта при вибрациях;
• Поддержка малых токов - сохраняет точность даже при нагрузке ниже 10% от 800 А.

Ограничения применения

• Не предназначен для защиты от сверхтоков - не заменяет токоограничивающие устройства;
• Запрещено работать с разомкнутой вторичной цепью - это вызовет опасное перенапряжение и повредит изоляцию;
• Номинальная мощность 15 ВА ограничивает количество подключаемых приборов - суммарная нагрузка не должна превышать этот показатель;
• Не рекомендован для постоянной работы при токах выше 800 А - возможен перегрев и потеря точности;
• Не подходит для трехфазных систем без использования трёх экземпляров - каждый прибор измеряет ток одной фазы.

Примеры использования

• Установка на главной вводной шине промышленного цеха для подключения счетчика учёта потребления;
• Интеграция в систему автоматического управления насосной станцией для контроля тока двигателя;
• Монтаж в распределительном щите на объекте ЖКХ для передачи данных в систему АСКУЭ;
• Использование в качестве элемента системы дифференциальной защиты на трансформаторной подстанции.

Практические советы

• Перед монтажом проверьте, чтобы шина или кабель имели внешний диаметр меньше 52 мм - иначе не пройдет через окно;
• Обязательно замкните вторичную цепь до включения основного тока - используйте перемычку или тестовый блок;
• Выбирайте кабели для вторичной цепи сечением 1,5–2,5 мм2 - оптимально для длины до 50 метров;
• При использовании нескольких трансформаторов в одной системе соблюдайте одинаковое направление намотки - все должны быть установлены в одном направлении полярности;
• Проверяйте целостность изоляции и состояние винтовых зажимов ежегодно - особенно в условиях вибраций и перепадов температур.
