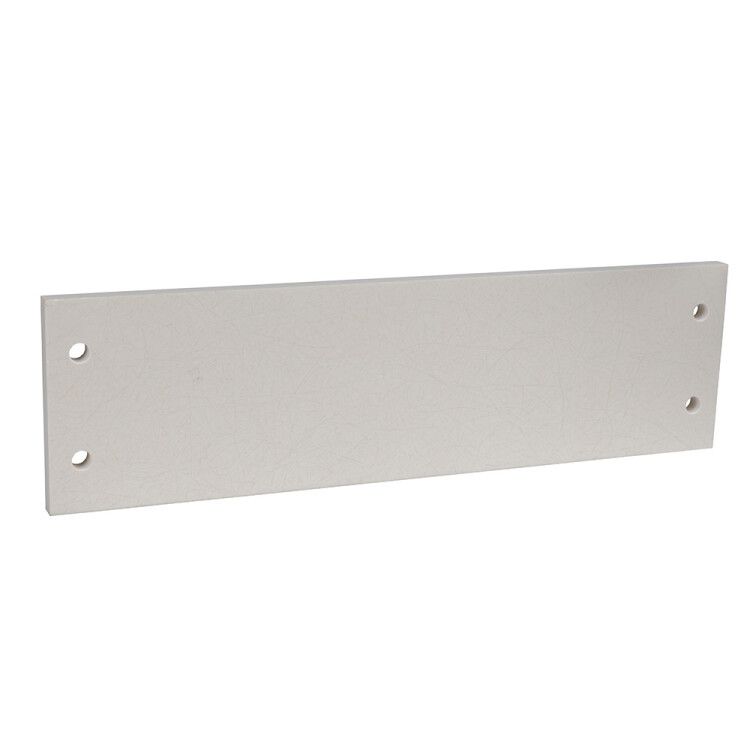

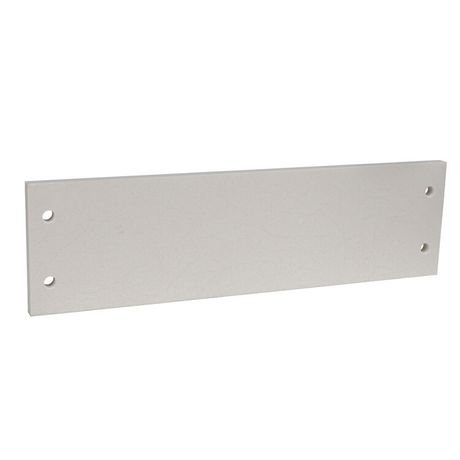

Изолятор опорный перфорированный, 600мм, 1шт | 307602 КЭАЗ

Изолятор опорный перфорированный 600мм от КЭАЗ - элемент крепления для жесткой фиксации шин или проводов на металлических конструкциях, обеспечивает электрическую изоляцию и механическую устойчивость в распределительных устройствах. Применяется в составе комплектных устройств серии OptiBox M, артикул 307602.

Назначение и область применения

Изолятор опорный перфорированный 600мм используется для крепления токоведущих частей - медных или алюминиевых шин, кабельных выводов - к металлическому корпусу или раме распределительного устройства. Перфорация позволяет закрепить его болтом через отверстие, сохраняя надежную изоляцию между токоведущим элементом и заземленной конструкцией. Подходит для сборки НКУ (нормируемых коммутационных устройств), щитов управления, силовых панелей и других систем, где требуется жесткая фиксация с электрической изоляцией.

Технические характеристики

• Тип изделия: изолятор опорный перфорированный
• Метрический размер резьбы: М8 - для установки крепежа (болта/шпильки)
• Габариты: ширина 22 мм, высота 38 мм, глубина 37 мм
• Производитель: КЭАЗ (Курский электроаппаратный завод)
• Серия совместимости: OptiBox M
• Артикул: 307602

Совместимость и монтаж

Изолятор опорный перфорированный 600мм предназначен для использования в рамках системы OptiBox M. Он совместим со всеми стандартными крепежными элементами этой серии - рейками, пластинами и кронштейнами. Для монтажа необходимо просверлить отверстие в основании конструкции диаметром не менее 9 мм (для прохода болта М8 с гайкой). Установка выполняется вручную: болт продевается через перфорацию, фиксируется гайкой. Не требует специального инструмента. Глубина корпуса (37 мм) обеспечивает достаточный воздушный зазор даже при плотном расположении шин.

Преимущества

• Перфорированная конструкция упрощает монтаж и позволяет регулировать положение крепления
• Высокая механическая прочность материала выдерживает нагрузки от тяжелых шин и вибраций
• Стандартные размеры обеспечивают взаимозаменяемость с другими изделиями серии OptiBox M
• Решение от КЭАЗ - проверенная технология для промышленных распределительных устройств

Ограничения применения

Не предназначена для работы в условиях постоянного воздействия открытого пламени, химически активных сред или повышенной влажности без дополнительной защиты. Не рекомендуется использовать вне температурного диапазона, указанного в документации на оборудование, в которое он установлен. Размер резьбы М8 ограничен - нельзя заменить более крупным крепежом без изменения конструкции.

Примеры использования

• Фиксация медных шин в силовых ячейках НКУ
• Подвеска кабельных выводов в распределительных щитах
• Крепление шин в цепях постоянного тока (например, в зарядных станциях)
• Сборка модульных панелей в сериях OptiBox M

Практические советы

• При выборе количества изоляторов учитывайте шаг между точками крепления - рекомендовано не более 1–1,5 метра для длинных шин
• Используйте шайбы под головку болта и гайку для равномерного распределения нагрузки
• Проверьте соответствие диаметра отверстия в монтажной поверхности и внешнего диаметра изолятора - 22 мм по ширине требуют минимум 25 мм свободного места вокруг
• Артикул 307602 можно заказывать партиями - одинаковые экземпляры снижают риск ошибок при сборке
