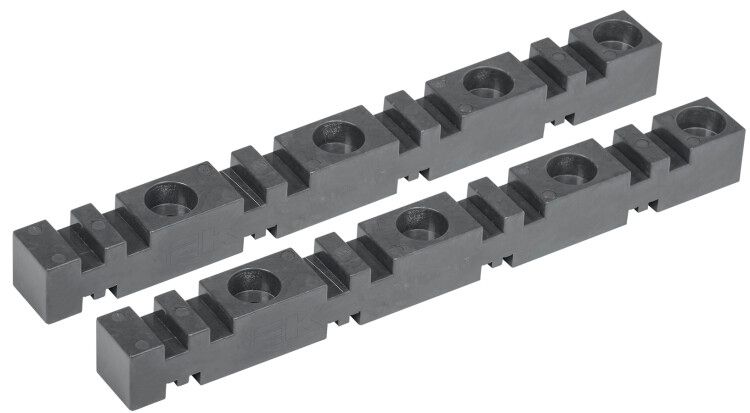

Изолятор шинный плоский ИШП 4P для шин 5 и 10 мм 303 IEK | YIS40-4-303

Изолятор шинный плоский ИШП 4P для шин 5 и 10 мм 303 мм от IEK предназначен для надёжной фиксации и электрической изоляции силовых шин в распределительных щитах. Этот изолятор обеспечивает безопасную организацию четырёхполюсной шинной сборки с шагом 6 мм между проводниками, что делает его универсальным решением для сборки НКУ и других силовых систем.

Назначение и область применения

Изолятор шинный плоский ИШП 4P для шин 5 и 10 мм 303 мм используется для крепления и изоляции медных или алюминиевых силовых шин в электрических распределительных устройствах. Подходит для сборки шинных систем в щитах НКУ, распределительных пунктах, ячейках КРУ и аналогичном оборудовании. Применяется там, где требуется раздельная изоляция четырёх фаз или трёх фаз + PE/N.

Технические характеристики

• Тип изделия: изолятор шинный плоский
• Количество полюсов: 4
• Максимальный расчетный ток: 4000 А
• Расстояние между шинами: 6 мм
• Поддерживаемая толщина шины: 5 мм и 10 мм
• Общая длина: 303 мм
• Материал корпуса: композитный материал (высокоизносостойкий, устойчивый к УФ и химическим воздействиям)

Совместимость и монтаж

Изолятор шинный плоский ИШП 4P для шин 5 и 10 мм 303 мм совместим со стандартными шинами прямоугольного сечения толщиной 5 или 10 мм. Для монтажа используются болты M8 или M10 (не входят в комплект). Шины фиксируются через отверстия на основании изолятора - необходимо соблюдать равномерное усилие затяжки, чтобы избежать деформации композита. Расстояние между шинами 6 мм соответствует требованиям к минимальному воздушному зазору для тока до 4000 А.

Безопасность и стандарты

Изолятор соответствует требованиям ГОСТ Р МЭК 61439-1 и ГОСТ Р 50030.2, применяемым к низковoltage распределительным устройствам. Композитный материал обеспечивает высокую электроизоляцию даже при повышенной влажности и перепадах температур. Не содержит галогенов и не поддерживает горение.

Преимущества

• Чёткая четырёхполюсная конструкция снижает риск путаницы при сборке многожильных систем
• Стандартное расстояние 6 мм между шинами позволяет использовать одинаковые крепёжные элементы во всей сборке
• Высокая механическая прочность композита выдерживает нагрузки при монтаже и эксплуатации
• Не требует обслуживания - долговечен при нормальных условиях работы

Ограничения применения

• Не предназначена для использования вне помещений без защиты от прямых осадков и УФ-лучей
• Не рекомендован для шин толще 10 мм - возможна потеря герметичности контакта и перегрев
• Не следует использовать в средах с постоянным воздействием растворителей, масел или агрессивных химикатов
• Запрещено применять вместо изоляторов с более высокими классами напряжения - максимальный рабочий ток ограничен 4000 А

Примеры использования

• Сборка главной шинной системы в распределительном щите 400/230 В
• Разводка фазных и нулевых шин в щите автоматического включения резерва (АВР)
• Крепление шин в модульных камерах КРУ для объектов ЖКХ, промышленности и энергообъектов
• Установка ответвлений от центральной шины в щитах управления насосными станциями

Практические советы

• Перед монтажом проверьте соответствие толщины шины - 5 мм и 10 мм должны плотно входить в пазы, без люфтов
• При использовании нескольких изоляторов шинного блока ИШП 4P для шин 5 и 10 мм 303 мм выстраивайте их в одну линию с точностью +-1 мм - это предотвращает перекос шин
• Не используйте металлические шайбы между изолятором и шиной - они нарушают изоляционные свойства
• Для удобства сборки можно заранее отметить места крепления шин на корпусе щита, ориентируясь на длину 303 мм
• Изолятор IEK yis40-4-303 совместим с другими изделиями серии ИШП - замена одного элемента не требует переделки всей сборки
