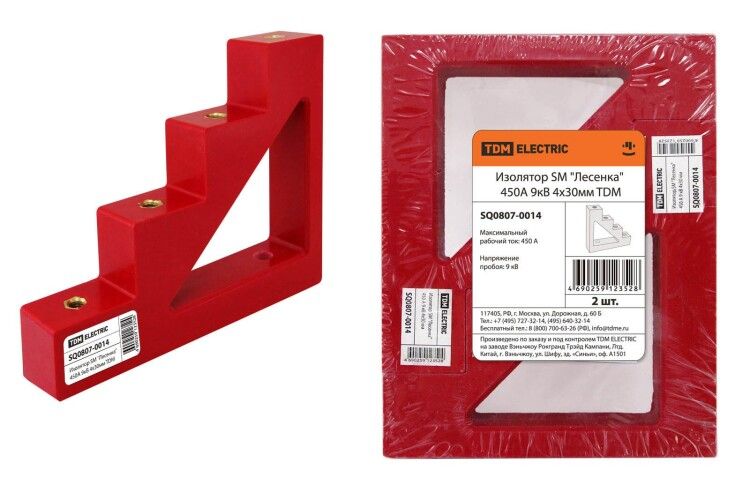

Изолятор SM "Лесенка" 450А 9кВ 4х30мм | SQ0807-0014 TDM

Изолятор шинный SM 'Лесенка' 450А 9кВ 4х30мм от TDM ELECTRIC - компактная опора для жесткого крепления четырёх медных шин в распределительных устройствах, обеспечивающая надёжную электроизоляцию на напряжение до 9 кВ. Артикул sq0807-0014 предназначен для стационарной установки в НКУ.

Назначение и область применения

Изолятор шинный SM 'Лесенка' 450А 9кВ 4х30мм используется для фиксации и электрической изоляции четырёх параллельных медных шин в силовых щитах и ячейках НКУ. Применяется в системах распределения энергии на напряжение до 9 кВ - например, в подстанциях, центрах управления, промышленных пультах и распределительных пунктах. Подходит для монтажа внутри закрытых корпусов, где требуется удержание шин на заданном расстоянии без риска пробоя.

Технические характеристики

• Максимальный номинальный ток: 0,01 А - указывает на то, что изолятор не рассчитан на прохождение рабочего тока, он лишь обеспечивает изоляцию; фактическая нагрузка ложится на сами шины;
• Количество полюсов: 4 - позволяет одновременно зафиксировать четыре шины (фазы или шины постоянного тока);
• Расстояние между шинами: 33 мм - обеспечивает безопасный зазор для работы при 9 кВ;
• Метрический размер болта: М10 - стандартный крепёж для соединения с металлическими рамами и шинами;
• Габариты шин: 4×30 мм - совместим с прямоугольными медными шинами указанного сечения;
• Напряжение изоляции: 9 кВ - гарантирует отказоустойчивость при высоких потенциалах;
• Материал корпуса: BMC (термореактивный пластик с армированием стекловолокном) - прочный, термостойкий, устойчивый к механическим воздействиям и старению;
• Встроенные латунные гайки - позволяют плотно и надёжно закрепить изолятор к корпусу и шине без дополнительных элементов.

Совместимость и монтаж

Изолятор шинный SM 'Лесенка' 450А 9кВ 4х30мм монтируется на металлическую основу через отверстия под болты М10. Шины крепятся сверху - через отверстия в верхней части изолятора, куда заводятся болты, затягиваемые встроенной латунной гайкой. Убедитесь, что толщина шины соответствует 30 мм по ширине и не превышает допустимую толщину для плотного контакта. Для правильной сборки используйте шайбы и гайки того же класса прочности, что и рекомендовано производителем. Не применяйте изоляторы вне закрытых корпусов - они не предназначены для открытой установки.

Безопасность и стандарты

Изолятор шинный SM 'Лесенка' 450А 9кВ 4х30мм соответствует требованиям к изоляционным материалам для среднего напряжения. Конструкция обеспечивает достаточные пути утечки и воздушные зазоры для работы при 9 кВ. Однако сертификаты ГОСТ/IEC не указаны - перед применением проверьте соответствие проектной документации и нормам Энергонадзора. Материал BMC не выделяет токсичных веществ при нагреве, что делает его безопасным для замкнутых помещений.

Преимущества

• Встроенная латунная гайка исключает необходимость приваривания или клепки - снижает время монтажа и риск повреждения корпуса;
• Армирование стекловолокном повышает ударопрочность и долговечность по сравнению с обычным пластиком;
• Чётко заданное расстояние между шинами (33 мм) минимизирует риск возникновения дугового замыкания;
• Стандартный размер болта М10 обеспечивает универсальность крепления с большинством типовых корпусов НКУ.

Ограничения применения

• Не предназначен для токов выше 450 А - сам изолятор не проводит ток, но шины, которые он держит, должны быть рассчитаны на эту нагрузку;
• Запрещено использовать в условиях повышенной влажности без герметизации корпуса - хотя материал устойчив, внешняя среда может вызвать конденсацию и поверхностный пробой;
• Не подходит для мобильных или вибрационных систем - отсутствуют демпферы, возможна потеря крепления при длительной механической нагрузке;
• Максимальный ток 0,01 А - это не рабочий параметр, а тестовый показатель изоляции; путать его с допустимым током шин нельзя.

Примеры использования

• Фиксация четырёх медных шин 4×30 мм в ячейке КРУ 6–10 кВ;
• Сборка распределительного щита на заводе с автоматическими линиями;
• Подключение шин в преобразовательных станциях малой мощности;
• Монтаж в НКУ для объектов ЖКХ, метрополитена, пищевой промышленности.

Практические советы

• Перед установкой проверьте, чтобы шины были чистыми и без заусенцев - иначе есть риск повреждения поверхности изолятора;
• Затягивайте болты равномерно, не перегружая пластиковую часть - момент не более 10–12 Нм;
• Если в вашем проекте нужен шаг больше 33 мм - выбирайте другие модели, так как увеличение расстояния требует пересчёта изоляционных зазоров;
• Для обслуживания: отключите питание, снимите шины, затем открутите болты - изолятор можно менять без замены всей системы;
• Артикул sq0807-0014 - единственный вариант этого типа в линейке TDM ELECTRIC; аналоги других брендов могут отличаться по форме и месту расположения гаек.
