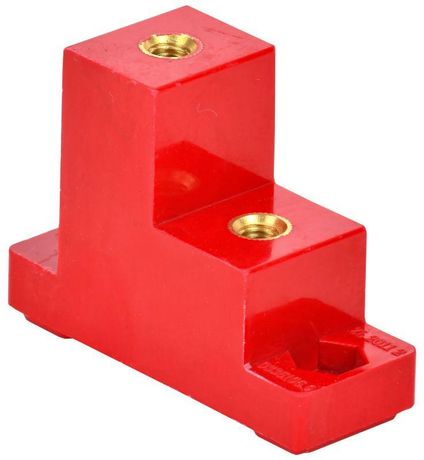

Изолятор ступенчатый ИС2-25 (М8) силовой | YIS11-2-25 IEK

Изолятор ступенчатый ИС2-25 (М8) силовой от бренда IEK предназначен для надёжной фиксации и электрической изоляции токоведущих шин в распределительных устройствах. Артикул yis11-2-25 обеспечивает устойчивую работу при высоких нагрузках и экстремальных температурах.

Назначение и область применения

Изолятор ступенчатый ИС2-25 (М8) силовой используется для жёсткого крепления медных или алюминиевых шин внутри электрических щитов, шинных мостов, ячеек КРУ и других комплектных устройств. Применяется в системах переменного и постоянного тока с частотой 50 Гц и напряжением до 660 В. Подходит для промышленных объектов, где требуется повышенная безопасность и долговечность - например, на заводах, в энергообъектах, на транспорте.

Технические характеристики

• Номинальный ток: 467 А - способен выдерживать длительную нагрузку без перегрева
• Напряжение: 660 В - максимальное рабочее напряжение, соответствует требованиям для средних и крупных распределительных систем
• Метрический размер болта: М8 - совместим с болтами диаметром 8 мм для крепления шин
• Расстояние между шинами: 25 мм - оптимальный зазор для предотвращения пробоя даже при перенапряжении
• Количество полюсов: 2 - позволяет изолировать две параллельные шины одновременно
• Диапазон рабочих температур: от -60 C до +80 C - работает в суровых условиях, включая холодильные камеры и нагретые помещения
• Цвет: красный - визуально отличает изолятор от других элементов, упрощает диагностику
• Срок службы: 30 лет - рассчитан на долгосрочную эксплуатацию без замены

Совместимость и монтаж

Изолятор ступенчатый ИС2-25 (М8) силовой монтируется на DIN-рейку или прямо на основание щита с помощью болтов М8. Шины крепятся сверху и снизу через отверстия в корпусе. Убедитесь, что посадочные поверхности шин чистые и плотно прилегают - это снижает риск нагрева в месте контакта. Для сборки используйте гайки и шайбы, соответствующие классу прочности 8.8. Не допускается использование изолятора с шинами большей толщины, чем предусмотрено конструкцией - это нарушит контакт и увеличит тепловое сопротивление.

Безопасность и стандарты

Корпус изолятора выполнен из негорючего, ударопрочного полимера с высоким объемным электрическим сопротивлением. Соответствует требованиям безопасности для электроустановок до 1000 В. Обеспечивает надёжную изоляцию между шинами, исключая возможность пробоя даже при колебаниях напряжения. Произведён в соответствии с технологическими нормами IEK для промышленного оборудования.

Преимущества

• Высокая механическая прочность - выдерживает вибрации и внешние нагрузки
• Устойчивость к перепадам температур - сохраняет форму и изоляционные свойства в экстремальных условиях
• Долгий срок службы - не требует обслуживания в течение 30 лет
• Яркий цвет - ускоряет визуальный осмотр и снижает вероятность ошибок при монтаже
• Фиксированное межшинное расстояние - обеспечивает равномерное распределение потенциала и минимизирует риск дугового замыкания

Ограничения применения

Не применяйте изолятор ступенчатый ИС2-25 (М8) силовой в средах с агрессивными химикатами, маслами или растворителями - материал не устойчив к органическим жидкостям. Не используйте для напряжений выше 660 В - возможен пробой изоляции. Нельзя применять в качестве опоры для тяжёлых кабелей или проводов - он рассчитан только на жёстко закреплённые шины. Также не рекомендуется использовать в условиях постоянного воздействия открытого пламени или прямого солнечного излучения вне помещений - хотя материал термостойкий, UV-защита не предусмотрена.

Примеры использования

• Крепление шин в распределительном щите цеха с мощностью более 100 кВт
• Шинный мост в КРУ подстанции 6(10)/0,4 кВ
• Система питания конвейера на пищевом производстве
• Аппараты управления в холодильных установках с низкими температурами
• Оборудование для зарядки электротранспорта с постоянным током

Практические советы

• Перед монтажом проверьте соответствие диаметра отверстий в шинах и болта М8 - не допускайте люфта
• Затягивайте болты моментом 1–1,5 Нм - переусиливать нельзя, чтобы не треснул корпус
• При сборке нескольких изоляторов в ряд соблюдайте одинаковое расстояние между всеми шинами - это важно для равномерного распределения тока
• Для систем с высокой вибрацией используйте антивибрационные шайбы под гайки
• При замене старого изолятора - всегда проверяйте наличие трещин, следов перегрева или обесцвечивания материала; повреждённый изолятор ИС2-25 (М8) силовой необходимо менять полностью, даже если видимый дефект мал
