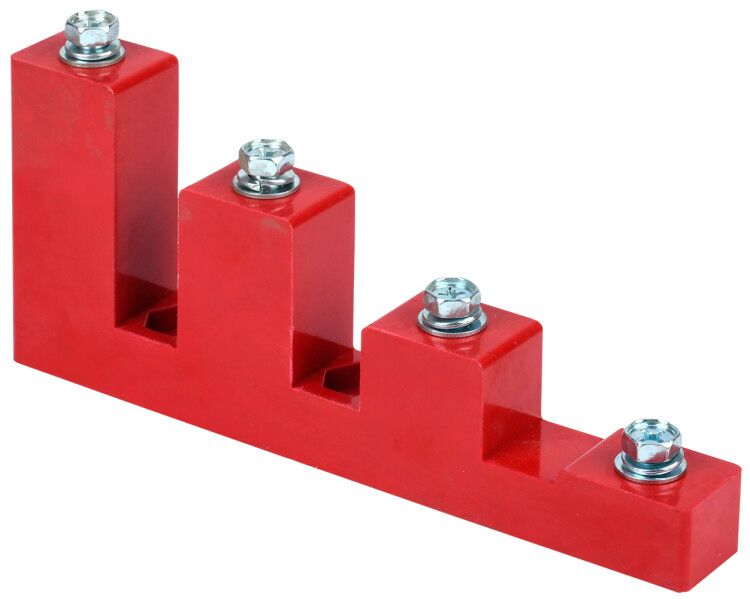

Изолятор ступенчатый ИСв4-40 (М10) силовой с болтом | YIS11-4-40-8-B IEK

Изолятор ступенчатый ИСв4-40 (М10) силовой с болтом от IEK предназначен для надёжной фиксации и электрической изоляции токоведущих шин в распределительных щитах. Артикул yis11-4-40-8-b обеспечивает устойчивую работу при токе до 900 А и напряжении до 660 В, что делает его подходящим решением для промышленных систем питания.

Назначение и область применения

Изолятор ступенчатый ИСв4-40 (М10) силовой с болтом используется для жёсткого крепления многополюсных медных или алюминиевых шин внутри электрических щитов, шинных мостов и распределительных устройств. Применяется в системах с переменным током частотой 50 Гц и напряжением до 660 В, а также в цепях постоянного тока. Подходит для установки в промышленном оборудовании: станках, пультах управления, ячейках КРУ, конвейерах и других устройствах, где требуется плотная компоновка проводников.

Технические характеристики

• Номинальный ток: 900 А
• Напряжение: 660 В
• Количество полюсов: 4
• Метрический размер болта: М10
• Расстояние между шинами: 63 мм
• Материал корпуса: негорючий полимер
• Цвет: красный
• Способ монтажа: на монтажную плату
• Срок службы: 30 лет

Совместимость и монтаж

Изолятор ступенчатый ИСв4-40 (М10) силовой с болтом монтируется на металлическую или пластиковую монтажную плиту с помощью болтов M10. Диаметр отверстия под болт соответствует стандартному размеру - подходит для гаек и шайб M10. Расстояние между шинами 63 мм позволяет использовать его совместно с шинами стандарта IEC 60439. Установка требует равномерного затягивания болтов - перетягивание может повредить материал корпуса. Для удобства сборки рекомендуется предварительно разметить места крепления.

Безопасность и стандарты

Корпус изолятора выполнен из негорючего полимера, обеспечивающего самозагасание пламени и соответствие требованиям безопасности по горючести. Электрическая прочность материала исключает пробои даже при максимальных нагрузках. Хотя явного указания на сертификаты в данных нет, изделие проектировалось с учётом норм для электроустановок до 1000 В, что соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-1.

Преимущества

• Высокая механическая прочность - выдерживает вибрацию и ударные нагрузки в промышленной среде
• Стабильная изоляция при длительной работе - срок службы 30 лет снижает потребность в заменах
• Чётко заданное межшинное расстояние 63 мм - упрощает проектирование и сборку шинных систем
• Красный цвет - визуально отличает фазные шины от нулевых и заземляющих, повышает безопасность обслуживания
• Одновременная фиксация четырёх шин - экономит место в щите и уменьшает количество крепёжных элементов

Ограничения применения

• Не предназначен для работы при напряжении выше 660 В - применение при более высоких значениях недопустимо
• Не рассчитан на внешнюю установку - отсутствует защита от осадков и прямого UV-воздействия
• Не подходит для мобильных или часто перемещаемых систем - жёсткая фиксация на монтажной плате исключает демонтаж без разборки
• Не используйте с шинами толще 10 мм - возможна потеря герметичности контакта

Примеры использования

• Фиксация фазных шин в распределительном щите промышленного станка
• Сборка шинного моста в ячейке КРУ с четырьмя полюсами
• Подключение автоматических выключателей через шины в щитах управления конвейерными линиями
• Замена старых изоляторов в модернизируемых щитах с сохранением шага 63 мм

Практические советы

• Перед монтажом проверьте, чтобы поверхность монтажной платы была ровной - искривление вызывает перекос шин
• Используйте шайбы и гайки из латуни или нержавеющей стали - они лучше противостоят коррозии
• При групповом монтаже нескольких изоляторов соблюдайте одинаковый момент затяжки болтов - это предотвращает деформацию корпуса
• Артикул yis11-4-40-8-b совместим со всеми шинами, имеющими стандартный шаг 63 мм - легко заменяет аналоги других брендов
• Для сложных схем с несколькими уровнями шин - комбинируйте этот изолятор с другими типами ИСв для вертикальной компоновки
