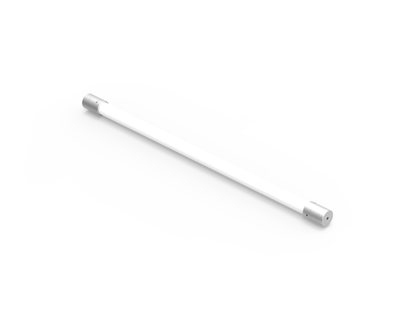

Изоляционная штанга 0.75м м8/м8 - NF0750 ДКС

Изоляционная штанга DKC (ДКС) артикула NF0750 - это комплектный элемент для безопасного монтажа молниеприёмных стержней и проводников с соблюдением требуемых изоляционных зазоров. Штанга выполнена из стеклопластика, обеспечивает механическую устойчивость и электроизоляцию на высоких напряжениях.

Назначение и область применения

Изоляционная штанга NF0750 применяется при установке систем молниезащиты, когда необходимо фиксировать токоотводы на расстоянии от металлических конструкций здания - то есть соблюдать разделительный интервал, предусмотренный ГОСТ Р 59789-2021 (МЭК 62305-3). Подходит для работы с вертикальными и горизонтальными участками молниеприёмных стержней и проводников. Применяется в промышленных объектах, жилых и общественных зданиях, где требуется надёжная изоляция между токоведущими частями и конструкцией.

Технические характеристики

• Длина: 750 мм (0,75 м)
• Наружный диаметр: 32 мм
• Диаметр проводника, который можно зафиксировать: 8–10 мм
• Материал корпуса: стеклопластик - высокопрочный, невосприимчивый к коррозии, с отличной диэлектрической прочностью
• Материал прокладки проводника: прочее (не указано подробнее; предположительно - эластичный неметаллический материал для защиты провода от повреждений)
• Тип изделия: комплект - содержит только штангу, без крепёжных элементов

Совместимость и монтаж

Штанга NF0750 не является самостоятельным креплением - она требует совмещения с другими компонентами системы молниезащиты DKC Jupiter. Для монтажа используются специализированные аксессуары:

• Монтажная плита NF0002 - для крепления к вертикальной поверхности (например, стене или опоре)
• Вкручиваемый держатель NF0001 - для фиксации пруткового токоотвода
• Адаптер NG6608 - для соединения со стержнями серий NL7100–NL7300

Установка выполняется путём вставки проводника в центральный канал штанги и последующего закрепления её с помощью одного из указанных креплений. Диаметр канала соответствует проводникам 8–10 мм - более толстые провода не подходят.

Преимущества

• Высокая диэлектрическая прочность стеклопластика исключает пробой даже при импульсных перенапряжениях
• Легкий вес и устойчивость к внешним воздействиям позволяют использовать штангу в условиях повышенной влажности, температурных колебаний и агрессивной среды
• Готовая совместимость с продуктами серии Jupiter (DKC) снижает риск ошибок при сборке системы молниезащиты
• Не требует периодического обслуживания - не ржавеет, не деформируется под нагрузкой

Ограничения применения

• Не предназначена для использования в качестве основного несущего элемента - выдерживает только осевые нагрузки от проводника, не рассчитана на боковые усилия
• Не подходит для проводников диаметром менее 8 мм или более 10 мм - возможна проскальзывание или недостаточная фиксация
• Требует обязательного использования совместимых крепёжных элементов (NF0001, NF0002, NG6608); без них штанга не может быть смонтирована
• Не рекомендовано применение в местах с постоянным механическим воздействием (вибрация, удары) - хотя стеклопластик прочен, длительные динамические нагрузки могут вызвать микротрещины

Примеры использования

• Фиксация медного токоотвода диаметром 9 мм на фасаде здания с отступом 40 мм от стены через монтажную плиту NF0002
• Подвеска стержня NL7200 на крыше с использованием адаптера NG6608 и штанги NF0750 для сохранения изоляционного зазора
• Разделение токоведущего проводника от металлической кровельной решётки с помощью вкручиваемого держателя NF0001

Практические советы

• Перед монтажом проверьте соответствие диаметра проводника (8–10 мм) - использование проводов другого размера нарушает требования безопасности
• При использовании с адаптером NG6608 убедитесь, что стержень имеет правильную резьбу - не все модели NL7100–NL7300 совместимы
• Не используйте штангу в качестве рычага или инструмента для перемещения оборудования - это может повредить внутреннюю структуру стеклопластика
• Храните изделие в сухом месте, избегайте длительного воздействия УФ-лучей - хоть стеклопластик устойчив, долгое прямое солнечное световое воздействие может снизить срок службы
• При замене старой штанги - всегда выбирайте ту же модель NF0750, чтобы сохранить геометрию и изоляционный зазор, заданный проектом
