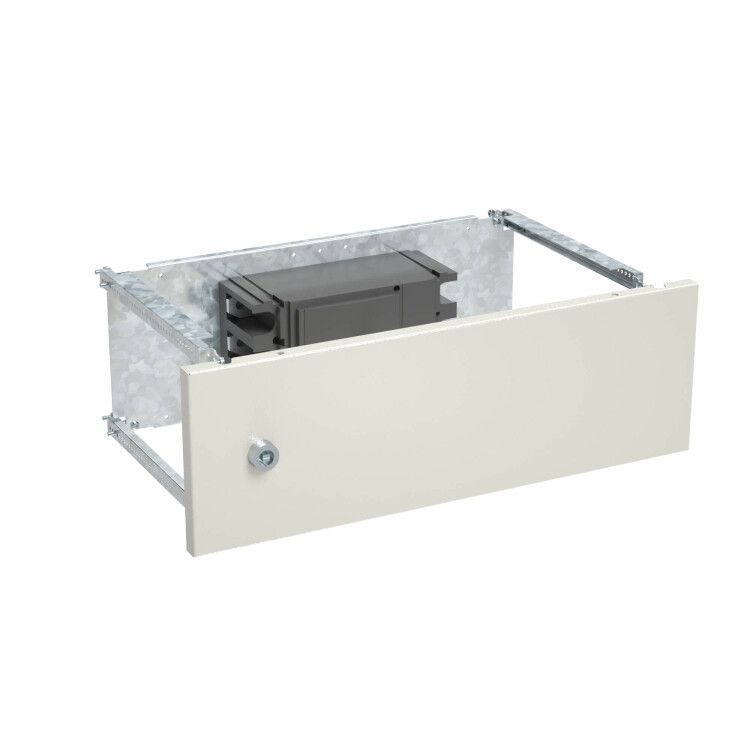

Комплект внешний горизонтальной установки 3п NSX630 (F,F-MO,P) Ш=600 В=200 | R5PKEB3H62116 DKC ДКС

Комплект внешней горизонтальной установки 3-полюсный NSX630 (F, F-MO, P) Ширина=600 мм Высота=200 мм от DKC предназначен для наружной фиксации автоматических выключателей Schneider Electric серии NSX630 в распределительных щитах. Этот комплект обеспечивает надежную механическую поддержку и доступ к устройству при монтаже в ограниченном пространстве.

Назначение и область применения

Комплект внешней горизонтальной установки 3-полюсный NSX630 (F, F-MO, P) Ширина=600 мм Высота=200 мм используется для крепления трёхполюсных автоматических выключателей Schneider Electric NSX630 в стационарном, стационарном с моторным приводом (F-MO) или втычном (P) исполнении. Подходит для установки в шкафы шириной 600 мм и высотой 200 мм. Применяется там, где требуется быстрый доступ к аппарату без вскрытия основного щита - например, на производственных линиях, в насосных станциях или на объектах с жесткими требованиями к безопасности.

Технические характеристики

• Тип комплекта: Крепежные детали / Набор
• Материал корпуса: Сталь окрашенная - устойчив к коррозии, подходит для помещений с повышенной влажностью
• Ширина установочного блока: 600 мм
• Высота установочного блока: 200 мм
• Поддерживаемые типы NSX630: F (стационарный), F-MO (со встроенным моторным приводом), P (втычной)
• Форма установки: Горизонтальная, внешняя

Совместимость и монтаж

Комплект совместим исключительно с автоматическими выключателями Schneider Electric NSX630 указанных модификаций. Установка выполняется путём фиксации комплекта к стенке шкафа с помощью болтов или заклепок. Обязательно проверьте соответствие габаритов: ширина 600 мм и высота 200 мм должны точно соответствовать внутреннему пространству шкафа. Монтаж требует предварительного демонтирования лицевой панели шкафа - комплект замещает её, обеспечивая доступ к контактам и рычагу управления.

Преимущества

• Упрощает обслуживание: позволяет проводить осмотр, переключение и замену NSX630 без отключения всего щита
• Защищает механизм от случайных воздействий: внешние дверцы предотвращают несанкционированный доступ
• Экономит место: горизонтальное расположение снижает нагрузку на вертикальное пространство внутри шкафа
• Изготовлен из прочной стали - выдерживает вибрацию и механические нагрузки на промышленных объектах

Ограничения применения

• Не предназначена для установки в условиях постоянного контакта с водой или агрессивными химикатами - материал не имеет специального покрытия против кислот и щелочей
• Не подходит для компактных шкафов меньше 600×200 мм - требует точного соблюдения габаритов
• Работает только с NSX630; несовместим с другими сериями (например, Compact NSX, Masterpact)
• Не содержит средств защиты от IP-воздействий - не является герметичным решением

Примеры использования

• Горизонтальный щит на конвейере с автоматическим выключателем NSX630F-MO - удобно контролировать запуск/остановку без открытия всей панели
• Щитовой модуль в цехе по переработке металла - комплект защищён от брызг масла, легко чистится
• Аппаратный пункт на насосной станции - быстрая замена втычного NSX630P при аварии

Практические советы

• Перед монтажом убедитесь, что выключатель NSX630 установлен в правильном исполнении (F/F-MO/P) - комплект не адаптируется под другие типы
• При использовании вибрационного оборудования дополнительно закрепите комплект антивибрационными прокладками
• Не используйте саморезы меньшего диаметра - рекомендованы M6 или выше для равномерного распределения нагрузки
• Обеспечьте зазор минимум 50 мм вокруг комплекта для теплоотвода - особенно важно при длительной работе NSX630 с током близким к максимальному
• При заказе учитывайте артикул r5pkeb3h62116 - он однозначно идентифицирует именно этот комплект от DKC
