Короб перфорированный RL75 15x30 серый QUADRO - 00672RL ДКС

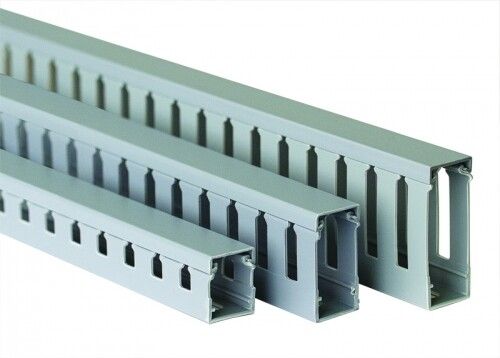

Короб перфорированный серый RL75 15х30 от DKC - это компактный элемент для упорядоченной прокладки кабелей внутри электрических шкафов. Материал ПВХ с самозатухающими свойствами и перфорированная конструкция делают его надёжным решением для автоматизации и распределительных устройств. Артикул 00672rl входит в серию Quadro.

Назначение и область применения

Короб перфорированный серый RL75 15х30 используется для фиксации и защиты кабелей внутри электрических шкафов, щитов управления и распределительных устройств. Подходит для прокладки силовых, сигнальных и управляющих проводов. Особенно эффективен там, где важны вентиляция, доступ к кабелям и компактность - например, в системах автоматизации, на конвейерах, в пультах управления промышленного оборудования.

Технические характеристики

• Габариты: 15×30 мм (ширина × высота), длина - 2 метра
• Материал: самозатухающий ПВХ (класс горючести ПВ-0)
• Толщина стенки: 1,2 мм
• Перфорация: шаг 12,5 мм, ширина выреза - 5 мм, ширина зуба - 7,5 мм
• Полезное сечение: 345 мм2 - позволяет разместить значительное количество кабелей без перегрузки
• Цвет: серый
• Рабочий температурный диапазон: от –40 C до +60 C
• Наличие крышки: да, съёмная, фиксируется без инструментов
• Тип крепления: через перфорацию на основании - можно закрепить болтами, хомутами или саморезами

Совместимость и монтаж

Короб перфорированный серый RL75 15х30 совместим со всеми элементами серии Quadro от DKC. Крепление осуществляется через отверстия в основании - достаточно просверлить отверстие под крепёж в месте установки и зафиксировать короб. Крышка легко открывается и закрывается, что упрощает обслуживание и замену кабелей. Для удобства сборки рекомендуется использовать кабельные стяжки или пластиковые зажимы, соответствующие размеру перфорации.

Безопасность и стандарты

Изделие изготовлено из самозатухающего ПВХ, который не поддерживает горение - соответствие классу ПВ-0 снижает риск распространения пламени в случае возгорания. Короб не содержит токсичных веществ при нагреве и соответствует требованиям безопасности для внутренней установки в электрооборудование. Применяется в соответствии с ГОСТ Р 50571 и IEC 61439.

Преимущества

• Высокая прочность при минимальном весе благодаря толщине стенки 1,2 мм
• Улучшенная теплоотдача за счёт перфорации - предотвращает перегрев кабелей
• Легкий доступ к проводам: крышка снимается без инструментов
• Стойкость к экстремальным температурам - работает даже в холодных цехах
• Совместимость с другими элементами серии Quadro - позволяет собирать модульные системы

Ограничения применения

Не предназначена для наружной установки - материал ПВХ не рассчитан на длительное воздействие УФ-излучения. Не следует применять в средах с постоянным контактом с маслом, растворителями или агрессивными химикатами. Нельзя использовать как несущую конструкцию - короб не воспринимает механические нагрузки сверх массы кабелей и крышки.

Примеры использования

• Организация кабельных трасс внутри шкафа ЧПУ станка
• Размещение сигналов датчиков в распределительном щите на пищевом производстве
• Прокладка проводов управления в системах вентиляции и кондиционирования
• Фиксация кабелей в автоматических линиях с частыми изменениями конфигурации

Практические советы

• При проектировании учтите полезное сечение 345 мм2 - не перегружайте короб более чем на 80%, чтобы обеспечить охлаждение
• Для крепления используйте болты M4–M6, подходящие по диаметру к перфорации с шагом 12,5 мм
• Если требуется удлинение - коробы можно соединять между собой без дополнительных переходников
• При монтаже в условиях низких температур (ниже –20 C) избегайте ударных нагрузок - материал становится менее эластичным
• Артикул 00672rl идеально сочетается с крышками и угловыми элементами серии Quadro - проверьте совместимость перед заказом
