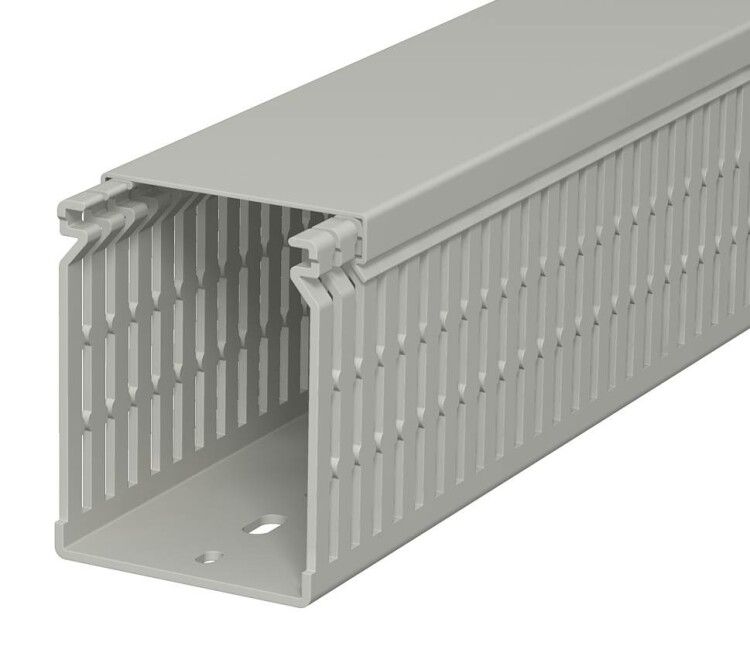

Распределительный кабельный канал LK4 N 80x60x2000 мм (ПВХ,серый) (LK4 80060) | 6178229 OBO Bettermann 80060

Кабельный канал распределительный 80x60x2000 мм (ПВХ, серый, RAL7030) от OBO BETTERMANN предназначен для организации и защиты внутренних электромонтажных трасс в помещениях. Артикул LK4 N 80060 обеспечивает надежную фиксацию кабелей за счет перфорированного основания и плотно прилегающей крышки.

Назначение и область применения

Распределительный кабель-канал используется для прокладки силовых и слаботочных кабелей внутри зданий - в офисах, производственных цехах, жилых домах и общественных объектах. Подходит для монтажа на стены, потолки и другие вертикальные/горизонтальные поверхности. Применяется там, где требуется видимая, но защищённая маршрутизация проводов: например, возле щитов, на панелях управления, в местах соединений оборудования.

Технические характеристики

• Габариты: 80 мм (ширина) × 60 мм (высота) × 2000 мм (длина)
• Материал: ПВХ (поливинилхлорид) - устойчив к влаге, химическим воздействиям и механическим нагрузкам
• Цвет: серый, соответствует RAL 7030
• Наличие крышки: да, легко открывается и закрывается без инструментов
• Тип крепления: перфорация на основании - отверстия для саморезов или дюбелей через каждые 50–100 мм
• Ширина перфорационных вырезов: 5 мм
• Устойчивость к утечке тока: да - материал не проводит электричество, безопасен при работе под напряжением
• Артикул: LK4 N 80060; SKU: 6178229

Совместимость и монтаж

Кабель-канал совместим с крепежом стандартного размера: саморезы 3×16 мм, дюбели 4–6 мм. Перфорация расположена равномерно по всей длине основания - позволяет гибко выбирать шаг крепления. Для установки достаточно просверлить отверстия в стене, совместить с перфорацией и зафиксировать. Крышка фиксируется на шипах - щелчком, без болтов. Установка возможна как горизонтально, так и вертикально. Не требует специальных инструментов, кроме дрели и отвертки.

Особенности конструкции

Боковые стенки канала имеют технологические сужения - они предотвращают случайное выпадение проводов изнутри даже при частичном открытии крышки. Ширина корпуса (83 мм) немного больше, чем ширина самого канала (80 мм), что обеспечивает устойчивую посадку на поверхности. Крышка имеет рабочую ширину 66 мм - плотно прилегает к бортам, не прогибается и не соскальзывает. Покрытие - окраска, не царапается при нормальном обращении.

Преимущества

• Высокая прочность ПВХ - не деформируется при температуре до +60C
• Электроизоляционные свойства - можно использовать рядом с токоведущими элементами
• Легкий вес - удобен для одиночной установки
• Закрытая форма с крышкой - защищает кабели от пыли, влаги и механических повреждений
• Стандартные размеры - совместим с другими компонентами серии LK4

Ограничения применения

• Не предназначен для наружной эксплуатации - не выдерживает прямого UV-излучения и низких температур ниже –10C
• Не рекомендован для помещений с постоянным контактом с маслом, растворителями или агрессивными химикатами
• Не подходит для прокладки высоковольтных сетей выше 1000 В - только для низковольтных систем (до 1 kV AC/DC)
• Не является герметичным решением - IP-защита не указана, не применяется во влажных средах без дополнительной изоляции

Примеры использования

• Прокладка кабелей от распределительного щита к розеткам и выключателям в офисе
• Фиксация сигнальных проводов на автоматических линиях производства
• Обустройство кабельных трасс в серверных комнатах и телекоммуникационных шкафах
• Монтаж осветительных цепей в торговых залах и складских помещениях

Практические советы

• При проектировании учтите, что внутренний объем канала ограничен - не перегружайте его более чем на 40% от расчетной емкости, чтобы избежать перегрева
• Используйте переходники и углы серии LK4 для изменения направления трассы - это сохранит целостность системы
• При необходимости резки используйте ножовку по металлу или пластиковому резаку - срез делайте ровно, чтобы крышка плотно закрывалась
• Проверьте посадочный диаметр кабелей: максимальный внешний диаметр одного провода - около 12 мм, лучше группировать несколько тонких, чем один крупный
• Для долговечности не допускайте перегиба канала под острым углом - радиус изгиба минимум 150 мм
