Кабель универсальный LAPP KABEL X05VV-F нг(А)-LS 3G1.5 - 3120000028

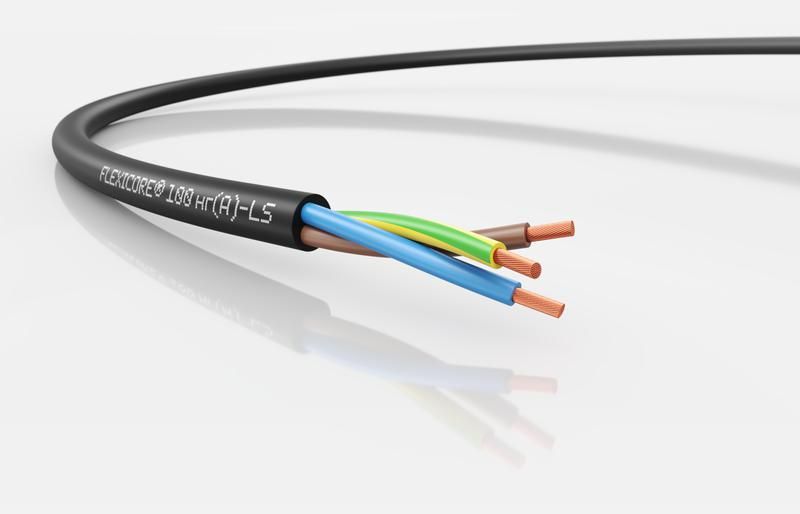

Кабель LAPP FLEXICORE 100 нг(A)-LS 3G1.5 - это силовой и контрольный кабель с медными многопроволочными жилами сечением 1,5 мм2, предназначенный для стационарной прокладки и монтажа с ограниченной подвижностью. Оболочка из ПВХ обеспечивает низкое выделение дыма и огнестойкость, что делает его подходящим для использования в зданиях, на производстве и на улице. Артикул 3120000028 соответствует сертифицированному продукту LAPP, соответствующему российским и европейским нормам.

Назначение и область применения

Кабель LAPP FLEXICORE 100 нг(A)-LS 3G1.5 используется для передачи энергии и сигналов в электрических системах с напряжением до 300 В. Подходит для:

• Прокладки внутри и снаружи помещений - в каналах, лотках, трубах;
• Подключения промышленного оборудования, станков, конвейеров;
• Осветительных сетей и распределительных щитов;
• Питания измерительных приборов, автоматики и электроинструмента;
• Бытовых и коммерческих объектов при соблюдении правил монтажа.

Устойчив к воздействию ультрафиолета, поэтому может использоваться на открытых участках. Применяется там, где важна безопасность при возгорании - в офисах, школах, больницах, производственных цехах.

Технические характеристики

• Сечение жил: 1,5 мм2 - три однотипные жилы (три фазы или фаза+нуль+земля);
• Жила: многопроволочная медь, 5 класс гибкости по IEC 60228 / ГОСТ 22483 - удобна для изгибов при монтаже;
• Номинальное напряжение: 300 В - для слаботочных и силовых цепей постоянного и переменного тока;
• Номинальный ток: 18 А - допустимая нагрузка при температуре +30C;
• Оболочка: ПВХ с низким выделением дыма (LS) - снижает риск задымления при горении;
• Огнестойкость: соответствие EN 60332-3-22 - не распространяет пламя при групповом расположении;
• Защитный проводник: есть - заземление реализовано отдельной жилой;
• Наружный диаметр: 7,6 мм - компактный профиль для плотной укладки;
• Диапазон температур: от –50 C до +80 C - работает в холодных регионах и нагреваемых зонах;
• Цвет оболочки: черный - маскирует загрязнения, устойчив к УФ;
• Масса: 0,109 кг/м - легкий, легко транспортировать и укладывать;
• Проверочное напряжение: 4 кВ - повышенная надежность изоляции;
• Срок гарантии: 24 месяца.

Совместимость и монтаж

Кабель LAPP FLEXICORE 100 нг(A)-LS 3G1.5 совместим с любыми стандартными клеммами, разъемами и контактами, предназначенными для медных жил сечением 1,5 мм2.

• Зажимы: рекомендуются опрессовочные или паяные соединения - не используйте просто затянутые винты без предварительной подготовки жил;
• Изгиб: минимальный радиус - 4×диаметр (≈30 мм) при стационарном монтаже; 10×диаметр (≈76 мм) при периодическом движении (например, в кабель-каналах с перемещаемыми элементами);
• Прокладка: можно использовать в бетонных штробах, металлических трубах, кабельных лотках, наружных трассах;
• Не допускается: перегибы острыми углами, растяжение, давление на оболочку во время монтажа.

Безопасность и стандарты

• Соответствует ГОСТ 31565-2012 - основной норматив для пожаробезопасных кабелей в РФ;
• EN 60332-3-22 - огнестойкость при групповой прокладке;
• REACH, RoHS, ТР ЕАЭС 037/2016 - свободен от свинца и других опасных веществ;
• Климатическое исполнение У1, У2, У3 - рассчитан на работу в условиях повышенной влажности, перепадов температур и открытого воздуха;
• Низкое выделение дыма (LS) - повышает видимость и безопасность эвакуации при пожаре.

Преимущества

• Высокая гибкость благодаря многопроволочной меди - легко заводится в труднодоступные места;
• Стойкость к УФ-лучам - не трескается и не теряет прочность на солнце;
• Низкая дымообразование - снижает риск отравления и потери ориентации при пожаре;
• Проверочное напряжение 4 кВ - гарантированная изоляционная целостность даже при перегрузках;
• Производство в России - доступность запасов и сервисной поддержки;
• Черный цвет оболочки - долговечность при наружной эксплуатации.

Ограничения применения

• Не предназначен для постоянного движения - не заменяет гибкий шнур типа H07RN-F;
• Не следует применять в местах с частыми ударными нагрузками или механическими повреждениями без защиты в канале;
• Не рекомендуется для прямого заливания в бетон без защитной оболочки - возможна деформация при усадке;
• Не подходит для высокочастотных импульсных систем без экранирования - отсутствует экран;
• При температурах ниже –50 C требуется предварительный прогрев перед изгибом.

Примеры использования

• Прокладка кабеля от щита управления к датчикам на конвейере;
• Подключение светильников в торговых залах с высокими требованиями к пожарной безопасности;
• Монтаж сети питания для насосов и вентиляторов на открытом воздухе;
• Связь между контроллером и кнопками аварийной остановки на производстве;
• Электроснабжение малогабаритных станков в мастерских и цехах.

Практические советы

• Перед монтажом проверьте, чтобы внутренние жилы были полностью вставлены в клеммы - недостаточное погружение вызывает перегрев;
• При прокладке в одной трассе с другими кабелями сохраняйте зазор ≥10 мм для лучшего теплоотвода;
• Для наружной прокладки используйте защитные коробы или гофру - хотя кабель УФ-стойкий, механическая защита продлит срок службы;
• При резке используйте специальный инструмент - не срезайте оболочку ножницами, чтобы не повредить изоляцию жил;
• При работе в условиях влажности - обязательно герметизируйте входы в оборудование и используйте кабельные вводы с уплотнителем.
