Кабельная муфта 3КВТп-10-25/50 нг-LS | 75552 КВТ

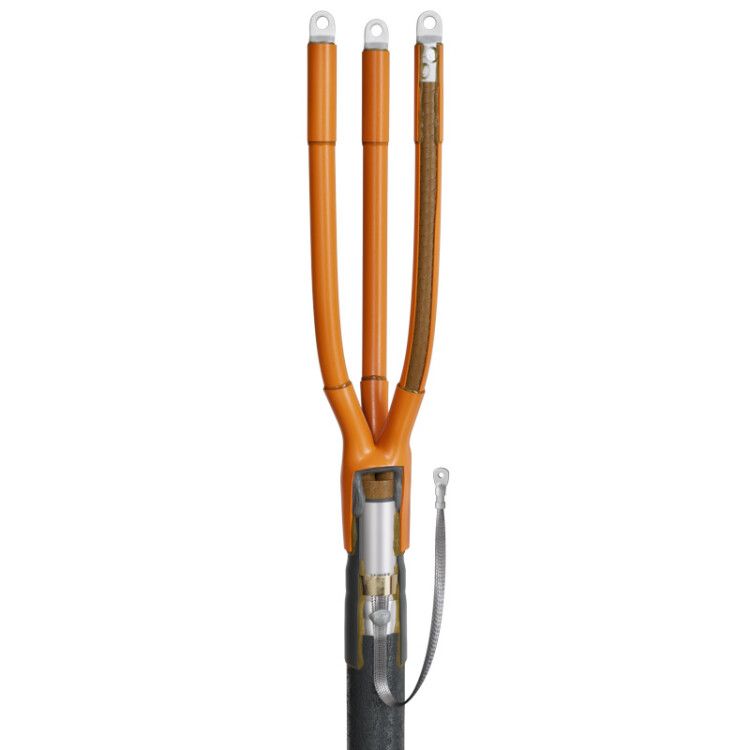

Муфта кабельная концевая 10 кВ 3КВТп-10-25/50 нг-LS от компании КВТ предназначена для безопасного оконцевания трехжильных кабелей с бумажной маслопропитанной изоляцией на напряжение 10 кВ. Она используется внутри и вне помещений, обеспечивает герметичность, электроизоляцию и заземление, совместима с кабелями типа ААБл, СБл и аналогами. Артикул 75552 соответствует техническим условиям ТУ 3599-006-97284872-2006.

Назначение и область применения

Муфта кабельная концевая 10 кВ 3КВТп-10-25/50 нг-LS применяется для завершения силовых кабелей с бумажной маслопропитанной изоляцией. Подходит для кабелей с алюминиевой или свинцовой оболочкой, с броней из стальных лент или без неё. Устанавливается на конце кабеля перед подключением к оборудованию - распределительному щиту, трансформатору, двигателю или другому устройству.

• Работает в условиях повышенной влажности, перепадов температур и воздействия окружающей среды.
• Подходит для установки в помещениях и на открытых участках - например, на столбах, в камерах, колодцах, туннелях.
• Не рекомендовано использование в местах с постоянным контактом с открытым пламенем или высокими механическими нагрузками.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Количество жил: 3
• Сечение кабеля: 25–50 мм2
• Тип исполнения: термоусаживаемая, негорючая, малодымная (нг-LS)
• Материал корпуса: полиолефин - устойчив к старению, химическим веществам и УФ-лучам
• Диаметр кабеля: до 45 мм (по внешнему диаметру оболочки)
• Рабочий температурный диапазон: от –50 C до +50 C
• Цвет: черный
• Стандарт: ТУ 3599-006-97284872-2006, соответствие ГОСТ 34839-2022
• Комплектация: без болтовых наконечников - требуется самостоятельная установка

Совместимость и монтаж

Муфта 3КВТп-10-25/50 нг-LS рассчитана на кабели следующих типов: ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А) СШв, ААБ2лШв, (А)СБ2лШв. Для монтажа необходима пропановая горелка ПГ (КВТ) и набор для срыва головок болтовых наконечников НМБ-6 (КВТ).

Этапы монтажа

• Подготовка конца кабеля - удаление оболочек, брони, изоляции согласно инструкции.
• Нагрев термоусаживающихся элементов: перчатка, жильные трубки, концевые манжеты - они плотно облегают кабель при нагреве.
• Заполнение герметиком области перехода между кабелем и муфтой - предотвращает попадание влаги и равномеряет электрическое поле.
• Нанесение термоплавкого клея на внутреннюю сторону деталей - обеспечивает герметичность после остывания.
• Установка заземления: пружина постоянного давления фиксирует заземляющий провод к металлической оболочке кабеля; при наличии брони из стали или алюминия - обязательна пайка или доп.комплект КМПБ.

Безопасность и стандарты

• Выполнена из материалов класса нг-LS - не распространяет горение и мало дымит при возгорании.
• Соответствует требованиям ГОСТ 34839-2022 и собственным техническим условиям ТУ 3599-006-97284872-2006.
• Трекингостойкая основа перчаток и манжет снижает риск поверхностных пробоев даже при загрязнении.
• Герметизация защищает от влаги, что особенно важно при использовании вне помещений.

Преимущества

• Универсальная система сборки - один комплект подходит для кабелей сечением 25–50 мм2.
• Автономная герметизация благодаря термоплавкому клею и маслостойкому составу - не требуются дополнительные материалы.
• Пружина постоянного давления ускоряет монтаж заземления и исключает риск повреждения бумажной изоляции при пайке.
• Полиолефиновый материал долговечен, устойчив к радиационному и тепловому старению.
• Чёрный цвет обеспечивает лучшую теплоёмкость при термоусадке и меньший нагрев под прямыми солнечными лучами.

Ограничения применения

• Не кабели с пластмассовой изоляцией (например, ХЛ, ВВГ, NYM) - только бумажная маслопропитанная изоляция.
• Не предназначен для работы при температурах ниже –50 C или выше +50 C.
• Требуется точное соблюдение технологии термоусадки - недостаточный прогрев вызывает плохую адгезию, переусадка - деформацию.
• Без болтовых наконечников - необходимо закупать их отдельно, подходящего типа и размера.
• На кабелях с броней из стальной или алюминиевой проволоки обязательно использование дополнительного комплекта заземления КМПБ.

Примеры использования

• Оконцовка кабеля ААБл от подземной ЛЭП до распределительного пункта в цеху.
• Подключение кабеля СБл к трансформатору на воздушной линии электроснабжения.
• Монтаж на выходе кабеля из шахты или кабельного канала в подвале здания.
• Замена поврежденного конца кабеля на насосной станции или в системе автоматизации.

Практические советы

• Перед монтажом проверьте внешний диаметр кабеля - он не должен превышать 45 мм, иначе муфта не будет плотно прилегать.
• Выбирайте болтовые или опрессовочные наконечники в зависимости от оборудования - муфта совместима с обоими вариантами.
• Используйте только оригинальную горелку ПГ (КВТ): другие устройства могут дать неравномерный нагрев и привести к отказу.
• При работе в холодную погоду (ближе к –50 C) предварительно согрейте муфту в помещении до комнатной температуры.
• Не экономьте на комплекте заземления КМПБ - его отсутствие на бронированном кабеле увеличивает риск аварии.
• Храните муфту в сухом месте, избегая длительного воздействия прямого света - хотя полиолефин устойчив, срок службы продлевается при правильных условиях.
