Кабельная муфта 3РКТп-6-35/50 | 78355 КВТ

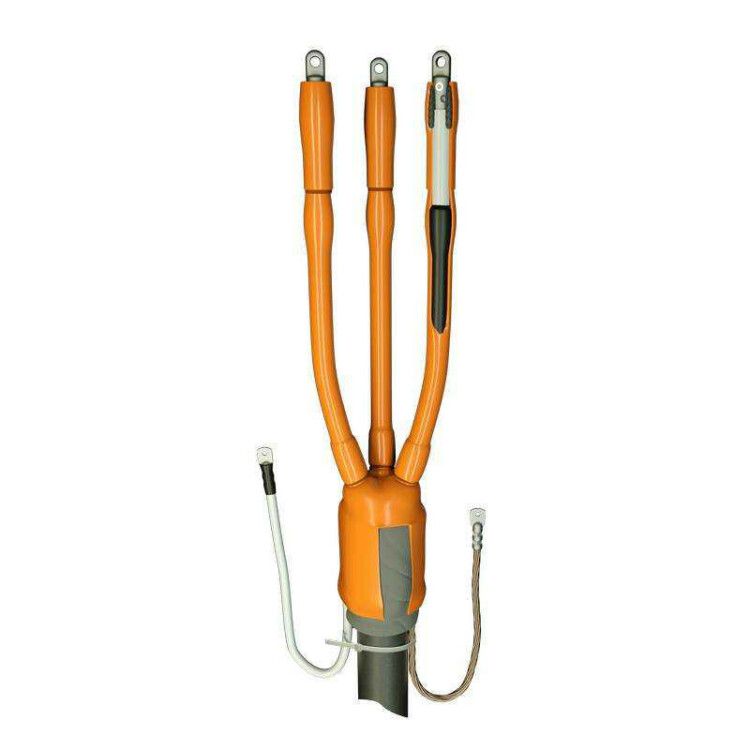

Муфта кабельная концевая 3РКТп-6-35/50 6 кВ для гибких экранированных кабелей с резиновой изоляцией КВТ предназначена для надежного оконцевания силовых кабелей с резиновой изоляцией в условиях повышенной влажности, вибраций и температурных перепадов. Применяется как внутри зданий, так и на открытых участках. Артикул 78355 соответствует сертифицированному решению от производителя КВТ.

Назначение и область применения

Муфта кабельная концевая 3РКТп-6-35/50 6 кВ используется для завершения трехжильных гибких экранированных кабелей без брони, работающих на напряжение до 6 кВ. Подходит для монтажа на кабели типов КГЭ, КГЭ-ХЛ, КГпЭ, КГпЭ-ХЛ и их аналоги. Может применяться как для внутренних, так и для наружных установок - благодаря защищённой конструкции и материалам, выдерживающим воздействие УФ-излучения, влаги и загрязнений.

Технические характеристики

• Напряжение: 6 кВ
• Количество жил: 3
• Поперечное сечение кабеля: 35–50 мм2
• Диаметр кабеля: до 40 мм
• Тип исполнения: термоусаживаемая
• Метод монтажа: нагрев с помощью тепловой пушки
• Материал корпуса: полиолефин, безгалогеновый (HF-Free)
• Стандарт: соответствие ГОСТ 34839-2022, выпуск по ТУ 3599-006-97284872-2006

Совместимость и монтаж

Муфта 3РКТп-6-35/50 6 кВ совместима с кабелями указанного типа и сечения. Для монтажа требуется равномерный прогрев всей поверхности термоусаживающихся элементов. Обеспечивается плотное прилегание за счет термоплавкого клея, нанесенного на внутренние стенки перчаток и манжет.

Поддерживает два типа наконечников: - опрессовываемые; - болтовые со срывными головками. Позволяет соединять медные жилы кабеля с алюминиевыми наконечниками - благодаря полностью герметичной конструкции контактов.

Рекомендованное оборудование для монтажа: - Горелка пропановая ПГ (КВТ); - Профессиональный набор НИМ-1 (КВТ); - Набор для болтовых соединений НМБ-6 (КВТ).

Безопасность и стандарты

Муфта 3РКТп-6-35/50 6 кВ соответствует требованиям ГОСТ 34839-2022. Длина пути токов утечки в жильной изоляции превышает нормированные значения для самых грязных условий более чем в два раза - что исключает необходимость дополнительных изоляторов даже при наружном монтаже. Все материалы не содержат галогенов, снижают риск образования токсичных продуктов при повреждении. Электроизоляционные свойства сохраняются при циклических нагрузках и механических деформациях.

Преимущества

• Высокая степень защиты IP67 - предотвращает попадание воды и пыли;
• Автоматическая герметизация за счёт термоплавкого клея - не требует дополнительных слоёв;
• Герметик вокруг болтовых наконечников компенсирует вибрацию и перемещения - продлевает срок службы;
• Устойчивость к УФ-излучению и перепадам температур - гарантирует долгую работу на открытом воздухе;
• Универсальность - один комплект работает как для внутреннего, так и для внешнего монтажа;
• Не содержит галогенов - безопасна при возможном возгорании.

Ограничения применения

• Не кабели с броней - только гибкие экранированные без металлической оболочки;
• Запрещено использование при температуре ниже –40 C во время монтажа - материал становится хрупким;
• Не рекомендуется применять для кабелей с сечением менее 35 мм2 или более 50 мм2 - риск недостаточного прилегания или перегрузки;
• Требуется точное соблюдение технологии термоусадки - некорректный нагрев вызывает деформацию или потерю герметичности.

Примеры использования

• Оконцовка кабеля КГЭ на входе в распределительный щит на производстве;
• Подключение мобильных механизмов с частыми движениями - например, кранов, эскалаторов;
• Монтаж на воздушных ЛЭП в районах с высокой запыленностью или coastal-зонах;
• Аварийное восстановление поврежденного конца кабеля на объектах ЖКХ и энергообеспечения.

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен быть ≤40 мм. Перегрузка по диаметру нарушает герметичность;
• Используйте только рекомендованные инструменты КВТ - другие горелки дают неравномерный нагрев;
• На этапе подготовки удалите все острые кромки на жилах - они могут пробить изоляцию при усадке;
• При работе на улице закрывайте место монтажа от ветра и осадков - даже небольшая влага влияет на адгезию клея;
• Проверяйте целостность всех компонентов перед сборкой - наличие микроскопических трещин в трубках недопустимо.
