Кабельная муфта 3РКТп-6-10/25 | 78353 КВТ

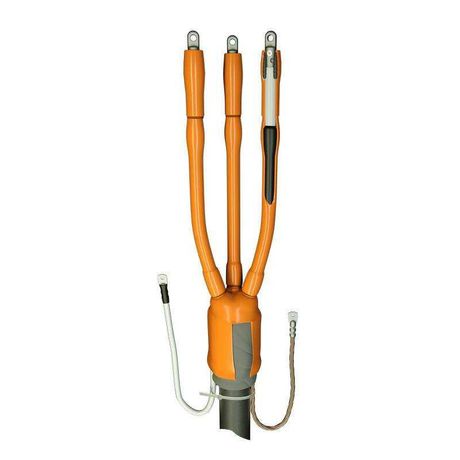

Муфта кабельная концевая 3РКТп-6-10/25 6 кВ для гибких экранированных кабелей с резиновой изоляцией КВТ предназначена для надежного оконцевания силовых кабелей с резиновой изоляцией в условиях повышенной влажности, вибраций и температурных перепадов. Продукт сочетает термоусадочную технологию, герметизацию и соответствие современным нормам - идеально подходит для промышленных объектов, энергообъектов и внешних сетей.

Назначение и область применения

Муфта 3РКТп-6-10/25 6 кВ используется для завершения трехжильных гибких экранированных кабелей без брони, работающих на напряжение до 6 кВ. Подходит для монтажа как внутри зданий, так и на открытых участках - в том числе в условиях воздействия осадков, пыли, УФ-излучения и перепадов температур. Обеспечивает безопасное оконцевание кабелей типов КГЭ, КГЭ-ХЛ, КГпЭ, КГпЭ-ХЛ и их аналогов.

Технические характеристики

• Напряжение: 6 кВ
• Количество жил: 3
• Сечение кабеля: 10–25 мм2
• Внешний диаметр кабеля: до 35 мм
• Тип исполнения: термоусаживаемая
• Материал корпуса: полиолефин, галоген-free (HF=0)
• Стандарт: соответствует ГОСТ 34839-2022, вырабатывается по ТУ 3599-006-97284872-2006
• Температурный режим работы: от –50C до +85C

Совместимость и монтаж

Муфта 3РКТп-6-10/25 6 кВ для гибких экранированных кабелей с резиновой изоляцией КВТ совместима с любыми наконечниками - как с опрессовываемыми, так и с болтовыми (со срывными болтами). Для монтажа требуется нагрев до равномерной усадки всех элементов. Процедура выполняется с помощью пропановой горелки. На внутренние поверхности перчаток и манжет нанесён термоплавкий клей - он активируется при нагреве и создаёт плотное, водонепроницаемое соединение. Герметик под матами наконечников снижает влияние вибраций и механических нагрузок. Особенностью является возможность установки алюминиевых наконечников на медные жилы - благодаря полной герметизации контакта исключается электрохимическая коррозия.

Безопасность и стандарты

Муфта 3РКТп-6-10/25 6 кВ для гибких экранированных кабелей с резиновой изоляцией КВТ прошла проверку на трекингостойкость и устойчивость к климатическим факторам. Длина пути токов утечки в жильной изоляции превышает требование ГОСТ для самых грязных сред более чем в два раза - это гарантирует работу даже в запылённых или солёных районах без необходимости использования дополнительных изоляторов. Отсутствие галогенов в составе материалов предотвращает образование токсичных паров при повреждении или перегреве.

Преимущества

• Универсальность: один комплект подходит для внутреннего и наружного монтажа
• Высокая степень защиты IP67 за счёт термоклея и герметика
• Поддержка двух типов наконечников - опрессовочных и болтовых
• Устойчивость к УФ-излучению, химически агрессивным средам и перепадам температур
• Не требует дополнительных изоляционных элементов (например, штанг или фланцев)
• Совместимость с алюминием и медью - расширяет возможности замены оборудования

Ограничения применения

• Не кабели с броней - только гибкие экранированные без металлической оболочки
• Запрещено использование при температуре ниже –50C - материал становится хрупким
• Требуется точное соблюдение технологии термоусадки; недостаточный прогрев вызывает неплотное соединение
• Не рекомендовано применение в местах постоянного погружения в воду - хотя герметична, не рассчитана на длительное подводное положение

Примеры использования

• Оконцовка кабелей КГЭ на входе в частные насосные станции
• Монтаж на конце кабеля питания передвижного сварочного аппарата
• Завершение линии от трансформаторной подстанции к мобильному оборудованию
• Аварийная замена поврежденного конца кабеля на строительной площадке
• Установка в цехах с высокой влажностью и вибрацией - металлургические, деревообрабатывающие предприятия

Практические советы

• Перед монтажом обязательно проверьте внешний диаметр кабеля - он не должен превышать 35 мм
• Используйте только рекомендованный инструмент: горелку ПГ (КВТ) и набор НИМ-1 (КВТ); неквалифицированный нагрев приведёт к деформации
• При работе с болтовыми наконечниками применяйте набор НМБ-6 (КВТ) - он обеспечит правильный момент затяжки
• Не допускайте попадания воды, пыли или масла на подготовленные жилы до начала сборки
• Проверяйте равномерность усадки - все слои должны стать прозрачными и плотно прилегать к кабелю
• После монтажа проведите визуальный контроль: отслоения, пузыри или непроклей - сигнал к демонтажу
