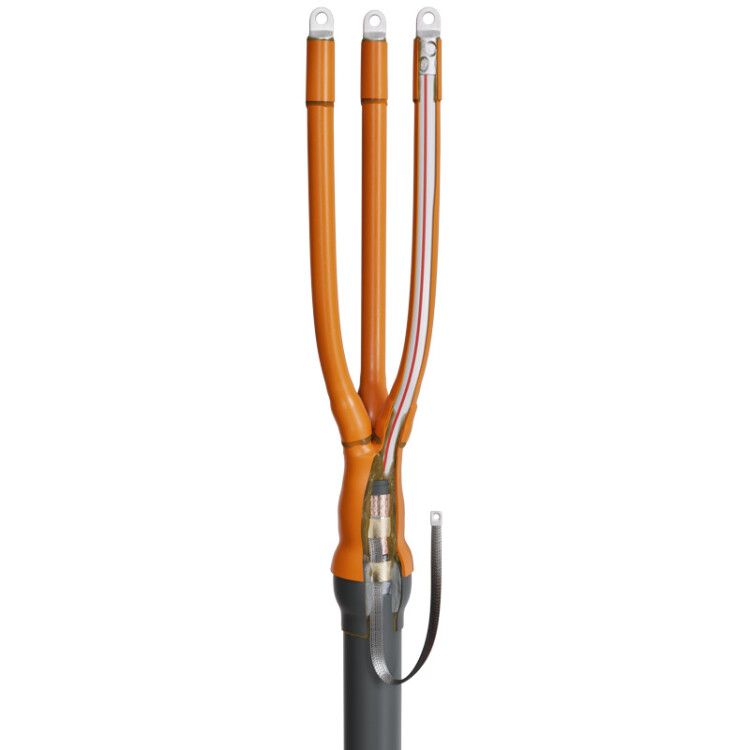

Муфта кабельная концевая 6кВ 3ПКТп-6-25/50 КВТ 65511

Муфта кабельная концевая 3ПКТп-6-25/50 КВТ предназначена для надежного оконцевания трехжильных кабелей с пластмассовой изоляцией на напряжение до 6 кВ. Применяется как внутри помещений, так и на открытых участках. Конструкция выполнена из негорючего термопластика, обеспечивает герметичность за счет термоусадки и встроенных клеевых слоев. Артикул 65511 соответствует сертифицированному исполнению от производителя КВТ.

Назначение и область применения

Муфта кабельная концевая 3ПКТп-6-25/50 КВТ используется для завершения силовых кабелей с изоляцией из ПВХ. Подходит для кабелей типа АВВГ-6, АВБбШв-6, АПвБбШв-6 и их аналогов - как с броней, так и без неё. Устройство применяют там, где требуется безопасное и долговечное оконцевание: распределительные пункты, трансформаторные подстанции, кабельные колодцы, столбы ЛЭП, промышленные объекты.

Технические характеристики

• Номинальное напряжение: 6 кВ
• Количество жил: 3
• Номинальное поперечное сечение кабеля: 25–50 мм2
• Тип изделия: концевая муфта
• Способ монтажа: термоусадка
• Исполнение: термоусаживаемая
• Рабочий температурный диапазон: от –50 C до +50 C
• Материал корпуса: негорючий термопластик
• Материал изоляции: пластик
• Цвет: черный
• Комплектация: без болтовых наконечников
• Стандарт: ТУ 3599-006-97284872-2006 / ТУ 3599-060-97284872-2014
• Галоген-free состав: да, материалы не содержат хлора и фтора

Совместимость и монтаж

Муфта 3ПКТп-6-25/50 КВТ совместима с кабелями, имеющими одиночную или двойную изоляцию, с медными или алюминиевыми жилами. Монтаж выполняется с помощью пропановой горелки ПГ (КВТ): равномерный нагрев вызывает усадку всех элементов, плотно облегая кабель. Внутренние стенки перчаток и манжет покрыты термоплавким клеем - он активируется при нагреве и заполняет все микрозазоры, исключая попадание влаги. Для кабелей с бронью предусмотрена непаянная система заземления: роликовая пружина обеспечивает надежный контакт с бронелентами без сварки или пайки. Жильная изоляция имеет увеличенную длину пути утечки - этого достаточно для работы даже в условиях повышенной загрязнённости, поэтому дополнительные изоляторы не требуются.

Безопасность и стандарты

Муфта 3ПКТп-6-25/50 КВТ соответствует требованиям ГОСТ 34839-2022 и собственным техническим условиям производителя. Полимерные компоненты имеют класс трекингостойкости, что предотвращает образование поверхностных пробоев. Материалы устойчивы к УФ-излучению, перепадам температур и агрессивным средам. Отсутствие галогенов снижает выделение токсичных веществ при возгорании - повышается безопасность в закрытых помещениях и тоннелях.

Преимущества

• Высокая степень защиты IP67 благодаря герметизации клеем - можно применять вне помещений без дополнительных кожухов
• Не нужна пайка при заземлении - экономится время и снижаются риски некачественного контакта
• Увеличенная длина пути утечки - выше нормы ГОСТ, допускает использование в экологически сложных условиях
• Универсальность: один комплект работает как для внутреннего, так и для наружного монтажа
• Поддерживается любая типология наконечников - можно использовать как опрессовочные, так и болтовые
• Долговечность: срок службы превышает 25 лет при правильном монтаже

Ограничения применения

• Не кабели с масляной, бумажной или эпоксидной изоляцией - только с ПВХ
• Запрещено использовать при температурах ниже –50 C или выше +50 C
• Требуется обязательное наличие пропановой горелки; нельзя монтировать методом холодной усадки
• Не предназначен для многожильных кабелей с числом жил больше 3
• Не заменяет полноценную кабельную муфту - служит только для оконцевания, а не для ответвлений

Примеры использования

• Оконцевание кабеля АВВГ-6 перед подключением к автоматическому выключателю в щите
• Завершение кабеля АВБбШв-6 на входе в трансформаторную будку
• Монтаж на воздушной линии 6 кВ - на конце столба, перед переходом на overhead-провод
• Обустройство выхода кабеля из кабельного канала в цеху с высокой влажностью
• Замена старой концевой заделки в распределительном устройстве без демонтажа всей системы

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля (25–50 мм2); меньшие или большие значения недопустимы
• При работе с кабелем с броней - правильно расположите роликовую пружину: она должна плотно обхватывать броневые ленты, не деформируя их
• Нагревайте муфту равномерно, начиная с центральной части, двигаясь к краям - чтобы избежать пузырей и неравномерной усадки
• Если планируете использовать болтовые наконечники - они должны быть заказаны дополнительно; базовый комплект их не содержит
• Хранить изделие следует в сухом месте при температуре от –10 C до +30 C - длительное воздействие низких температур может сделать материал хрупким
• Проверяйте целостность упаковки перед монтажом: повреждённые компоненты не восстанавливаются
