Кабельная муфта 3РКТп-6-70/95 | 78357 КВТ

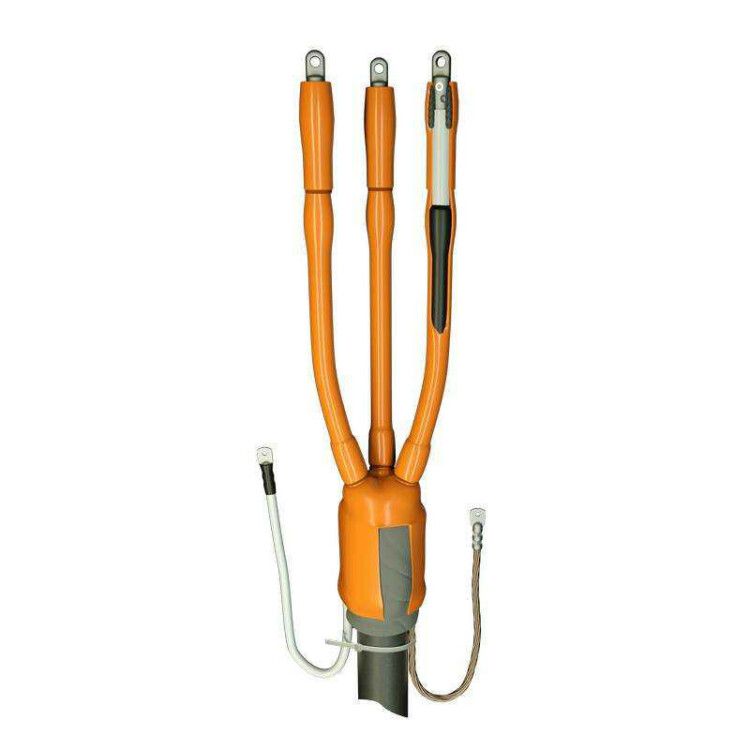

Муфта кабельная концевая 3РКТп-6-70/95 до 6 кВ для гибких экранированных кабелей с резиновой изоляцией КВТ предназначена для надежного оконцевания силовых кабелей с резиновой изоляцией в условиях повышенной влажности, вибраций и температурных перепадов. Продукт сочетает термоусадочную технологию, герметизацию и соответствие современным нормам - идеально подходит для промышленных объектов, энергообъектов и внешних сетей.

Назначение и область применения

Муфта 3РКТп-6-70/95 до 6 кВ используется для создания безопасного и долговечного окончания трехжильных гибких экранированных кабелей без брони. Подходит для работы внутри зданий и на открытых участках - в том числе в агрессивных средах: на элеваторах, в шахтах, на судах, в цехах с постоянным движением оборудования.

• Поддерживает работу с кабелями типов: КГЭ, КГЭ-ХЛ, КГпЭ, КГпЭ-ХЛ и их аналогами.
• Не требует дополнительных жильных изоляторов благодаря увеличенной длине пути токов утечки.
• Стандартное исполнение допускает применение как во влажном, так и в сухом воздухе, включая регионы с суровым климатом.

Технические характеристики

• Напряжение: до 6 кВ
• Количество жил: 3
• Сечение кабеля: 70–95 мм2
• Наибольший диаметр кабеля: 55 мм
• Тип изделия: термоусаживаемая концевая муфта
• Материал корпуса: полиолефин, безгалогеновый (HF=Halogen Free)
• Тип монтажа: термоусадка с помощью тепловой горелки
• Срок службы: не менее 25 лет при соблюдении условий эксплуатации
• Стандарт соответствия: ГОСТ 34839-2022, ТУ 3599-006-97284872-2006

Совместимость и монтаж

Муфта 3РКТп-6-70/95 до 6 кВ для гибких экранированных кабелей с резиновой изоляцией КВТ совместима с двумя типами наконечников:

• Наконечники под опрессовку
• Болтовые наконечники со срывными болтами

Позволяет выполнять соединения даже между алюминиевыми наконечниками и медными жилами кабеля за счет полной герметизации контакта. Для монтажа рекомендованы следующие инструменты:

• Пропановая горелка ПГ (КВТ)
• Профессиональный набор для монтажа кабельных муфт НИМ-1 (КВТ)
• Набор для монтажа болтовых соединителей и наконечников НМБ-6 (КВТ)

Перед сборкой необходимо проверить соответствие диаметра кабеля (до 55 мм) и сечения (70–95 мм2). Усадка должна выполняться равномерно, начиная с середины элемента к краям, чтобы исключить образование воздушных пузырей.

Безопасность и стандарты

Муфта 3РКТп-6-70/95 до 6 кВ для гибких экранированных кабелей с резиновой изоляцией КВТ полностью соответствует требованиям ГОСТ 34839-2022. Особенности безопасности:

• Трекингостойкая поверхность предотвращает пробои при загрязнении (пыль, соль, грязь).
• УФ-стойкость материала гарантирует сохранение свойств при длительном воздействии солнца.
• Отсутствие галогенов снижает выделение токсичных веществ при нагреве или повреждении.
• Заполнение термоплавким клеем всех зон соединения обеспечивает класс защиты IP67 - полная герметичность против воды и пыли.

Преимущества

• Универсальность: один комплект подходит как для внутреннего, так и для наружного монтажа.
• Высокая механическая прочность: специальный герметик компенсирует вибрации и ударные нагрузки, характерные для мобильного оборудования.
• Длинный путь токов утечки: превышает требования стандарта в два раза - отказ от дополнительных изоляторов экономит время и материалы.
• Герметизация контактов: возможность комбинирования алюминиевых и медных наконечников без потери качества соединения.
• Простота монтажа: минимальное количество деталей, четко проработанная последовательность усадки.

Ограничения применения

• Не кабели с металлической броней - требуется другая модель.
• Не рассчитана на рабочее напряжение выше 6 кВ - использование на более высоких уровнях недопустимо.
• Требуется точное соблюдение температурного режима при усадке: переусадка или недостаточный прогрев нарушают герметичность.
• Не применяется в местах с постоянным погружением в воду (например, подводные кабельные трассы).
• Не рекомендуется для многожильных кабелей с сечением меньше 70 мм2 - возможна проскальзывание и потеря герметичности.

Примеры использования

• Оконцовка кабеля КГЭ на пульте управления конвейера в пищевой промышленности.
• Подключение питания к передвижному сварочному аппарату на стройплощадке.
• Монтаж выхода кабеля из распределительного щита на фасаде здания в условиях зимних минусов.
• Замена старой муфты на судне - где важны влагозащита и устойчивость к соленому воздуху.

Практические советы

• Перед монтажом обязательно протестируйте целостность кабеля и удалите все загрязнения с поверхности жил.
• Не используйте бытовую горелку - необходима пропановая горелка с контролируемым пламенем (ПГ или аналог).
• Проверьте плотность прилегания термоусаживаемых элементов сразу после остывания - наличие вздутостей указывает на плохую усадку.
• При работе на холоде (ниже –20C) согрейте муфту в помещении хотя бы 30 минут перед установкой.
• Храните изделие в оригинальной упаковке, вдали от прямых солнечных лучей и источников тепла - срок хранения до 3 лет.
