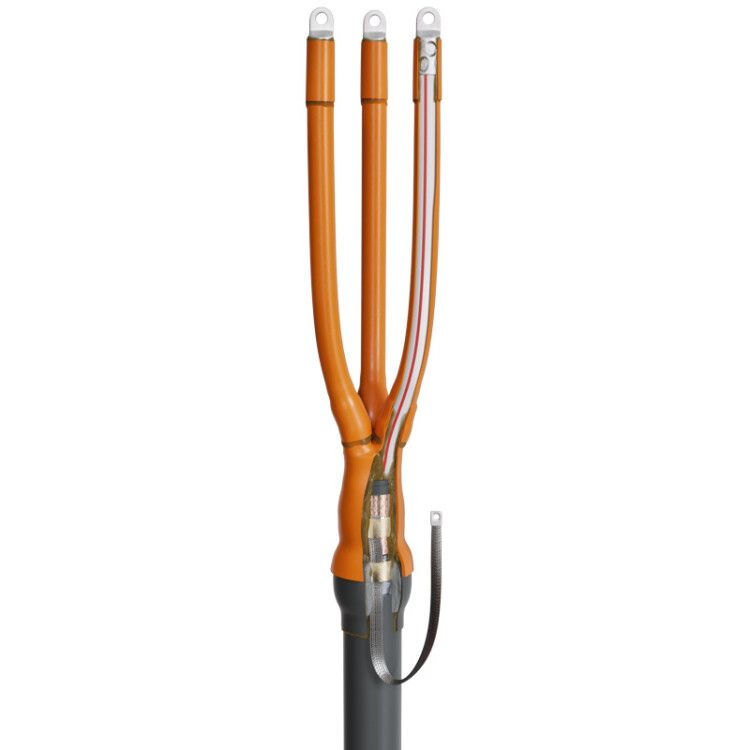

Муфта кабельная концевая 6кВ 3ПКТп-6-70/120 КВТ 65512

Муфта кабельная концевая 3ПКТп-6-70/120 без болтовых соединителей от КВТ предназначена для надежного оконцевания трехжильных кабелей с пластмассовой изоляцией на напряжение 6 кВ. Изделие выполнено в термоусадочном исполнении, не требует болтовых соединений и подходит как для внутреннего, так и для наружного монтажа.

Назначение и область применения

Муфта кабельная концевая 3ПКТп-6-70/120 без болтовых соединителей применяется для завершения кабельных линий - то есть создания безопасного и герметичного окончания кабеля там, где он заканчивается (например, на шкафах, трансформаторах, распределительных устройствах).

• Подходит для кабелей с пластмассовой (ПВХ) изоляцией, с броней и без нее.
• Работает на номинальном напряжении до 6 кВ.
• Совместима с типами кабелей: АВВГ-6, АВБбШв-6, АПвБбШв-6 и их аналогами.
• Может использоваться как внутри помещений, так и на открытом воздухе.

Технические характеристики

• Количество жил: 3
• Номинальное поперечное сечение кабеля: 70–120 мм2
• Номинальное напряжение: 6 кВ
• Тип монтажа: термоусадка (нагрев пропановой горелкой)
• Исполнение: термоусаживаемая, без болтовых наконечников
• Материал корпуса: негорючий термопластик
• Материал изоляции: пластик
• Цвет: черный
• Диапазон рабочих температур: от –50 C до +50 C
• Стандарт: ТУ 3599-006-97284872-2006, соответствует ГОСТ 34839-2022
• Галоген-free состав: все полимеры не содержат галогенов (HF)

Совместимость и монтаж

Муфта кабельная концевая 3ПКТп-6-70/120 без болтовых соединителей монтируется методом термоусадки. После нагрева компоненты плотно облегают кабель, образуя герметичную изоляцию.

• Не требует болтовых соединений - фиксация осуществляется за счет тепловой усадки и клеевого слоя.
• Внутренние перчатки и манжеты покрыты термоплавким клеем - он активируется при нагреве и заполняет микрозазоры, исключая попадание влаги.
• Для кабелей с броней предусмотрена непаянная система заземления: используется роликовая пружина постоянного давления, которая надежно контактирует с бронелентами без сварки.
• Поясная манжета дополнительно защищает место заземления от внешних факторов - влаги, грязи, механических повреждений.
• Жильная изоляция имеет удлиненную длину - это гарантирует достаточный путь тока утечки даже при сильном загрязнении, что делает изделие пригодным для наружной установки без дополнительных изоляторов.
• Инструмент для монтажа: пропановая горелка ПГ (КВТ); для работы с болтовыми наконечниками (если они будут установлены отдельно) - набор НМБ-6 (КВТ).

Безопасность и стандарты

• Соответствует требованиям ГОСТ 34839-2022 и собственному техническому условию ТУ 3599-006-97284872-2006.
• Материалы термоусаживаемых компонентов обладают трекингостойкостью - не образуют проводящих дорожек при загрязнении и повышенной влажности.
• Устойчивы к УФ-излучению, перепадам температур и атмосферным осадкам - подходят для открытого монтажа.
• Состав безгалогенный (HF): при возгорании не выделяет токсичных газов, что важно для замкнутых пространств и экологической безопасности.

Преимущества

• Универсальность: один комплект подходит для кабелей с броней и без, для внутренней и наружной установки.
• Высокая степень герметизации благодаря термоплавкому клею - снижает риск пробоев и коротких замыканий.
• Отсутствие болтовых соединений ускоряет монтаж и исключает риск плохого контакта из-за ослабления креплений.
• Долговечность: материалы сохраняют свои свойства при экстремальных температурах и в условиях повышенной влажности.
• Экологическая безопасность: отсутствие галогенов в составе материалов.

Ограничения применения

• Не предназначен для кабелей с металлической оболочкой (например, медными или алюминиевыми трубками) - требуется специальная муфта.
• Не работает с кабелями меньшим сечением (менее 70 мм2) или большим (более 120 мм2) - возможна недостаточная усадка или перегрузка материала.
• Требуется точный контроль температуры при монтаже: переусадка может повредить изоляцию, недостаточный нагрев - не обеспечит герметичность.
• Не рекомендуется применять в местах с постоянным прямым контактом с открытым пламенем или источниками высокой температуры выше +50 C.
• Без болтовых наконечников - если проект требует именно болтовое соединение, необходимо докупить их отдельно.

Примеры использования

• Завершение силового кабеля АВВГ-6 перед входом в распределительный щит.
• Оконцевание кабеля АВБбШв-6 на выходе из трансформаторной подстанции.
• Монтаж на столбе - оконцевание кабеля, идущего от ЛЭП к частному дому.
• Обустройство кабельных ответвлений в подземных камерах или колодцах.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля (70–120 мм2) - использование вне этого диапазона нарушит работу муфты.
• При работе с кабелем с бронью - обязательно используйте роликовую пружину из комплекта; не заменяйте ее самодельными зажимами.
• Нагревайте равномерно, начиная с центра и двигаясь к краям - это предотвращает образование воздушных пузырей.
• Если монтаж выполняется на улице - выбирайте время без дождя и сухую погоду. Перед работой просушите кабель.
• Храните муфту в сухом месте при температуре от –10 C до +30 C - длительное хранение при минусовых температурах может сделать материал хрупким.
• Для удобства можно заранее подготовить болтовые наконечники - хотя в комплекте их нет, они совместимы с этой моделью и часто используются на практике.
