Муфта кабельная концевая 6кВ 3ПКТп-6-70/120-Б КВТ 65515

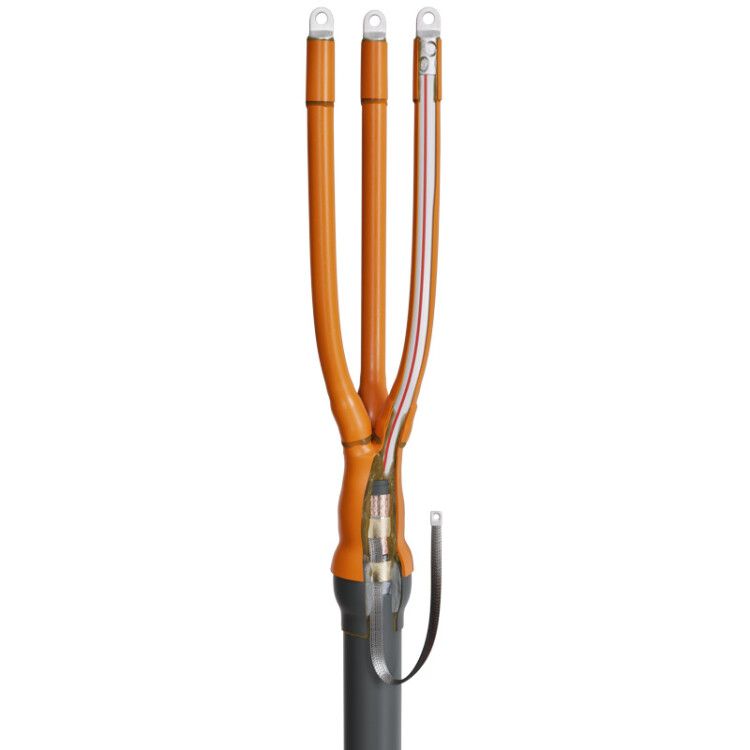

Муфта кабельная концевая 3ПКТп-6-70/120-Б КВТ предназначена для надежного оконцевания трехжильных кабелей с пластмассовой изоляцией на напряжение до 6 кВ. Этот продукт от бренда КВТ совмещает функции изоляции, герметизации и заземления в одном компактном решении, подходящем как для внутреннего, так и для наружного монтажа.

Назначение и область применения

Муфта кабельная концевая 3ПКТп-6-70/120-Б КВТ применяется для завершения кабельных линий, где требуется изолировать и защищить конец трехжильного кабеля. Подходит для кабелей без брони и с броней, таких как АВВГ-6, АВБбШв-6, АПвБбШв-6 и их аналоги. Устройство рассчитано на работу в условиях повышенной влажности, перепадов температур и загрязнений - поэтому часто используется в распределительных устройствах, кабельных колодцах, на столбах, в промышленных цехах и на объектах ЖКХ.

Технические характеристики

• Номинальное напряжение: 6 кВ
• Номинальное поперечное сечение кабеля: 70–120 мм2
• Количество жил: 3
• Тип монтажа: термоусадка
• Материал корпуса: негорючий термопластик
• Материал изоляции: пластик
• Цвет: черный
• Рабочий температурный диапазон: от –50 C до +50 C
• Стандарт: ТУ 3599-006-97284872-2006, соответствует ГОСТ 34839-2022
• Галоген-free состав: все полимеры не содержат галогенов (HF)

Совместимость и монтаж

Муфта 3ПКТп-6-70/120-Б КВТ совместима с кабелями типа АВВГ, АВБбШв, АПвБбШв и аналогами. Монтаж выполняется с помощью термоусадки - нагревом специальной горелкой. В комплекте уже есть болтовые наконечники, что исключает необходимость докупать отдельные элементы для подключения. Для кабелей с бронью предусмотрена непаянная система заземления с роликовой пружиной постоянного давления - она плотно фиксирует заземляющий провод к броне без сварки или пайки.

Для работы потребуется:

• Пропановая горелка ПГ (КВТ)
• Набор для срыва головок болтовых наконечников НМБ-6 (КВТ)

Не требуются дополнительные жильные изоляторы - длина термоусаживаемых трубок обеспечивает достаточный путь тока утечки даже при максимальном загрязнении.

Безопасность и стандарты

Муфта 3ПКТп-6-70/120-Б КВТ изготовлена в соответствии с требованиями ГОСТ 34839-2022 и собственным техническим условием ТУ 3599-006-97284872-2006. Полимерные материалы имеют трекингостойкость и устойчивость к УФ-излучению, что гарантирует долговечность при наружной эксплуатации. Отсутствие галогенов снижает риск выделения токсичных веществ при возгорании - повышает безопасность в закрытых помещениях.

Преимущества

• Универсальность: один комплект подходит как для внутренней, так и для наружной установки
• Автоматическая герметизация: термоплавкий клей внутри перчаток и манжет заполняет микрозазоры при нагреве
• Защита заземления: поясковая манжета с герметиком предотвращает попадание влаги на контакт заземления
• Экономия времени: готовый комплект с болтовыми наконечниками исключает доп. операции
• Высокая прочность изоляции: путь тока утечки превышает нормы ГОСТ более чем в два раза

Ограничения применения

Муфта 3ПКТп-6-70/120-Б КВТ не предназначена для кабелей с металлической оболочкой (например, ААБл, КГ) или с бумажной изоляцией. Также не рекомендуется применять её при температурах ниже –50 C или выше +50 C - это может вызвать хрупкость материала или деформацию. Не подходит для кабелей с сечением менее 70 мм2 или более 120 мм2 - не обеспечивается плотное прилегание и герметичность.

Примеры использования

• Завершение кабеля от трансформатора до ячейки КРУ-6 кВ в подстанции
• Оконцевание силового кабеля АВВГ-6, проходящего через стену в цехе
• Монтаж на воздушной линии 6 кВ - на опоре, в ответвлении к потребителю
• Обслуживание кабельной сети в тоннеле или кабельном канале с высокой влажностью

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля - 70–120 мм2. Превышение или недостаток сечения приведёт к плохой герметизации.
• При работе с кабелем с броней - не забудьте правильно зафиксировать заземление роликовой пружиной. Она должна равномерно прижимать провод ко всем лентам брони.
• Нагревайте муфту равномерно, начиная с середины, двигаясь к краям. Перегрев может повредить материал.
• Храните муфту в сухом месте при температуре от –10 C до +30 C - длительное хранение при экстремальных температурах снижает эластичность термопластика.
• Для массового монтажа рекомендовано использовать оригинальный инструмент КВТ - он обеспечивает точный контроль температуры и скорость нагрева.
