Кабельная муфта 3РКТп-6-70/95 (Б) | 78358 КВТ

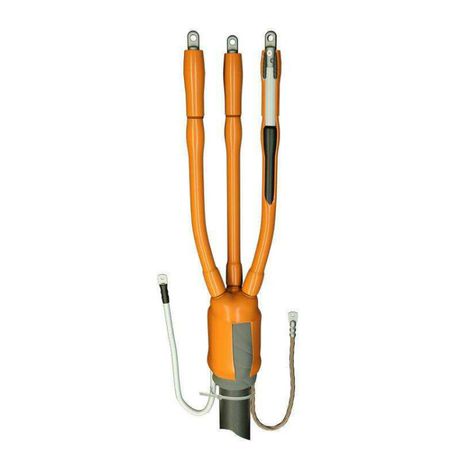

Муфта кабельная концевая 3РКТп-6-70/95 (Б) до 6 кВ для гибких экранированных кабелей с резиновой изоляцией от КВТ предназначена для надежного оконцевания силовых кабелей с резиновой изоляцией в условиях повышенной влажности, вибраций и температурных перепадов. Устройство совмещает функции изоляции, герметизации и механической защиты, подходя как для внутрипомещенческого, так и для наружного монтажа.

Назначение и область применения

Муфта 3РКТп-6-70/95 (Б) используется для завершения трехжильных гибких экранированных кабелей без брони, работающих на напряжение до 6 кВ. Подходит для кабелей типов КГЭ, КГЭ-ХЛ, КГпЭ, КГпЭ-ХЛ и их аналогов. Применяется там, где важна защищенность от внешних воздействий - на открытых участках трасс, в распределительных устройствах, на станциях, в цехах с вибрационным оборудованием, а также в местах выхода кабеля из земли или стен.

Технические характеристики

• Номинальное напряжение: 6 кВ
• Количество жил: 3
• Сечение кабеля: 70–95 мм2
• Наружный диаметр кабеля: до 55 мм
• Тип исполнения: термоусаживаемая
• Материал корпуса: полиолефин, галоген-free (не содержит хлора, фтора и других галогенов)
• Наконечники: встроенные, болтовые и под опрессовку
• Тип кабеля: трехжильный, с резиновой изоляцией, экранированный
• Стандарт соответствия: ГОСТ 34839-2022, ТУ 3599-006-97284872-2006

Совместимость и монтаж

Муфта 3РКТп-6-70/95 (Б) совместима с кабелями, имеющими резиновую изоляцию и экранирующий слой, но без металлической брони. Для монтажа требуется нагрев до равномерной усадки всех элементов. В комплекте предусмотрены:

• Перчатки с термоплавким клеем - обеспечивают герметизацию между кабелем и изоляцией;
• Концевые манжеты - формируют плотное уплотнение на конце кабеля;
• Жильные изоляторы удлиненной формы - увеличенная длина пути тока утечки повышает безопасность даже в грязной среде;
• Герметик для намотки на наконечники - снижает влияние вибраций и микродвижений контактов;
• Алюминиевые и медные наконечники - допускается использование любых типов, включая болтовые и опрессовочные.

Не требуются дополнительные изоляторы для наружной установки благодаря усиленному дизайну жильных изоляторов.

Безопасность и стандарты

• Соответствует ГОСТ 34839-2022 - нормам безопасности для кабельных соединений до 6 кВ.
• Материалы имеют класс трекингостойкости - предотвращают образование поверхностных пробоев даже при запылении и влажности.
• Защита от УФ-излучения - сохраняет целостность при длительном воздействии солнца.
• Галоген-free состав - при возгорании не выделяет едких газов, что важно для закрытых помещений и эвакуационных путей.

Преимущества

• Универсальность - один комплект работает как для внутреннего, так и для наружного монтажа.
• Высокая степень герметизации - термоплавкий клей и специальный герметик исключают попадание влаги и пыли.
• Поддержка различных типов наконечников - можно выбрать опрессовку или болтовое соединение без замены комплекта.
• Совместимость меди и алюминия - возможно соединение медных жил с алюминиевыми наконечниками без потери качества контакта.
• Увеличенный путь утечки - гарантирует работу в условиях высокой загрязнённости (например, в промзонах или рядом с дорогами).

Ограничения применения

• Не кабели с броней - необходимо предварительно удалить бронирующий слой перед монтажом.
• Запрещено применять при температуре ниже –40 C во время монтажа - материал становится хрупким.
• Не рекомендовано использование на кабелях с сечением менее 70 мм2 или более 95 мм2 - возможна недостаточная усадка или деформация.
• Требуется точное соблюдение технологии нагрева - переусадка или недоусадка нарушают герметичность.

Примеры использования

• Оконцовка кабеля КГЭ на входе в частный дом или производственный цех.
• Соединение кабеля КГпЭ-ХЛ на столбе ЛЭП в холодном климате.
• Монтаж на шахтном лифте или мобильном оборудовании с постоянными вибрациями.
• Замена старой муфты в распределительном щите без демонтажа всей системы.

Практические советы

• Перед монтажом обязательно проверьте диаметр кабеля - он должен быть ≤55 мм; если больше - выберите другую модель.
• Используйте пропановую горелку ПГ (КВТ) или профессиональный набор НИМ-1 (КВТ): они дают равномерный прогрев без прожигов.
• Нагревайте муфту медленно, начиная с середины и двигаясь к концам - это предотвратит пузыри воздуха и неравномерную усадку.
• При работе с болтовыми наконечниками применяйте набор НМБ-6 (КВТ) - он точно регулирует момент затяжки.
• Не снимайте защитную плёнку с компонентов заранее - она предохраняет клей от загрязнения.
• Проверяйте герметичность после остывания: легкое давление пальцем на места перехода не должно вызывать деформаций.
