Кабельная муфта 3РКТп-6-35/50 (Б) | 78356 КВТ

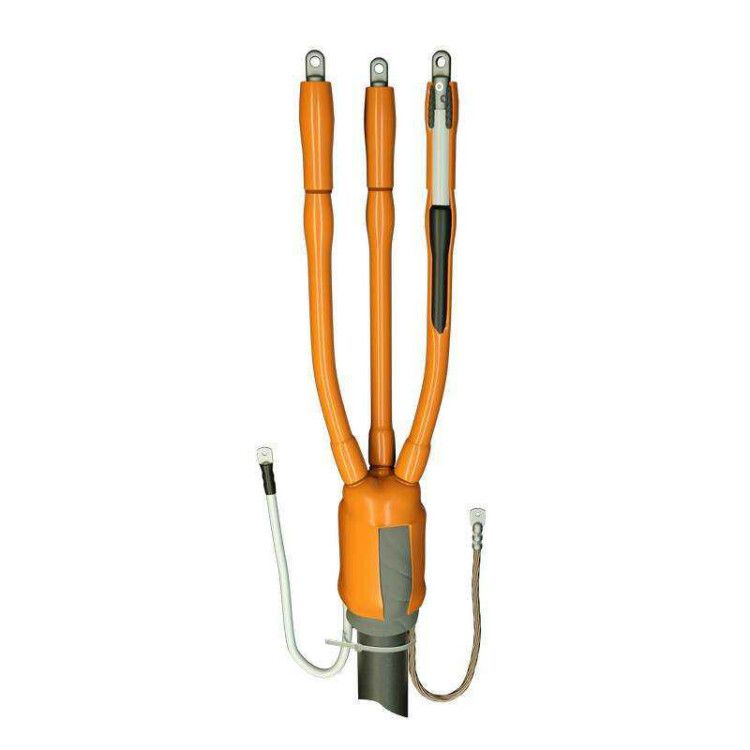

Муфта кабельная концевая 3РКТп-6-35/50 (Б) 6 кВ от КВТ предназначена для надежного оконцевания трехжильных гибких экранированных кабелей с резиновой изоляцией без брони, рассчитана на работу в сетях до 6 кВ и применяется как внутри зданий, так и на открытых участках. Устройство сочетает термоусаживающуюся конструкцию, готовые наконечники и повышенную степень защиты, что делает его удобным решением для быстрого и безопасного завершения кабельных линий.

Назначение и область применения

Муфта 3РКТп-6-35/50 (Б) 6 кВ используется для создания герметичного и электроизоляционного оконца на конце кабеля. Подходит для кабелей типа КГЭ, КГЭ-ХЛ, КГпЭ, КГпЭ-ХЛ и их аналогов. Применяется там, где требуется защита от внешних воздействий - в распределительных устройствах, на столбах, в кабельных каналах, шахтах, на фасадах зданий и других местах с возможностью попадания влаги, пыли или температурных перепадов.

Технические характеристики

• Номинальное напряжение: 6 кВ
• Количество жил: 3
• Сечение кабеля: 35–50 мм2
• Наружный диаметр кабеля: до 40 мм
• Тип исполнения: термоусаживаемая
• Материал корпуса: полиолефин (галоген-free)
• Наконечники: предустановленные, металлические (алюминий/медь)
• Способ монтажа: нагрев теплогенератором
• Стандарт соответствия: ГОСТ 34839-2022, ТУ 3599-006-97284872-2006

Совместимость и монтаж

Муфта 3РКТп-6-35/50 (Б) 6 кВ совместима с любыми тремя жилами кабеля указанного сечения и диаметра. Для монтажа используются специальные инструменты:

• Пропановая горелка ПГ (КВТ)
• Профессиональный набор НИМ-1 (КВТ)
• Набор для болтовых соединений НМБ-6 (КВТ)

Перед сборкой необходимо зачистить жилы, надеть все элементы в правильном порядке: сначала термоусаживаемую трубку на жилы, затем основную перчатку, потом концевые манжеты. После равномерного прогрева всех частей материал плотно обтягивается вокруг кабеля. Термоплавкий клей внутри автоматически заполняет микрозазоры, образуя герметичный слой. Наконечники можно закреплять как методом опрессовки, так и с помощью болтов - выбор зависит от условий эксплуатации и доступного оборудования.

Безопасность и стандарты

Муфта полностью соответствует требованиям ГОСТ 34839-2022. Ее материалы имеют класс трекингостойкости и устойчивость к УФ-излучению, что исключает хрупкость и растрескивание при длительной эксплуатации на открытом воздухе. Отсутствие галогенов (HF = Halogen Free) снижает риск выделения токсичных веществ при повреждении или перегреве. Длина пути утечки в жильных изоляциях превышает нормы ГОСТ более чем в два раза - это гарантирует отказоустойчивость даже в условиях сильного загрязнения (пыль, соль, грязь).

Преимущества

• Универсальность: один комплект подходит как для внутреннего, так и для наружного монтажа
• Автоматическая герметизация благодаря термоплавкому клею - не требуются дополнительные герметики
• Поддержка двух типов наконечников: опрессовочные и болтовые - адаптация под существующие решения
• Совместимость между алюминием и медью - возможность соединения кабелей с разными металлами жил
• Высокая механическая прочность и долговечность материала полиолефин
• Не требует использования дополнительных жильных изоляторов - экономия места и времени

Ограничения применения

• Не бронированные кабели - наличие брони увеличивает диаметр и препятствует плотному прилеганию муфты
• Запрещено использование без термоусадочного оборудования - нельзя просто “застегнуть” руками
• Не рекомендовано применение при температуре ниже –25 C во время монтажа - материал становится менее эластичным
• Не предназначен для постоянного погружения в воду - хотя IP-защита высока, она не заменяет полноценную водоупорную камеру

Примеры использования

• Оконцовка кабеля КГЭ перед входом в распределительный щит
• Завершение силового кабеля на опоре ЛЭП 6 кВ
• Монтаж в кабельной камере цеха с высокой влажностью
• Подключение мобильных механизмов (например, кранов, конвейеров) с гибкими кабелями
• Аварийный ремонт поврежденного конца кабеля без замены всей линии

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 35–50 мм2; меньшие или большие значения недопустимы
• Чистите жилы от оксидов и смазки - плохой контакт вызывает перегрев
• При работе с болтовыми наконечниками затягивайте моментом, указанным в документации к наконечнику - переусиливать опасно
• Используйте только сертифицированные горелки - некачественный пламя может прожечь материал
• Проверяйте целостность термоусаживаемых деталей до начала работы - трещины или деформации недопустимы
• Храните муфту в сухом месте при +5…+30 C - перепады температуры могут изменить форму материалов
