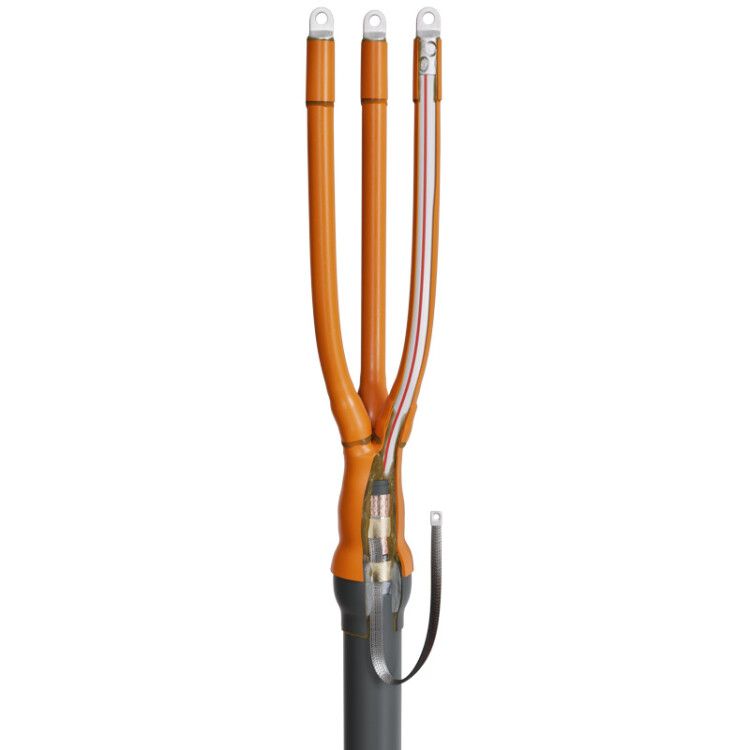

Муфта кабельная концевая 6кВ 3ПКТп-6-25/50-Б КВТ 65514

Муфта кабельная концевая 3ПКТп-6-25/50-Б с болтовыми наконечниками от КВТ предназначена для надежного оконцевания трехжильных кабелей с пластмассовой изоляцией на напряжение до 6 кВ. Устройство выполнено в виде термоусаживаемой системы с готовыми болтовыми наконечниками, что исключает необходимость дополнительной подготовки контактов. Применяется как внутри помещений, так и на открытых участках - идеально подходит для распределительных устройств, силовых щитов и кабельных ответвлений.

Назначение и область применения

Муфта кабельная концевая 3ПКТп-6-25/50-Б с болтовыми наконечниками применяется для завершения трехжильных кабелей с изоляцией из ПВХ, в том числе типов АВВГ-6, АВБбШв-6, АПвБбШв-6 и их аналогов. Подходит как для кабелей с броней, так и без неё. Обеспечивает безопасное оконцевание на напряжение до 6 кВ в условиях повышенной влажности, запыленности и перепадов температур. Может использоваться для внутреннего и наружного монтажа - например, на столбах, в камерах, шкафах, трансформаторных будках.

Технические характеристики

• Номинальное напряжение: 6 кВ
• Количество жил: 3
• Номинальное поперечное сечение кабеля: 25–50 мм2
• Тип исполнения: термоусаживаемая
• Материал корпуса: негорючий термопластик
• Материал изоляции: пластик
• Рабочий температурный диапазон: от –50 C до +50 C
• Цвет: черный
• Стандарт: ТУ 3599-006-97284872-2006 / ТУ 3599-060-97284872-2014
• Соответствие: ГОСТ 34839-2022
• Галоген-free состав: да - материалы не выделяют опасные газы при нагреве

Совместимость и монтаж

Муфта 3ПКТп-6-25/50-Б с болтовыми наконечниками совместима с кабелями, имеющими внешний диаметр, соответствующий сечению 25–50 мм2. Монтаж выполняется методом термоусадки с помощью пропановой горелки (например, ПГ от КВТ). Перед сборкой необходимо зачистить жилы, надеть все элементы в правильном порядке, затем равномерно прогреть поверхность до плотного облегания. Болтовые наконечники уже установлены - достаточно затянуть их на контактной площадке. Для кабелей с бронью предусмотрена непаянная система заземления с роликовой пружиной - она фиксирует заземляющий провод к броне без сварки или пайки. Комплексная герметизация достигается благодаря слою термоплавкого клея внутри перчаток и манжет - он активируется при нагреве и образует водонепроницаемый барьер.

Безопасность и стандарты

Муфта 3ПКТп-6-25/50-Б с болтовыми наконечниками соответствует требованиям ГОСТ 34839-2022 и прошла проверку по собственным техническим условиям КВТ. Конструкция обеспечивает увеличенный путь токов утечки - более чем в два раза выше нормы, что гарантирует работу даже в сильно загрязнённой среде. Полимеры не содержат галогенов, поэтому при возгорании не выделяют едких паров. Материалы устойчивы к УФ-излучению, влаге, перепадам температур и механическим нагрузкам. Поясная манжета дополнительно защищает место заземления от осадков и коррозии.

Преимущества

• Заранее смонтированные болтовые наконечники экономят время на этапе установки
• Не требуются дополнительные жильные изоляторы - длинные трубки обеспечивают достаточную длину пути утечки
• Высокая степень герметизации за счет термоплавкого клея во всех элементах
• Поддерживает работу в экстремальных климатических условиях - от −50 C до +50 C
• Универсальна: один комплект подходит для кабелей с броней и без
• Экологически безопасный материал - HF (halogen free)

Ограничения применения

• Не для кабелей с металлической оболочкой типа АСБ, ААБ, ААШв - требуется другая серия муфт
• Не допускается использование с кабелями меньшим сечением ниже 25 мм2 или большим - выше 50 мм2
• Требуется точное соблюдение технологии термоусадки; недостаточный или избыточный нагрев снижает качество герметизации
• Не предназначен для длительного погружения в воду - хотя IP-защита высока, это не подводная муфта

Примеры использования

• Оконцевание кабеля АВВГ-6 перед входом в распределительный щит
• Завершение кабеля АВБбШв-6 на воздушной линии, где кабель переходит в подземную часть
• Монтаж на выходе из трансформаторной будки
• Обустройство точки подключения кабеля к автоматическому выключателю в цеху с высокой влажностью
• Замена поврежденного конца кабеля в кабельной канализации

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля - 25–50 мм2. Отклонение вызывает плохую посадку и риск пробоя
• Используйте только рекомендованную горелку ПГ (КВТ); другие устройства могут перегреть или не достать нужной температуры
• При работе с кабелем с броней - всегда используйте роликовую пружину из комплекта, чтобы гарантировать надежное заземление
• Не снимайте защитную плёнку с термоусаживаемых элементов заранее - храните её в сухом месте
• Проверяйте целостность клеевого слоя после остывания: он должен быть равномерным, без пузырей и трещин
• Для удобства работы можно предварительно закрепить наконечники на жилах, потом одеть основную муфту - так легче контролировать положение
