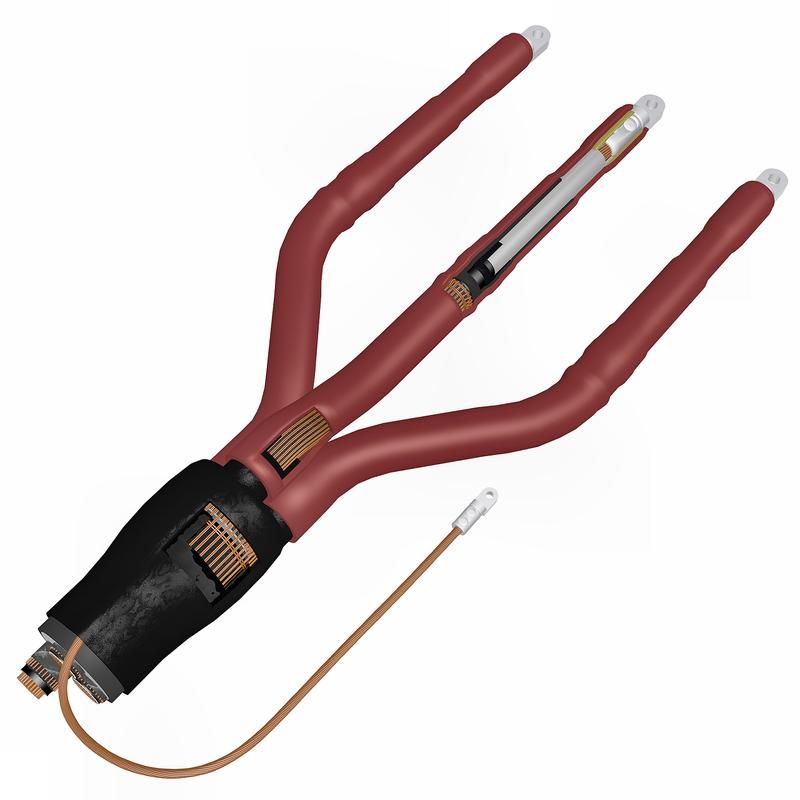

Муфта кабельная концевая для внутренней установки 6 кВ 3ПКВтпБ6-50-Пр-Cu с наконечниками от Подольского ЗЭМИ предназначена для герметичного оконцевания трёхжильных силовых кабелей с медными жилами сечением 50 мм2 и рабочим напряжением до 6 кВ. Применяется внутри помещений, где требуется надёжная изоляция и механическая защита конца кабеля.

Назначение и область применения

Муфта 3ПКВтпБ6-50-Пр-Cu используется для завершения кабельной линии на стороне оборудования - например, на входе в трансформатор, распределительный щит или двигатель. Она обеспечивает изолирующее и защитное соединение между кабелем и контактным узлом. Установка возможна только во внутренних помещениях с контролируемой температурой и отсутствием воздействия осадков, прямых солнечных лучей или агрессивных сред.

Технические характеристики

• Количество жил: 3 - соответствует трёхжильному кабелю (например, типа КВВтпБ6)
• Напряжение: 6 кВ - рассчитана на работу в сетях до 6 кВ переменного тока
• Сечение жил: 50 мм2 - подходит для кабелей с медными жилами указанного сечения
• Исполнение: термоусадочное - материал сужается при нагреве, плотно облегает кабель и создаёт герметичную изоляцию
• Материал жил: медь - совместима с медными проводниками, не требует переходников
• Наличие наконечников: да - уже установлены, позволяют сразу подключить кабель к шинам или зажимам без дополнительной опрессовки

Совместимость и монтаж

Муфта 3ПКВтпБ6-50-Пр-Cu совместима только с кабелями того же типа и сечения - 3×50 мм2 с медными жилами. Для монтажа необходимо:

• Зачистить конец кабеля на длину, указанную в инструкции (обычно около 80–100 мм)
• Удалить внешнюю оболочку и экран, соблюдая технологические допуски
• Надеть муфту на кабель до начала зачистки
• После сборки равномерно прогреть термоусадочную трубку газовой горелкой до полного сжатия
• Не перегревать - это повредит изоляцию

Наконечники уже запрессованы - проверьте их качество перед использованием. Монтаж выполняется без применения клея или дополнительных комплектующих.

Безопасность и стандарты

Муфта 3ПКВтпБ6-50-Пр-Cu изготовлена в соответствии с требованиями ГОСТ 31944 и отвечает нормам безопасности для электроустановок до 35 кВ. Наконечники выполнены из меди с оловянным покрытием - предотвращают окисление контактов. Изделие не содержит свинца и других токсичных материалов.

Преимущества

• Готовые наконечники экономят время на монтаже - не нужна опрессовка отдельно
• Термоусадочная конструкция обеспечивает высокую степень защиты от влаги и пыли внутри помещения
• Стабильная изоляция даже при колебаниях температуры в пределах эксплуатационного диапазона
• Простая и понятная последовательность сборки - снижает риск ошибок при монтаже

Ограничения применения

• Не применяется на открытом воздухе - не имеет IP-защиты против атмосферных воздействий
• Не подходит для кабелей с алюминиевыми жилами - только для медных
• Не рекомендуется использовать при температурах ниже –15 C и выше +40 C во время монтажа
• Не предназначен для кабелей с сечением менее 35 мм2 или более 70 мм2
• Не заменяет ответвительную или соединительную муфту - только для концевого оконцевания

Примеры использования

• Оконцевание кабеля на входе в трансформаторную подстанцию
• Подключение кабеля к автоматическому выключателю в распределительном щите
• Фиксация конца кабеля на выводе двигателя или частотного преобразователя
• Завершение линии питания в цехах с повышенной влажностью, но без прямого попадания воды

Практические советы

• Перед монтажом проверьте, что кабель соответствует типу 3ПКВтпБ6 - отличия в экранировании или оболочке могут нарушить герметизацию
• Используйте только газовую горелку с регулируемым пламенем - фен недостаточно мощный
• После усадки убедитесь, что все слои плотно прилегают - особенно вокруг наконечника
• Храните муфты в сухом месте при температуре от +5 C до +30 C - переохлаждение делает термоусадку хрупкой
• Артикул 3pkvtpb06x050prcu - сохраняйте его при заказе запасных элементов, так как аналоги могут иметь другие параметры
